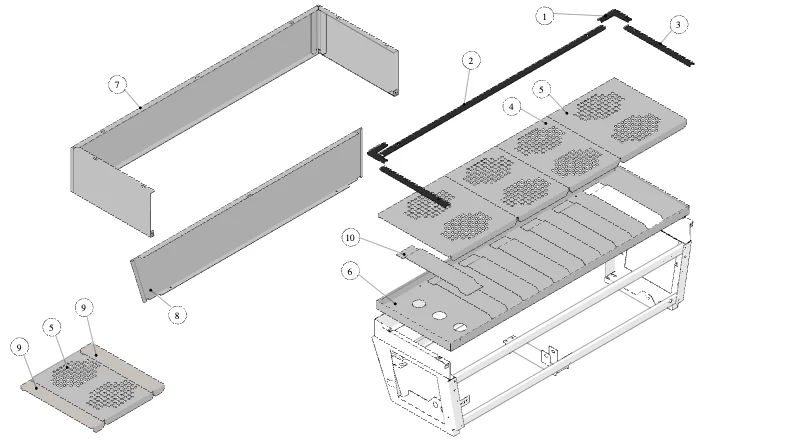

07 – Gehäuse – Linea

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 07 – Gehäuse – Linea (Explosionszeichnung)
  • Pos. 1 – Eckleiste schwarz Linea (Art.-Nr. CL24/AN)
  • Pos. 2 – Zierleiste mittig 1GR Linea schwarz (Art.-Nr. CL24/1N)
  • Pos. 2 – Zierleiste mittig 2GR Linea schwarz (Art.-Nr. CL24/2N)
  • Pos. 2 – Zierleiste mittig 3GR Linea schwarz (Art.-Nr. CL24/3N)
  • Pos. 2 – Zierleiste mittig 4GR Linea schwarz (Art.-Nr. CL24/4N)
  • Pos. 3 – Seitenleiste schwarz Linea (Art.-Nr. CL24/LN)
  • Pos. 4 – Gitter Tassenwärmer 238MM Linea (Art.-Nr. CL20/M)
  • Pos. 5 – Gitter Tassenwärmer 316MM Linea (Art.-Nr. CL20)
  • Pos. 6 – Tassenwärmerblech Linea Classic 1GR mit PEM (Art.-Nr. CL19/1.01)
  • Pos. 6 – Tassenwärmerblech Linea Classic 2GR mit PEM (Art.-Nr. CL19/2.01)
  • Pos. 6 – Tassenwärmerblech Linea Classic 3GR mit PEM (Art.-Nr. CL19/3.01)
  • Pos. 6 – Tassenwärmerblech Linea Classic 4GR mit PEM (Art.-Nr. CL19/4.01)
  • Pos. 7 – Obere Abdeckung Linea 1GR (Art.-Nr. CL23/1N)
  • Pos. 7 – Obere Abdeckung Linea 1GR schwarz matt (Art.-Nr. CL23/1N.60)
  • Pos. 7 – Obere Abdeckung Linea 2GR (Art.-Nr. CL23/2N)
  • Pos. 7 – Obere Abdeckung Linea 2GR schwarz matt (Art.-Nr. CL23/2N.60)
  • Pos. 7 – Obere Abdeckung Linea 3GR (Art.-Nr. CL23/3N)
  • Pos. 7 – Obere Abdeckung Linea 3GR schwarz matt (Art.-Nr. CL23/3N.60)
  • Pos. 7 – Obere Abdeckung Linea 4GR (Art.-Nr. CL23/4N)
  • Pos. 7 – Obere Abdeckung Linea 4GR schwarz matt (Art.-Nr. CL23/4N.60)
  • Pos. 8 – Rückwand Linea 1GR (Art.-Nr. CL22/1)
  • Pos. 8 – Rückwand Linea 1GR schwarz matt (Art.-Nr. CL22/1.60)
  • Pos. 8 – Rückwand Linea 2GR (Art.-Nr. CL22/2)
  • Pos. 8 – Rückwand Linea 2GR schwarz matt (Art.-Nr. CL22/2.60)
  • Pos. 8 – Rückwand Linea 3GR (Art.-Nr. CL22/3)
  • Pos. 8 – Rückwand Linea 3GR schwarz matt (Art.-Nr. CL22/3.60)
  • Pos. 8 – Rückwand Linea 4GR (Art.-Nr. CL22/4)
  • Pos. 8 – Rückwand Linea 4GR schwarz matt (Art.-Nr. CL22/4.60)
  • Pos. 9 – Gitter Tassenwärmer 55MM Linea (Art.-Nr. CL20/1)
  • Pos. 10 – Lochschutz Tassenwärmer 286MM (Art.-Nr. CL19/PR.01)

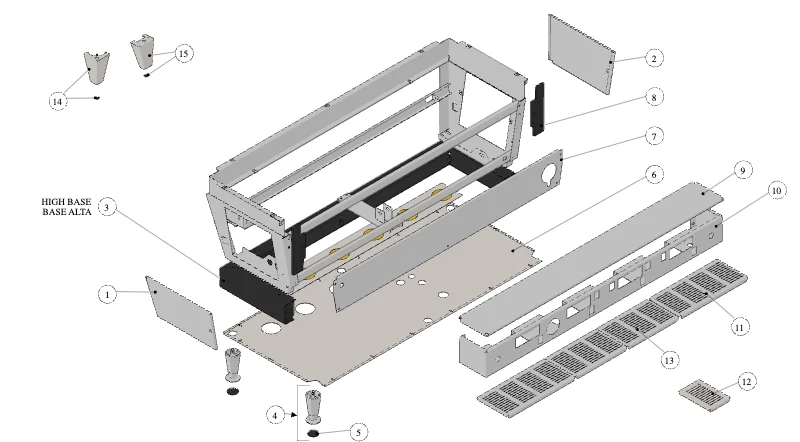

09 – Gehäuse – Linea

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 09 – Gehäuse – Linea (Explosionszeichnung)
  • Pos. 1 – Seitenblende links Linea (Art.-Nr. CL21/SX)
  • Pos. 1 – Seitenblende links Linea schwarz matt (Art.-Nr. CL21/SX.60)
  • Pos. 2 – Seitenblende rechts Linea (Art.-Nr. CL21/DX)
  • Pos. 2 – Seitenblende rechts Linea schwarz matt (Art.-Nr. CL21/DX.60)
  • Pos. 3 – Grundrahmen hoch Linea 2GR schwarz (Art.-Nr. CL02/2N_A)
  • Pos. 3 – Grundrahmen hoch Linea 3GR schwarz (Art.-Nr. CL02/3N_A)
  • Pos. 3 – Grundrahmen hoch Linea 4GR schwarz (Art.-Nr. CL02/4N_A)
  • Pos. 4 – Hoher Fuß + Gummiauflage (Art.-Nr. CL001/1G.R)
  • Pos. 5 – Gummiauflage hoher Fuß (Art.-Nr. CL001/1G)
  • Pos. 6 – Schutzblende unten Linea 2GR (Art.-Nr. CL03/2PR.01)
  • Pos. 6 – Schutzblende unten Linea 3GR (Art.-Nr. CL03/3PR.01)
  • Pos. 6 – Schutzblende unten Linea 4GR (Art.-Nr. CL03/4PR.01)
  • Pos. 7 – Hauptschalterblende Linea 1GR (Art.-Nr. CL16/1)
  • Pos. 7 – Hauptschalterblende Linea 2GR (Art.-Nr. CL16/2)
  • Pos. 7 – Hauptschalterblende Linea 3GR (Art.-Nr. CL16/3)
  • Pos. 7 – Hauptschalterblende Linea 4GR (Art.-Nr. CL16/4)
  • Pos. 8 – Seitenteil klein rechts/links schwarz (Art.-Nr. CL13/DS_N)
  • Pos. 9 – Brühgruppenabdeckung Linea 1GR (Art.-Nr. CL15/1)
  • Pos. 9 – Brühgruppenabdeckung Linea 2GR (Art.-Nr. CL15/2)
  • Pos. 9 – Brühgruppenabdeckung Linea 3GR (Art.-Nr. CL15/3)
  • Pos. 9 – Brühgruppenabdeckung Linea 4GR (Art.-Nr. CL15/4)
  • Pos. 10 – Bedienblende Linea 1AV (Art.-Nr. CL14/1_AV)
  • Pos. 10 – Bedienblende Linea 2AV (Art.-Nr. CL14/2_AV)
  • Pos. 10 – Bedienblende Linea 3AV (Art.-Nr. CL14/3_AV)
  • Pos. 10 – Bedienblende Linea 4AV (Art.-Nr. CL14/4_AV)
  • Pos. 11 – Tropfgitter 319MM Linea (Art.-Nr. CL18)
  • Pos. 12 – Tropfgitter 99MM Linea (Art.-Nr. CL18/1)
  • Pos. 13 – Tropfgitter 240MM Linea (Art.-Nr. CL18/M)
  • Pos. 14 – Hoher Fuß neues Modell Linea Classic + Gummi (Art.-Nr. C.1.369.R)
  • Pos. 15 – Hoher Fuß 4GR neues Modell Linea Classic + Gummi (Art.-Nr. C.1.370.R)

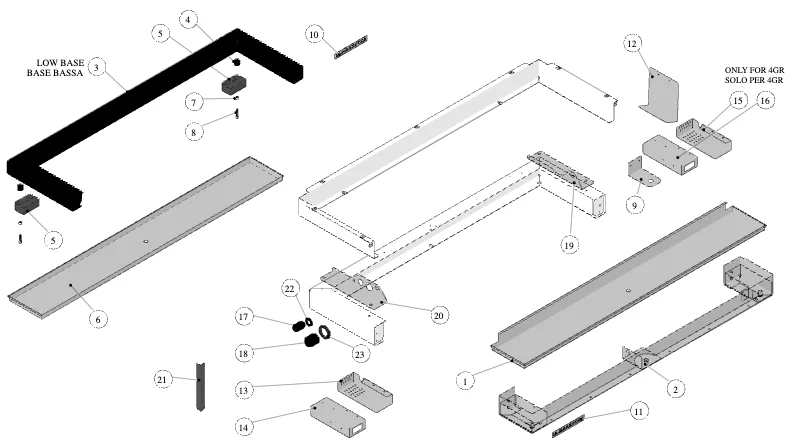

11 – Gehäuse – Linea

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 11 – Gehäuse – Linea (Explosionszeichnung)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 1GR (Art.-Nr. CL17/1_A)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 2GR (Art.-Nr. CL17/2_A)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 3GR (Art.-Nr. CL17/3_A)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 4GR (Art.-Nr. CL17/4_A)
  • Pos. 2 – Abdeckung Abtropfschale Linea 1GR (Art.-Nr. CL01/1)
  • Pos. 2 – Abdeckung Abtropfschale Linea 2GR (Art.-Nr. CL01/2)
  • Pos. 2 – Abdeckung Abtropfschale Linea 3GR (Art.-Nr. CL01/3)
  • Pos. 2 – Abdeckung Abtropfschale Linea 4GR (Art.-Nr. CL01/4)
  • Pos. 3 – Grundrahmen Linea 1GR schwarz (Art.-Nr. CL02/1N)
  • Pos. 3 – Grundrahmen Linea 2GR schwarz (Art.-Nr. CL02/2N)
  • Pos. 3 – Grundrahmen Linea 3GR schwarz (Art.-Nr. CL02/3N)
  • Pos. 3 – Grundrahmen Linea 4GR schwarz (Art.-Nr. CL02/4N)
  • Pos. 4 – Fußhalter (Art.-Nr. CL00)
  • Pos. 5 – Gummifuß links/rechts (Art.-Nr. CL001.01)
  • Pos. 6 – Abtropfschale Linea 1GR (Art.-Nr. CL17/1)
  • Pos. 6 – Abtropfschale Linea 2GR (Art.-Nr. CL17/2)
  • Pos. 6 – Abtropfschale Linea 3GR (Art.-Nr. CL17/3)
  • Pos. 6 – Abtropfschale Linea 4GR (Art.-Nr. CL17/4)
  • Pos. 7 – Mutter M6 H5 WR10 verzinkt (Art.-Nr. DADO6M)
  • Pos. 8 – Zylinderschraube mit Innensechskant M6X30 (Art.-Nr. I.1.013)
  • Pos. 9 – Halterung Heißwasser Linea (Art.-Nr. CL04)
  • Pos. 10 – Logo La Marzocco Linea (Art.-Nr. CL25)
  • Pos. 11 – Logo La Marzocco Linea klein selbstklebend (Art.-Nr. CL28.01)
  • Pos. 12 – Halterung Steuerplatine Linea (Art.-Nr. CL05)
  • Pos. 13 – Abdeckung PID mit EMV-Filter links (Art.-Nr. C.1.133.SX.01)
  • Pos. 14 – Halterung PID links (Art.-Nr. CL40/SX.01)
  • Pos. 15 – Abdeckung PID mit EMV-Filter rechts (Art.-Nr. C.1.133.DX.01)
  • Pos. 16 – Halterung PID rechts (Art.-Nr. CL40/DX.01)
  • Pos. 17 – Cord Grips PG13,5 (Art.-Nr. L322/P)
  • Pos. 18 – Kabelverschraubung PG21 (Art.-Nr. L322/G)
  • Pos. 19 – Halterung Boiler rechts Linea (Art.-Nr. CL11/D_A)
  • Pos. 20 – Halterung Boiler links Linea (Art.-Nr. CL11/S_A)
  • Pos. 21 – Abdeckung Rahmenecke Linea (Art.-Nr. C.1.268)
  • Pos. 22 – Nut Cord Grips PG13,5 Schwarz (Art.-Nr. I.6.010)
  • Pos. 23 – Mutter Kabelverschraubung PG21 schwarz (Art.-Nr. I.6.009)

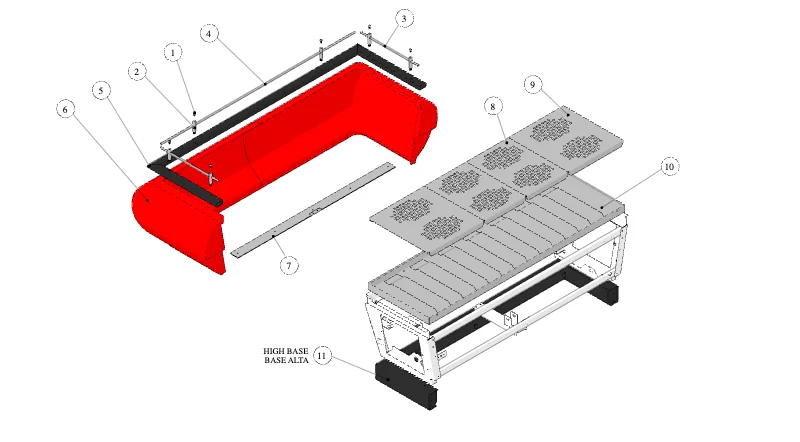

13 – Gehäuse – FB/70

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 13 – Gehäuse – FB/70 (Explosionszeichnung)
  • Pos. 1 – Gewindestift Innensechskant M6X6 Edelstahl A2 ISO 4027 (Art.-Nr. C027/PS)
  • Pos. 2 – Relingstift FB70 2/3/4GR (Art.-Nr. C027/P)
  • Pos. 3 – Seitengeländer FB70 2/3/4GR. (Art.-Nr. C027/L)
  • Pos. 4 – Oberes Geländer FB70 2GR. (Art.-Nr. C027/2)
  • Pos. 4 – Oberes Geländer FB70 3GR. (Art.-Nr. C027/3)
  • Pos. 4 – Oberes Geländer FB70 4GR. (Art.-Nr. C027/4)
  • Pos. 5 – Oberer Rahmen FB70 2GR. lackiert (Art.-Nr. C024/2V)
  • Pos. 5 – Oberer Rahmen FB70 3GR. lackiert (Art.-Nr. C024/3V)
  • Pos. 5 – Oberer Rahmen FB70 4GR. schwarz lackiert (Art.-Nr. C024/4V)
  • Pos. 6 – Frontblende FB70 2GR lackiert (Art.-Nr. C023/2V)
  • Pos. 6 – Frontblende FB70 3GR lackiert (Art.-Nr. C023/3V)
  • Pos. 7 – Halterung untere Gehäuseabdeckung 2GR FB70 (Art.-Nr. C023/2ST)
  • Pos. 7 – Frontblende Polycarbonat 2 GR Sonderfarbe (Art.-Nr. C023/2V-55)
  • Pos. 7 – Frontblende Polycarbonat 2GR lackiert champagner (Art.-Nr. C023/2V-56)
  • Pos. 7 – Halterung untere Gehäuseabdeckung 3GR FB70 (Art.-Nr. C023/3ST)
  • Pos. 7 – Blende 3GR FB70 Sonderfarbe (Art.-Nr. C023/3V-55)
  • Pos. 7 – Frontblende Polycarbonat 3 GR champagner (Art.-Nr. C023/3V-56)
  • Pos. 8 – Gitter Tassenwärmer 238MM Linea (Art.-Nr. CL20/M)
  • Pos. 9 – Gitter Tassenwärmer 316MM Linea (Art.-Nr. CL20)
  • Pos. 10 – Tassenwärmerblech Linea Classic 1GR mit PEM (Art.-Nr. CL19/1.01)
  • Pos. 10 – Tassenwärmerblech Linea Classic 2GR mit PEM (Art.-Nr. CL19/2.01)
  • Pos. 10 – Tassenwärmerblech Linea Classic 3GR mit PEM (Art.-Nr. CL19/3.01)
  • Pos. 10 – Tassenwärmerblech Linea Classic 4GR mit PEM (Art.-Nr. CL19/4.01)
  • Pos. 11 – Grundrahmen hoch Linea 2GR schwarz (Art.-Nr. CL02/2N_A)
  • Pos. 11 – Grundrahmen hoch Linea 3GR schwarz (Art.-Nr. CL02/3N_A)
  • Pos. 11 – Grundrahmen hoch Linea 4GR schwarz (Art.-Nr. CL02/4N_A)
  • Pos. 11 – Grundrahmen Linea 5GR schwarz (Art.-Nr. CL02/5N)

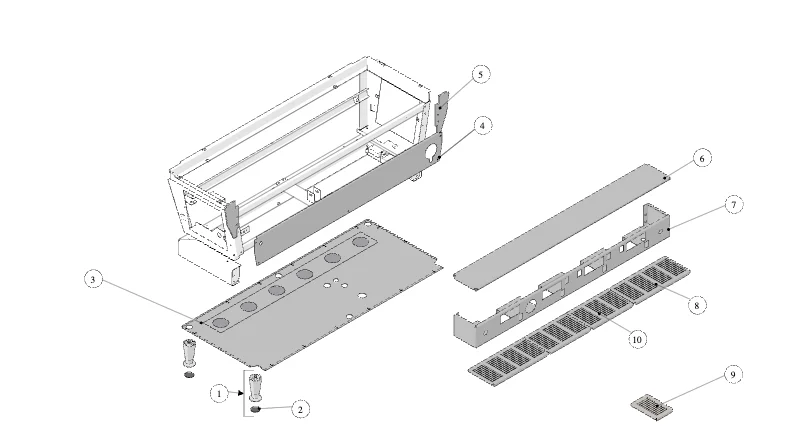

15 – Gehäuse – FB/70

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 15 – Gehäuse – FB/70 (Explosionszeichnung)
  • Pos. 1 – Hoher Fuß + Gummiauflage (Art.-Nr. CL001/1G.R)
  • Pos. 2 – Gummiauflage hoher Fuß (Art.-Nr. CL001/1G)
  • Pos. 3 – Schutzblende unten Linea 2GR (Art.-Nr. CL03/2PR.01)
  • Pos. 3 – Schutzblende unten Linea 3GR (Art.-Nr. CL03/3PR.01)
  • Pos. 3 – Schutzblende unten Linea 4GR (Art.-Nr. CL03/4PR.01)
  • Pos. 4 – Hauptschalterblende Linea 1GR (Art.-Nr. CL16/1)
  • Pos. 4 – Hauptschalterblende Linea 2GR (Art.-Nr. CL16/2)
  • Pos. 4 – Hauptschalterblende Linea 3GR (Art.-Nr. CL16/3)
  • Pos. 4 – Hauptschalterblende Linea 4GR (Art.-Nr. CL16/4)
  • Pos. 5 – Kleine Seitenblende schwarz für FB70 (Art.-Nr. C013/DS_V)
  • Pos. 6 – Brühgruppenabdeckung Linea 1GR (Art.-Nr. CL15/1)
  • Pos. 6 – Brühgruppenabdeckung Linea 2GR (Art.-Nr. CL15/2)
  • Pos. 6 – Brühgruppenabdeckung Linea 3GR (Art.-Nr. CL15/3)
  • Pos. 6 – Brühgruppenabdeckung Linea 4GR (Art.-Nr. CL15/4)
  • Pos. 7 – Bedienblende Linea 1AV (Art.-Nr. CL14/1_AV)
  • Pos. 7 – Bedienblende Linea 2AV (Art.-Nr. CL14/2_AV)
  • Pos. 7 – Bedienblende Linea 3AV (Art.-Nr. CL14/3_AV)
  • Pos. 7 – Bedienblende Linea 4AV (Art.-Nr. CL14/4_AV)
  • Pos. 8 – Tropfgitter 319MM Linea (Art.-Nr. CL18)
  • Pos. 9 – Tropfgitter 99MM Linea (Art.-Nr. CL18/1)
  • Pos. 10 – Tropfgitter 240MM Linea (Art.-Nr. CL18/M)

17 – Gehäuse – FB/70

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 17 – Gehäuse – FB/70 (Explosionszeichnung)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 1GR (Art.-Nr. CL17/1_A)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 2GR (Art.-Nr. CL17/2_A)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 3GR (Art.-Nr. CL17/3_A)
  • Pos. 1 – Abtropfschale hohe Tassen Linea 4GR (Art.-Nr. CL17/4_A)
  • Pos. 2 – Abdeckung Abtropfschale Linea 1GR (Art.-Nr. CL01/1)
  • Pos. 2 – Abdeckung Abtropfschale Linea 2GR (Art.-Nr. CL01/2)
  • Pos. 2 – Abdeckung Abtropfschale Linea 3GR (Art.-Nr. CL01/3)
  • Pos. 2 – Abdeckung Abtropfschale Linea 4GR (Art.-Nr. CL01/4)
  • Pos. 3 – Grundrahmen Linea 1GR schwarz (Art.-Nr. CL02/1N)
  • Pos. 3 – Grundrahmen Linea 2GR schwarz (Art.-Nr. CL02/2N)
  • Pos. 3 – Grundrahmen Linea 3GR schwarz (Art.-Nr. CL02/3N)
  • Pos. 3 – Grundrahmen Linea 4GR schwarz (Art.-Nr. CL02/4N)
  • Pos. 4 – Fußhalter (Art.-Nr. CL00)
  • Pos. 5 – Gummifuß links/rechts (Art.-Nr. CL001.01)
  • Pos. 6 – Abtropfschale Linea 1GR (Art.-Nr. CL17/1)
  • Pos. 6 – Abtropfschale Linea 2GR (Art.-Nr. CL17/2)
  • Pos. 6 – Abtropfschale Linea 3GR (Art.-Nr. CL17/3)
  • Pos. 6 – Abtropfschale Linea 4GR (Art.-Nr. CL17/4)
  • Pos. 7 – Mutter M6 H5 WR10 verzinkt (Art.-Nr. DADO6M)
  • Pos. 8 – Zylinderschraube mit Innensechskant M6X30 (Art.-Nr. I.1.013)
  • Pos. 9 – Halterung Heißwasser Linea (Art.-Nr. CL04)
  • Pos. 10 – Logo La Marzocco für FB70 (Art.-Nr. C025)
  • Pos. 11 – Logo La Marzocco Linea klein selbstklebend (Art.-Nr. CL28.01)
  • Pos. 12 – Halterung Steuerplatine Linea (Art.-Nr. CL05)
  • Pos. 13 – Abdeckung PID mit EMV-Filter links (Art.-Nr. C.1.133.SX.01)
  • Pos. 14 – Halterung PID links (Art.-Nr. CL40/SX.01)
  • Pos. 15 – Abdeckung PID mit EMV-Filter rechts (Art.-Nr. C.1.133.DX.01)
  • Pos. 16 – Halterung PID rechts (Art.-Nr. CL40/DX.01)
  • Pos. 17 – Cord Grips PG13,5 (Art.-Nr. L322/P)
  • Pos. 18 – Kabelverschraubung PG21 (Art.-Nr. L322/G)
  • Pos. 19 – Nut Cord Grips PG13,5 Schwarz (Art.-Nr. I.6.010)
  • Pos. 20 – Mutter Kabelverschraubung PG21 schwarz (Art.-Nr. I.6.009)

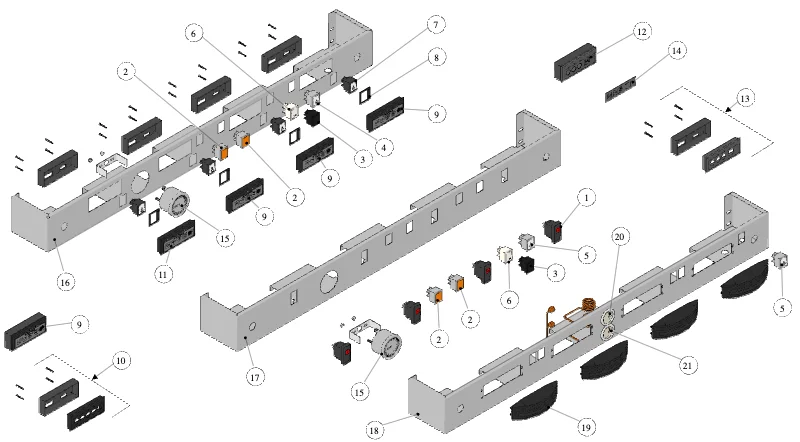

19 – Bedienfeld – AV & EE

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 19 – Bedienfeld – AV & EE (Explosionszeichnung)
  • Pos. 1 – Schalter Linea EE für ETL (Art.-Nr. E.2.035)
  • Pos. 1 – Schalter EE (nicht für USA) (Art.-Nr. L282/1)
  • Pos. 2 – Kontrollleuchte (Art.-Nr. L288)
  • Pos. 3 – Blindabdeckung Schalter (Art.-Nr. L284)
  • Pos. 4 – Taste weiß mit Aufschrift Dampf/Heißwasser (Art.-Nr. L286/1)
  • Pos. 5 – Schalter weiß mit Aufkleber Dampf Heißwasser (Art.-Nr. L285/2)
  • Pos. 6 – Taste weiß mit Wassersymbol (Art.-Nr. L286)
  • Pos. 7 – Schalter Tassenwärmer mit roter LED (Art.-Nr. L285)
  • Pos. 7 – Schalter weiß mit Tassensymbol (Art.-Nr. L285/1)
  • Pos. 8 – Platte Aus/Ein (Art.-Nr. L285/T)
  • Pos. 9 – Tastenbox 3D5 (Art.-Nr. LAD3D5/P)
  • Pos. 10 – Kunststoffgehäuse für Tastenfeld 3D5 (Art.-Nr. LAD3D5/PSC)
  • Pos. 11 – Tastenbox 3D5 mit Heißwasserprogramm (Art.-Nr. LAD3D5/THE)
  • Pos. 12 – Tastenbox P3 Chrono (Art.-Nr. LAD3D5/P3C.01)
  • Pos. 13 – Gehäuse komplett für Cronos-Tastenfeld (Art.-Nr. LAD3D5/P3SC)
  • Pos. 14 – Membran für Tastenfeld Cronos (Art.-Nr. LAD3D5/P3CM)
  • Pos. 14 – Tastenfeldleiste 3D5 (Art.-Nr. LAD3D5/S)
  • Pos. 14 – Folientastatur mit Hintergrundbeleuchtung (Art.-Nr. LAD3D5/THE/B/3)
  • Pos. 15 – Doppelskalen-Manometer + Kapillare C.B. (Art.-Nr. L280.R)
  • Pos. 16 – Bedienblende Linea 1AV (Art.-Nr. CL14/1_AV)
  • Pos. 16 – Bedienblende Linea 2AV (Art.-Nr. CL14/2_AV)
  • Pos. 16 – Bedienblende Linea 3AV (Art.-Nr. CL14/3_AV)
  • Pos. 16 – Bedienblende Linea 4AV (Art.-Nr. CL14/4_AV)
  • Pos. 17 – Bedienblende Linea 1EE (Art.-Nr. CL14/1USA)
  • Pos. 17 – Bedienblende Linea 2EE (Art.-Nr. CL14/2USA)
  • Pos. 17 – Bedienblende Linea 3EE (Art.-Nr. CL14/3USA)
  • Pos. 17 – Bedienblende Linea 4EE (Art.-Nr. CL14/4USA)
  • Pos. 18 – Bedienblende Linea 1MP (Art.-Nr. CL14/1_P)
  • Pos. 18 – Bedienblende Linea 2MP (Art.-Nr. CL14/2_P)
  • Pos. 18 – Bedienblende Linea 3MP (Art.-Nr. CL14/3_P)
  • Pos. 18 – Bedienblende Linea 4MP (Art.-Nr. CL14/4_P)
  • Pos. 19 – Frontrahmen Paddel-Brühgruppe Bakelit Linea (Art.-Nr. C.2.021)
  • Pos. 20 – Manometer 0-3 beige mit Kapillare (Art.-Nr. E.3.002.01)
  • Pos. 21 – Manometer 0-18 beige mit Kapillare (Art.-Nr. E.3.001.02)

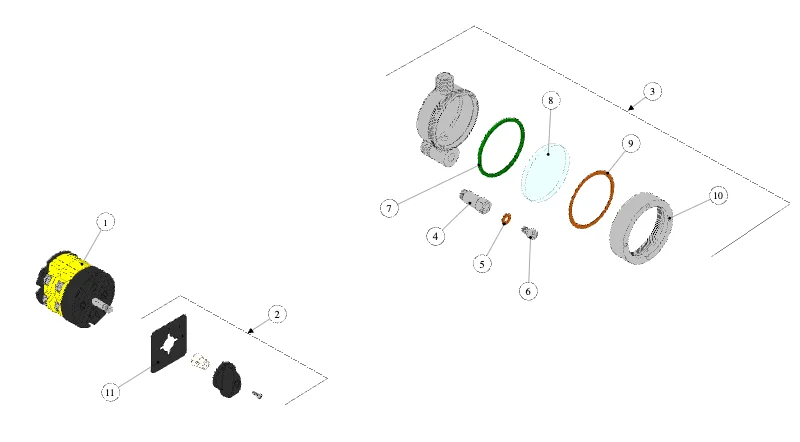

23 – Bedienfeld – AV & EE

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 23 – Bedienfeld – AV & EE (Explosionszeichnung)
  • Pos. 1 – Hauptschalter dreipolig 16A 220/1 (Art.-Nr. E.2.098)
  • Pos. 1 – Hauptschalter dreipolig 16A 220/2 (Art.-Nr. E.2.099)
  • Pos. 1 – Hauptschalter 16 A 1/2GR (Art.-Nr. L400/17/12.02)
  • Pos. 1 – Schalter mit Kabel bis 40A RTE (Art.-Nr. L400/32/4.02)
  • Pos. 1 – Hauptschalter dreipolig 32A verkabelt RTE (Art.-Nr. L400/32T/1.01)
  • Pos. 2 – Kit Griff Aufkleber 01 Hauptschalter BREMAS (Art.-Nr. F.1.184)
  • Pos. 3 – Schauglas komplett (Art.-Nr. L120_C.03)
  • Pos. 4 – Schauglas Ablaufverschraubung (Art.-Nr. L120/1CR)
  • Pos. 5 – La Marzocco Kupferscheibe 6,3 X 12 X 1 (L120/2A) (Art.-Nr. L120/2A)
  • Pos. 6 – Zylinderschraube mit Innensechskant M6X10 A2 (Art.-Nr. L120/2)
  • Pos. 7 – Schauglas O-Ring Viton 8-162 (Art.-Nr. L122/A)
  • Pos. 8 – Sight Glas, Glas D 61,5 Thk 5 (Art.-Nr. L122.01)
  • Pos. 9 – Sight Glas Gasket 62x55x0,5 (Art.-Nr. L122/B)
  • Pos. 10 – Schauglas Zierring verchromt (Art.-Nr. L121)
  • Pos. 11 – Aufkleber Schalter 0-1-2 (Art.-Nr. L400/T.1)

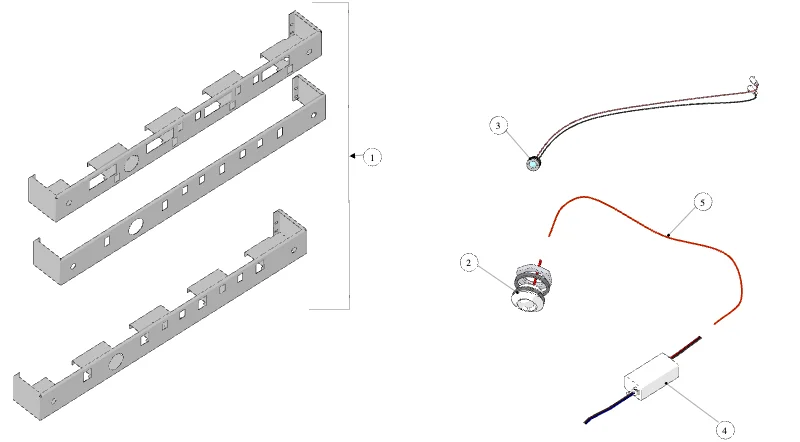

25 – Bedienfeld- Barista-Licht

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 25 – Bedienfeld- Barista-Licht (Explosionszeichnung)
  • Pos. 1 – Blende 1GR EE für Beleuchtung (Art.-Nr. CL14/1.L)
  • Pos. 1 – Bedienblende Linea 1AV mit Beleuchtung (Art.-Nr. CL14/1AV.L)
  • Pos. 1 – Bedienblende Linea 1EE mit Beleuchtung (Art.-Nr. CL14/1USA.L)
  • Pos. 1 – Bedienblende Linea 1MP mit Beleuchtung (Art.-Nr. CL14/1_P.L)
  • Pos. 1 – Bedienblende Linea 2AV mit Beleuchtung (Art.-Nr. CL14/2AV.L)
  • Pos. 1 – Bedienblende Linea 2EE mit Beleuchtung (Art.-Nr. CL14/2USA.L)
  • Pos. 1 – Bedienblende Linea 2MP mit Beleuchtung (Art.-Nr. CL14/2_P.L)
  • Pos. 1 – Bedienblende Linea 3AV mit Beleuchtung (Art.-Nr. CL14/3AV.L)
  • Pos. 1 – Bedienblende Linea 3EE mit Beleuchtung (Art.-Nr. CL14/3USA.L)
  • Pos. 1 – Bedienblende Linea 4AV mit Beleuchtung (Art.-Nr. CL14/4AV.L)
  • Pos. 1 – Bedienblende Linea 4EE USA mit Beleuchtung (Art.-Nr. CL14/4USA.L)
  • Pos. 2 – LED weiß 16MM mit Stecker + Unterlegscheiben-Set (Art.-Nr. E.4.023.02.R)
  • Pos. 3 – LED weiß 16 MM LXML-PWC2 mit Kabel (Art.-Nr. E.4.023.01.R)
  • Pos. 4 – Barista Lights Kit ETL Netzteil mit Kabelbaum (Art.-Nr. E.4.024.01.R)
  • Pos. 4 – Barista Lights Kit CE Netzteil mit Kabelbaum (Art.-Nr. E.4.254.R)
  • Pos. 5 – Kabelbaum mit Faston für Barista-Beleuchtung 2GR (Art.-Nr. E.4.020.02)
  • Pos. 5 – Kabelbaum mit Faston für Barista-Beleuchtung 3GR (Art.-Nr. E.4.021.02)

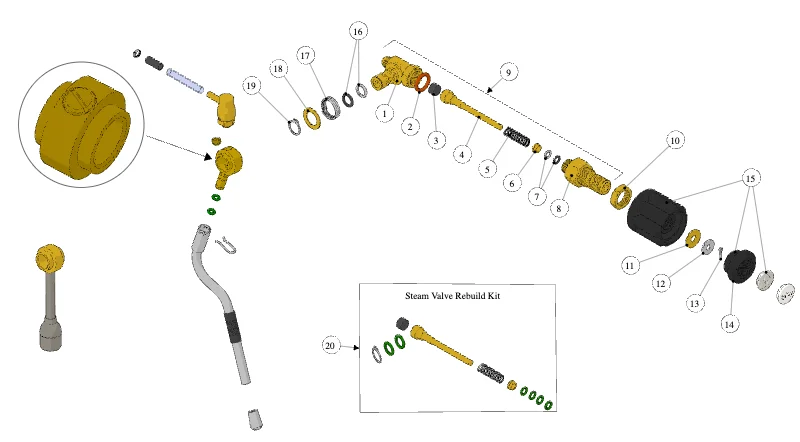

27 – Dampflanze

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 27 – Dampflanze (Explosionszeichnung)
  • Pos. 1 – Dampfventilgehäuse (Art.-Nr. L167)
  • Pos. 2 – Kupferscheibe komplett (Art.-Nr. L167/1)
  • Pos. 3 – Wellendichtung (Art.-Nr. L165/5)
  • Pos. 4 – Dampfwelle mit Dichtung (Art.-Nr. L169)
  • Pos. 5 – Feder Dampfwelle (Art.-Nr. L165/4)
  • Pos. 6 – Wellenbuchse (Art.-Nr. L165/7)
  • Pos. 7 – O-Ring 1,9X5,7 Viton 70 ShA (Art.-Nr. L165/6)
  • Pos. 8 – Ventilwelle große Steigung (Art.-Nr. L168)
  • Pos. 8 – Ventilwelle kleine Steigung (Art.-Nr. L168/0)
  • Pos. 9 – Dampfventil große Steigung (Art.-Nr. L165)
  • Pos. 10 – Nut G1/2 H8,5 WR25 (Art.-Nr. L168/1)
  • Pos. 11 – Washer 6X21X1,5 (Art.-Nr. L165/9B)
  • Pos. 12 – Washer 6,5X18X1,5 (Art.-Nr. L165/9)
  • Pos. 13 – Splint (Art.-Nr. L165/8)
  • Pos. 14 – Zierrahmen (Art.-Nr. L165/M)
  • Pos. 15 – Dampfdrehknopf mit Einsatz und Emblem (Art.-Nr. L165/V)
  • Pos. 16 – O-Ring 2,7X10,5 Viton 70 ShA (Art.-Nr. L167/2)
  • Pos. 17 – Spring 1,5X25X17,5 (Art.-Nr. L165/1)
  • Pos. 18 – Washer 16,5X26X1 Brass (Art.-Nr. L165/2)
  • Pos. 19 – Sicherungsring (Art.-Nr. L165/3)
  • Pos. 20 – Wartungskit / rebuild kit Dampf- / Heißwasserventil (L165/K) (Art.-Nr. L165/K)
  • Pos. 23 – Dampflanze komplett (Art.-Nr. L171.R)

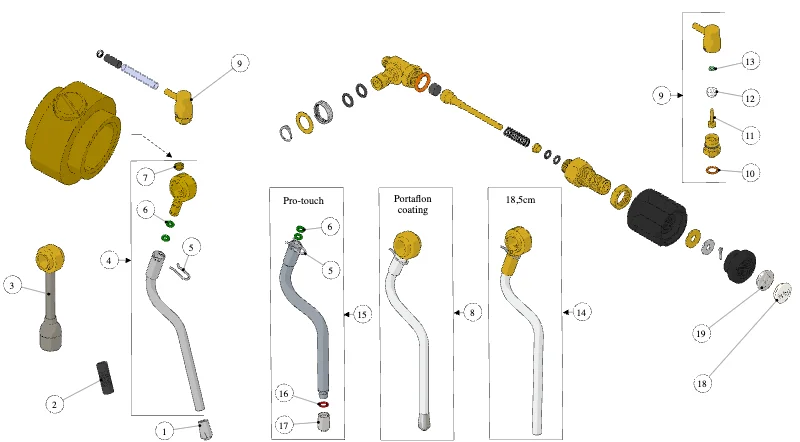

29 – Dampflanze

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 29 – Dampflanze (Explosionszeichnung)

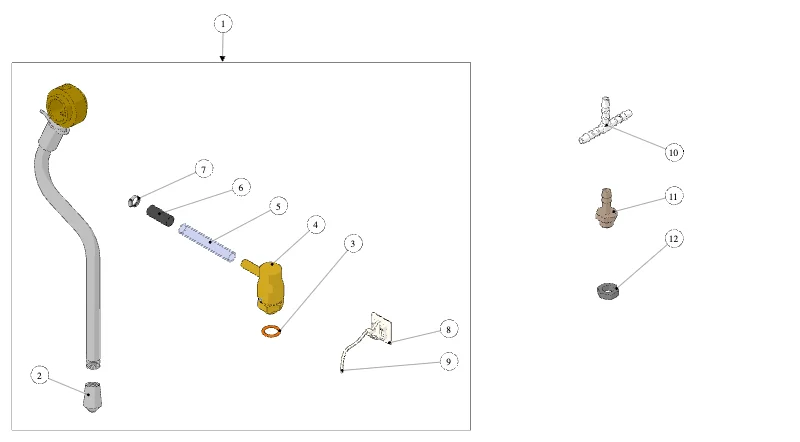

31 – Dampflanze

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 31 – Dampflanze (Explosionszeichnung)
  • Pos. 1 – Dampflanze komplett mit Unterdruckventil (Art.-Nr. L171/X)
  • Pos. 2 – Steam Tip D1,5 (Art.-Nr. L173)
  • Pos. 3 – Special Washer 10X14X1,6 (Art.-Nr. B.1.001.TR)
  • Pos. 5 – Silikonschlauch Unterdruckventil (Art.-Nr. T.4.001)
  • Pos. 6 – Glasseidenschlauch Vetrotex DM. 8 (Art.-Nr. L339/2)
  • Pos. 8 – Befestigungshalter selbstklebend (Art.-Nr. 5.V010)
  • Pos. 9 – Cable Tie 120x2,5MM High Temperature (Art.-Nr. L338/L100.01)
  • Pos. 10 – Hose Connector Tee-Shape D6,3 Di4 Pvdf (Art.-Nr. A.7.001.01)
  • Pos. 11 – Schlauchverschraubung GS/3 (Art.-Nr. L292)
  • Pos. 12 – Nut G1/8 H4,5 WR14 Nickel Plated (Art.-Nr. L292/R)
  • Pos. 20 – La Marzocco Unterdruckventil 1/8″ (L192.03) (Art.-Nr. L192.03)

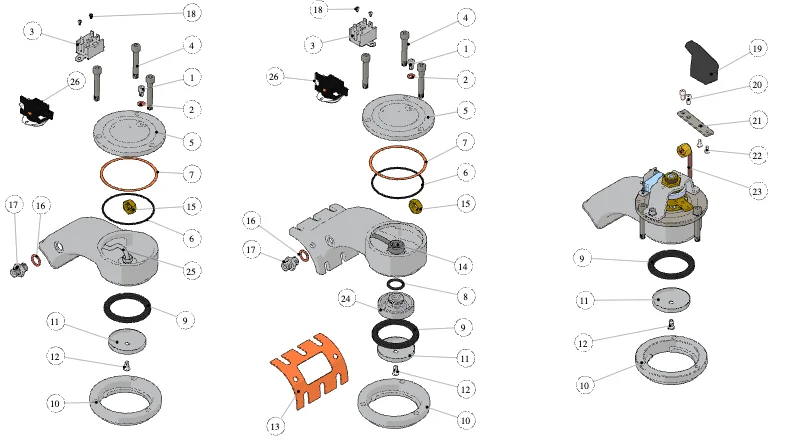

33 – Kaffeeboiler – Brühgruppe

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 33 – Kaffeeboiler – Brühgruppe (Explosionszeichnung)

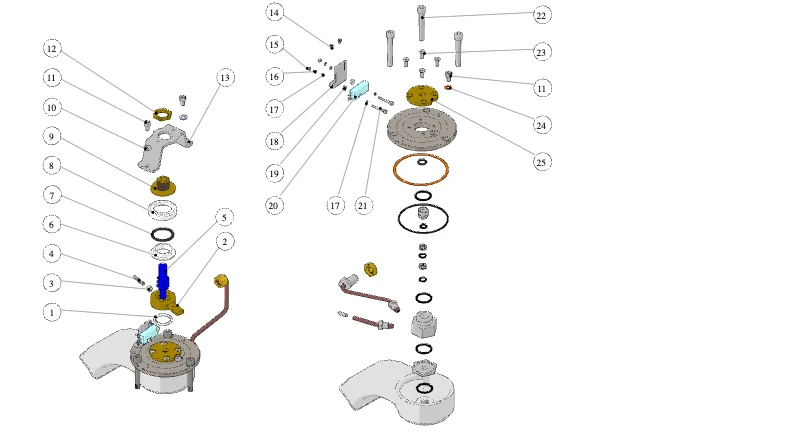

35 – Kaffeeboiler – MP

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 35 – Kaffeeboiler – MP (Explosionszeichnung)
  • Pos. 1 – O-Ring 3,53X23,42 PTFE (Art.-Nr. F.4.010)
  • Pos. 3 – Mutter M5 H4 WR8 Edelstahl A2 (Art.-Nr. DADO5M_INOX)
  • Pos. 4 – Pin D5X23 Thread M5X7,5 (Art.-Nr. A.5.005)
  • Pos. 5 – Welle für Paddel (Art.-Nr. A.5.003)
  • Pos. 6 – Teflonring Paddelventil D39 (Art.-Nr. F.4.009)
  • Pos. 7 – O-Ring 3,53X29,74 NBR 70 SH (Art.-Nr. H.1.016)
  • Pos. 8 – Teflonring Paddelventil D45 (Art.-Nr. F.4.008)
  • Pos. 9 – Bronzescheibe Sechskant Paddel (Art.-Nr. A.1.014)
  • Pos. 10 – Zahnscheibe 4X8X1 (Art.-Nr. RONDELLA6X12)
  • Pos. 11 – Zylinderschraube mit Innensechskant M6X10 A2 (Art.-Nr. L120/2)
  • Pos. 12 – Nut M20 H6,5 WR27 Brass (Art.-Nr. A.4.003)
  • Pos. 13 – Halterung Brühgruppe MP (Art.-Nr. F.3.020)
  • Pos. 14 – Flachkopfschraube Kreuzschlitz M3X10 A2 (Art.-Nr. VITE3X10)
  • Pos. 15 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)
  • Pos. 17 – Tooth Lock Washer 6X10,5X1,5 (Art.-Nr. RONDINOXGS/3)
  • Pos. 18 – Halterung Mikroschalter GS3 (Art.-Nr. C.1.067)
  • Pos. 19 – Spacer 3,5X8X2,5 AL (Art.-Nr. I.3.004)
  • Pos. 20 – Mikroschalter-Kit mit Kabelschuhen (Art.-Nr. E.2.039)
  • Pos. 21 – Sechskantschraube M3X20 A2 (Art.-Nr. I.1.055)
  • Pos. 22 – Zylinderschraube mit Innensechskant M8X52 A2 70 (Art.-Nr. L110.01)
  • Pos. 23 – Senkschraube mit Innensechskant M5X10 A2 (Art.-Nr. VITE5X10)
  • Pos. 24 – La Marzocco Kupferscheibe 6,3 X 12 X 1 (L120/2A) (Art.-Nr. L120/2A)

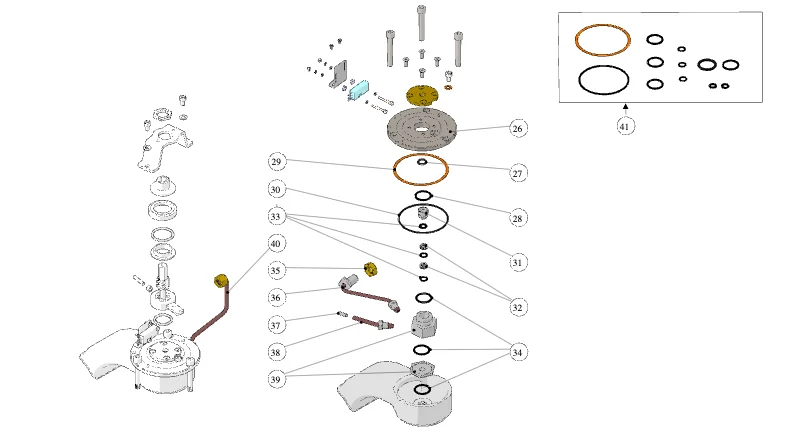

37 – Kaffeeboiler – MP

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 37 – Kaffeeboiler – MP (Explosionszeichnung)

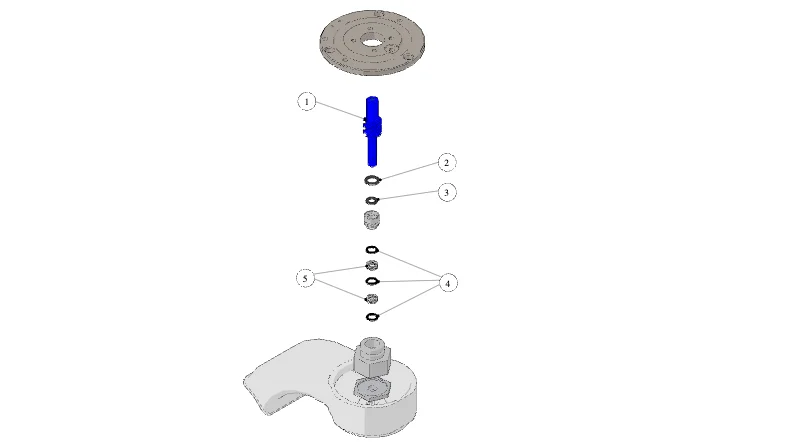

39 – Kaffeeboiler – MP

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 39 – Kaffeeboiler – MP (Explosionszeichnung)
  • Pos. 1 – Welle für Paddel (Art.-Nr. A.5.003)
  • Pos. 2 – O-Ring 2,62x9,13 EPDM 70 ShA (Art.-Nr. H.1.018)
  • Pos. 3 – O-Ring 2,62X10,77 EPDM 70 SH (Art.-Nr. H.1.019)
  • Pos. 4 – O-Ring 1,78X9,25 Kalrez 6230 (Art.-Nr. H.1.024)
  • Pos. 5 – Spacer 9,3X12X4 (Art.-Nr. B.2.014.03)

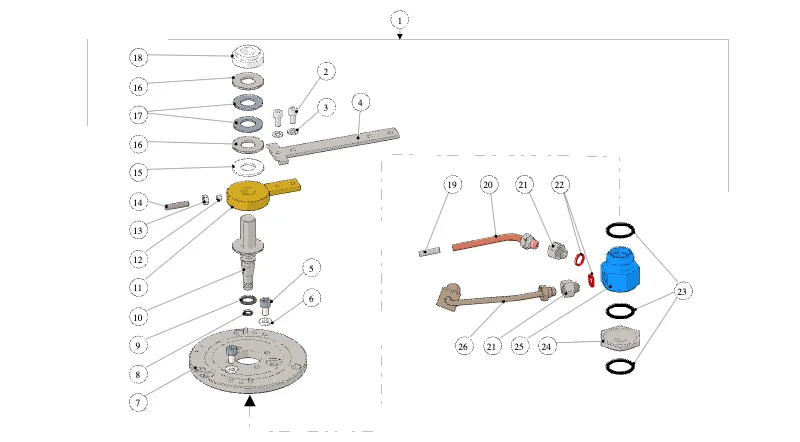

41 – Kaffeeboiler – Retrofit Conic.pad.

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 41 – Kaffeeboiler – Retrofit Conic.pad. (Explosionszeichnung)
  • Pos. 1 – Retrofit-Kit konisches Paddel Linea / GB5 (Art.-Nr. 934)
  • Pos. 2 – Zylinderschraube mit Innensechskant M5X10 A2 (Art.-Nr. I.1.005)
  • Pos. 3 – Washer 5,4X10X1 A2 (Art.-Nr. I.1.039)
  • Pos. 4 – Hebel Edelstahl konisches Paddelventil Linea PB (Art.-Nr. C.1.267)
  • Pos. 5 – Zylinderschraube mit Innensechskant M6X10 A2 (Art.-Nr. L120/2)
  • Pos. 6 – Zahnscheibe 4X8X1 (Art.-Nr. RONDELLA6X12)
  • Pos. 7 – Brühgruppendeckel MP (Art.-Nr. A.5.026)
  • Pos. 8 – La Marzocco O-Ring 1,78×6,07 VITON (H.1.006) (Art.-Nr. H.1.006)
  • Pos. 9 – O-Ring 2,62x9,13 EPDM 70 ShA (Art.-Nr. H.1.018)
  • Pos. 10 – Welle konisches Paddelventil (Art.-Nr. A.5.048)
  • Pos. 11 – Hebel konisches Paddelventil (Art.-Nr. F.8.005)
  • Pos. 12 – Gewindestift Innensechskant M5X5 A2 (Art.-Nr. I.1.016)
  • Pos. 13 – Mutter M5 H4 WR8 Edelstahl A2 (Art.-Nr. DADO5M_INOX)
  • Pos. 14 – Pin D5X23 Thread M5X7,5 (Art.-Nr. A.5.005)
  • Pos. 15 – Washer 14,1X30X2 PTFE (Art.-Nr. I.6.005)
  • Pos. 16 – Washer 14,2X30X2 S/S (Art.-Nr. I.1.091)
  • Pos. 17 – Belleville Spring 28X14,2X1,5 H2,15 (Art.-Nr. I.5.004)
  • Pos. 18 – Bushing Flanged 14X23X9,8 PTFE (Art.-Nr. F.4.012)
  • Pos. 19 – Gicleur 0,6 M5 Ruby (Art.-Nr. F.2.003)
  • Pos. 20 – Rohr Wassereinlass MP-Ventil (Art.-Nr. T.1.187)
  • Pos. 21 – Verschraubung G1/8M-G1/8F WR14 Edelstahl (Art.-Nr. A.5.049)
  • Pos. 22 – La Marzocco O-Ring 1,78 x 9,25 EPDM 70 ShA (H.1.011.01) (Art.-Nr. H.1.011.01)
  • Pos. 23 – O-Ring 2,62x21,89 EPDM 70 ShA (Art.-Nr. H.1.010.01)
  • Pos. 24 – Adapter Brühgruppe konische Version (Art.-Nr. A.5.047)
  • Pos. 25 – Gehäuse konisches Paddelventil (Art.-Nr. A.6.003)
  • Pos. 26 – Ablaufrohr MP-Ventil (Art.-Nr. T.1.188)

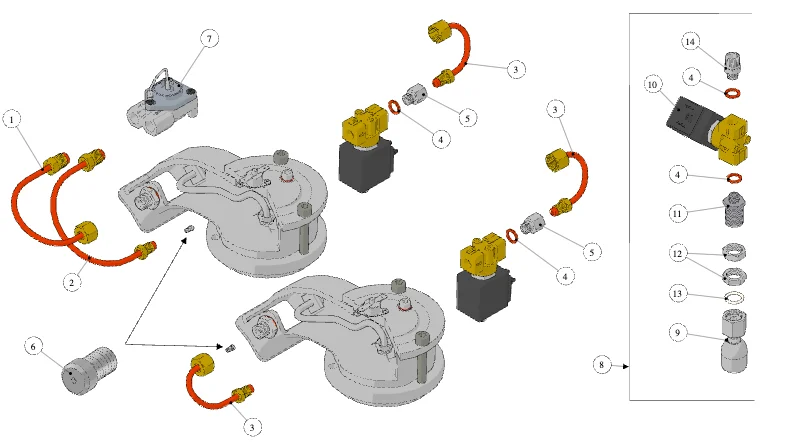

43 – Kaffeeboiler – Brühgruppe

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 43 – Kaffeeboiler – Brühgruppe (Explosionszeichnung)
  • Pos. 1 – Rohr Brühgruppe – Durchflussmesser (Art.-Nr. TLAD01)
  • Pos. 1 – Rohr Kreuzstück – Durchflussmesser 1GR (Art.-Nr. TLAD01/1)
  • Pos. 2 – Rohr Durchflussmesser – Brühmagnetventil Linea (Art.-Nr. TLAD02.F)
  • Pos. 2 – Rohr Durchflussmesser – Brühboiler 1GR (Art.-Nr. TLAD02/1)
  • Pos. 3 – Rohr Brühgruppe zu Magnetventil (mit Gewinde) (Art.-Nr. TL25/26.F)
  • Pos. 4 – La Marzocco Kupferscheibe 1/8 Zoll (L100/D) (Art.-Nr. L100/D)
  • Pos. 5 – Verschraubung G1/8F-G1/8M WR14 (Art.-Nr. A.5.177)
  • Pos. 6 – Gicleur 0,8 mm Linea Mini (A.5.100) (Art.-Nr. A.5.100)
  • Pos. 6 – Gicleur 0,6 mm Linea Mini (A.5.108) (Art.-Nr. A.5.108)
  • Pos. 6 – Gicleur Ø0,7 M4 CH4 (Art.-Nr. A.5.109)
  • Pos. 7 – Durchflussmesser (Art.-Nr. LAD070.01)
  • Pos. 8 – Heißwasserventil komplett Linea/FB70 220 (Art.-Nr. L053/C)
  • Pos. 8 – Heißwasserventil komplett 200V FB70/Linea (Art.-Nr. L053/C200)
  • Pos. 9 – Heißwasserauslauf G3/8F mit Diffusor (Art.-Nr. L160.02)
  • Pos. 10 – 2-Wege-Magnetventil 220/240V (Art.-Nr. L053.02)
  • Pos. 10 – 2-Wege-Magnetventil 200V (Art.-Nr. L053/200.01)
  • Pos. 11 – Fitting G3/8M-G1/8M H31,5 (Art.-Nr. A.5.179)
  • Pos. 12 – Mutter G3/8 H6 WR21 TREATED (Art.-Nr. L183/1.01)
  • Pos. 13 – PTFE Gasket 10x2,5 (Art.-Nr. L169/A1)
  • Pos. 14 – Nippel G1/8M-G1/4M WR17 (Art.-Nr. A.5.156)

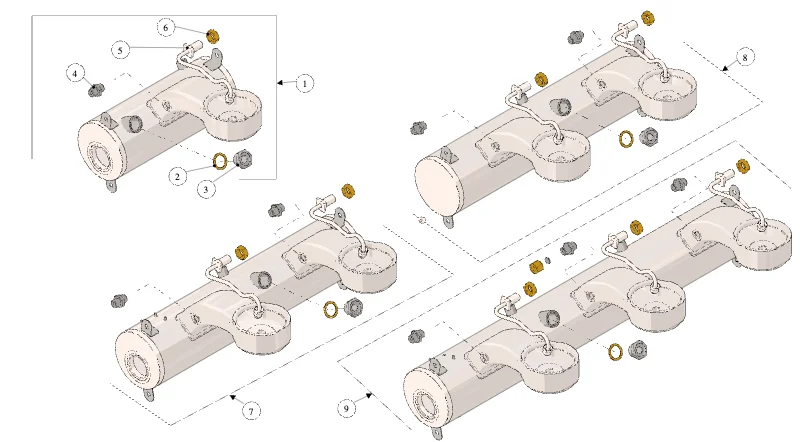

45 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 45 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Brühboiler flache Seite 1GR (Art.-Nr. L.1.005.1.R)
  • Pos. 2 – Washer 21X27X1,5 (Art.-Nr. L260/1A)
  • Pos. 3 – Adapter PT1000-Fühler (Art.-Nr. A.2.007)
  • Pos. 4 – Nippel G1/4M-G1/4M WR19 H25.5 TR. (Art.-Nr. L037/3.01)
  • Pos. 5 – Brühgruppenrohr innen (Art.-Nr. TL29.01)
  • Pos. 6 – Mutter G1/4 H8 WR20 (Art.-Nr. L100/5)
  • Pos. 7 – Brühboiler flache Seite 2GR (Art.-Nr. L.1.005.2.R)
  • Pos. 8 – Brühboiler flache Seite rechts 2GR (Art.-Nr. L.1.005.2DX.R)
  • Pos. 9 – Brühboiler flache Seite 3GR (Art.-Nr. L.1.005.3.R)

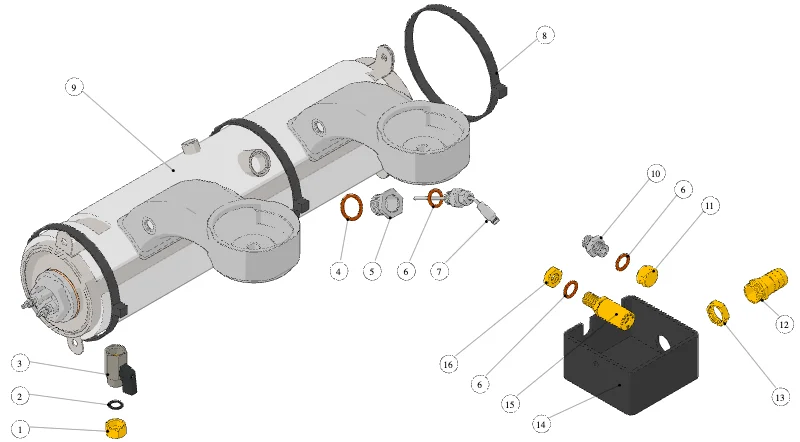

47 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 47 – Kaffeeboiler (Explosionszeichnung)

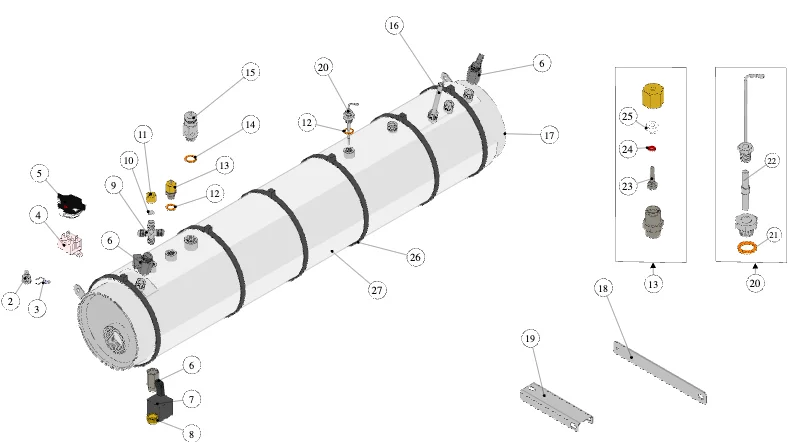

49 – Dampfboiler

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 49 – Dampfboiler (Explosionszeichnung)
  • Pos. 3 – Halterung L276.01 (Art.-Nr. L276.01S)
  • Pos. 4 – Sicherheitsthermostat 2P 130C 250V (Art.-Nr. L276/B)
  • Pos. 5 – Sicherheitsthermostat 2P mit Freiauslösung 130C 600V (Art.-Nr. E.5.005)
  • Pos. 6 – La Marzocco Kugelhahn G3/8M auf G3/8F (L164.02) (Art.-Nr. L164.02)
  • Pos. 7 – O-Ring 2,62X10,77 EPDM 70 ShA (Art.-Nr. H.1.004)
  • Pos. 8 – Hutmutter G3/8 H11 WR19 (Art.-Nr. L030)
  • Pos. 9 – Kreuzstück G1/4M WR13 TREATED (Art.-Nr. L129.01)
  • Pos. 10 – Blindklemmring 11X3 TREATED (Art.-Nr. L137/4)
  • Pos. 11 – Verschraubung G1/4F H13 WR17 (Art.-Nr. L130/4)
  • Pos. 12 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
  • Pos. 13 – Unterdruckventil (Art.-Nr. L190)
  • Pos. 14 – La Marzocco Kupferscheibe 3/8 Zoll (L180/1) (Art.-Nr. L180/1)
  • Pos. 15 – Safety Ventil G3/8 1,8 Bar No Tea (Art.-Nr. B.2.024.01)
  • Pos. 16 – Rohr Wasseransaugung Dampfboiler TREATED (Art.-Nr. TL07/G.03)
  • Pos. 17 – Dampfboiler Linea 2GR mit Schauglas (Art.-Nr. L.1.004.2.R)
  • Pos. 17 – Dampfboiler Linea 4GR mit Schauglas (Art.-Nr. L.1.004.4.R)
  • Pos. 17 – Dampfboiler konkave Seite 1GR (Art.-Nr. L154/1VG.R)
  • Pos. 17 – Dampfboiler konkave Seite 3GR (Art.-Nr. L154/3VG.R)
  • Pos. 18 – Halterung Boiler 245MM (Art.-Nr. CL10L)
  • Pos. 19 – Halterung Boiler oben mittig Linea 4GR (Art.-Nr. CL10/4)
  • Pos. 20 – La Marzocco Füllstandssonde Dampfboiler (LA052) (Art.-Nr. LA052)
  • Pos. 21 – Dichtung Niveausonde (Art.-Nr. LA052/A)
  • Pos. 22 – Teflon-Isolator Fühler (Art.-Nr. LA052/1)
  • Pos. 23 – Welle Unterdruckventil TREATED (Art.-Nr. B.2.013.01)
  • Pos. 24 – O-Ring 1,78X3,69 FKM 70 SH (Art.-Nr. H.1.001)
  • Pos. 25 – Bushing Flanged 5X9X6,5 PTFE (Art.-Nr. B.3.001)
  • Pos. 26 – Kabelbinder Dampfboiler (A.5.016.01) (Art.-Nr. A.5.016.01)
  • Pos. 27 – Isolierplatte Dampfboiler Linea 2GR (Art.-Nr. F.7.006)
  • Pos. 27 – Isolierplatte Dampfboiler Linea 3GR (Art.-Nr. F.7.007)
  • Pos. 27 – Isolierplatte Dampfboiler Linea&GB5 4GR (Art.-Nr. F.7.008)

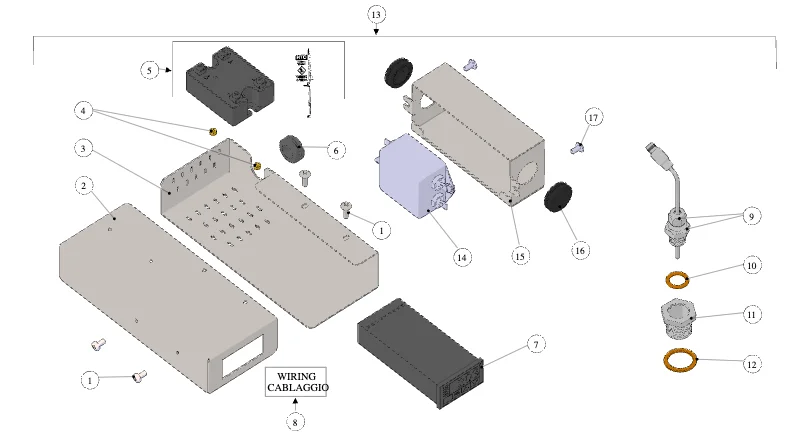

51 – PID-Kit

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 51 – PID-Kit (Explosionszeichnung)
  • Pos. 1 – Linsenkopfschraube Kreuzschlitz M4X12 A2 (Art.-Nr. CL22/V)
  • Pos. 2 – Halterung PID rechts (Art.-Nr. CL40/DX.01)
  • Pos. 2 – Halterung PID links (Art.-Nr. CL40/SX.01)
  • Pos. 3 – Abdeckung PID mit EMV-Filter rechts (Art.-Nr. C.1.133.DX.01)
  • Pos. 3 – Abdeckung PID mit EMV-Filter links (Art.-Nr. C.1.133.SX.01)
  • Pos. 4 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)
  • Pos. 5 – La Marzocco SSR 25A 240V Relais (E.4.010.01.R) (Art.-Nr. E.4.010.01.R)
  • Pos. 5 – SSR 25A 480V mit Wärmeleitpaste (Art.-Nr. E.4.035.R)
  • Pos. 6 – Grommet 12,9-16,5X1,7 Rubber (Art.-Nr. E.2.018)
  • Pos. 7 – PID-Regler Fuji (Art.-Nr. E.1.011)
  • Pos. 8 – Kabelbaum PID-Kit (Art.-Nr. E.4.012)
  • Pos. 9 – Thermoelement Typ J mit Reduzierstück (Art.-Nr. L530.01.R)
  • Pos. 10 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
  • Pos. 11 – Adapter PT1000-Fühler (Art.-Nr. A.2.007)
  • Pos. 12 – Washer 21X27X1,5 (Art.-Nr. L260/1A)
  • Pos. 13 – PID-Kit rechts Linea Classic (Art.-Nr. 950/DX)
  • Pos. 13 – PID-Kit rechts Linea Classic 380V (Art.-Nr. 950/DX380)
  • Pos. 13 – PID-Kit links Linea Classic (Art.-Nr. 950/SX)
  • Pos. 13 – PID-Kit links Linea Classic 380V (Art.-Nr. 950/SX380)
  • Pos. 14 – Entstörfilter EMI zweistufig 110-250V 1A (Art.-Nr. E.2.061)
  • Pos. 15 – Gehäuse EMV-Filter 2 3 4GR Linea (Art.-Nr. C.1.232.01)
  • Pos. 16 – Membrantülle TPE D25.5 H8 (Art.-Nr. F.2.033)
  • Pos. 17 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)

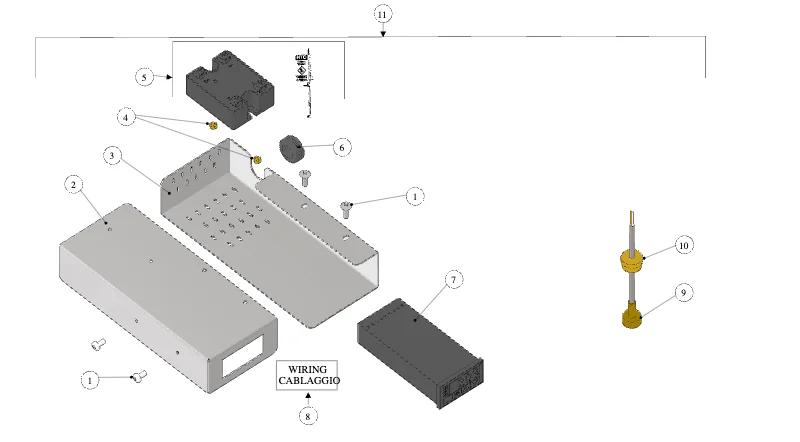

53 – PID-Kit

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 53 – PID-Kit (Explosionszeichnung)
  • Pos. 1 – Linsenkopfschraube Kreuzschlitz M4X12 A2 (Art.-Nr. CL22/V)
  • Pos. 2 – Halterung PID rechts (Art.-Nr. CL40/DX.01)
  • Pos. 2 – Halterung PID links (Art.-Nr. CL40/SX.01)
  • Pos. 3 – Abdeckung PID mit EMV-Filter rechts (Art.-Nr. C.1.133.DX.01)
  • Pos. 3 – Abdeckung PID mit EMV-Filter links (Art.-Nr. C.1.133.SX.01)
  • Pos. 4 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)
  • Pos. 5 – La Marzocco SSR 25A 240V Relais (E.4.010.01.R) (Art.-Nr. E.4.010.01.R)
  • Pos. 5 – SSR 25A 480V mit Wärmeleitpaste (Art.-Nr. E.4.035.R)
  • Pos. 6 – Grommet 12,9-16,5X1,7 Rubber (Art.-Nr. E.2.018)
  • Pos. 7 – PID-Regler Fuji (Art.-Nr. E.1.011)
  • Pos. 8 – Kabelbaum PID-Kit (Art.-Nr. E.4.012)
  • Pos. 9 – Elektronischer Temperaturfühler TCJ (Art.-Nr. E.2.042)
  • Pos. 10 – Halter Fühler TCJ (Art.-Nr. A.1.026)
  • Pos. 11 – PID-Kit rechts Linea Classic mit alternativem Fühler (Art.-Nr. 951/DX)
  • Pos. 11 – PID-Kit rechts Linea Classic 380V mit alternativem Fühler (Art.-Nr. 951/DX380)
  • Pos. 11 – PID-Kit links Linea Classic mit alternativem Fühler (Art.-Nr. 951/SX)
  • Pos. 11 – PID-Kit links Linea Classic 380V mit alternativem Fühler (Art.-Nr. 951/SX380)

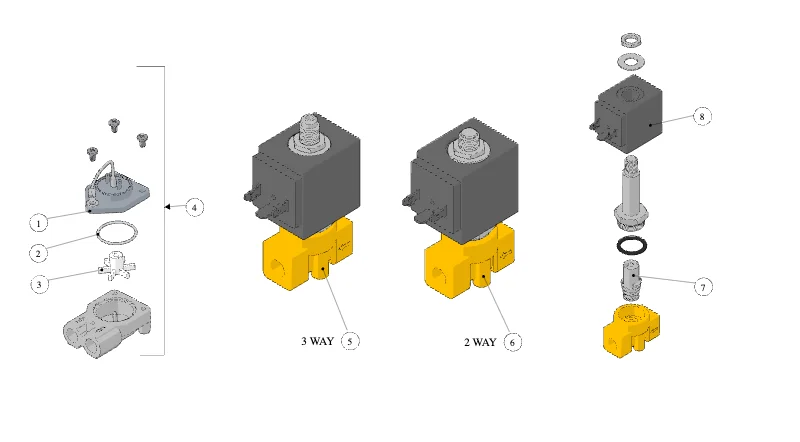

55 – Fittings und Ventile

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 55 – Fittings und Ventile (Explosionszeichnung)

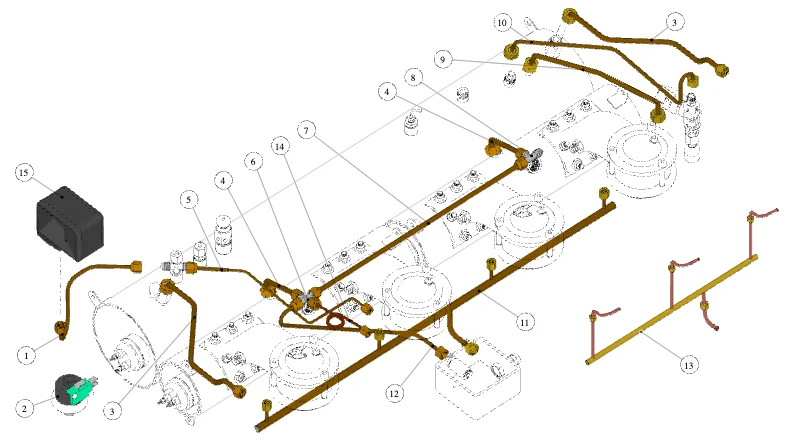

57 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 57 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Rohr Pressostat – Dampfboiler (Art.-Nr. TL09)
  • Pos. 2 – La Marzocco Pressostat (L271.01) (Art.-Nr. L271.01)
  • Pos. 3 – Rohr Dampfboiler – Dampfventil TREATED (Art.-Nr. TL13.01)
  • Pos. 4 – Rohr Kreuzstück – Brühboiler (Art.-Nr. TL06)
  • Pos. 5 – Rohr Manometer – Dampfboiler (Art.-Nr. TL10)
  • Pos. 6 – Kreuzstück G1/4M WR13 TREATED (Art.-Nr. L129.01)
  • Pos. 7 – Rohr Anschluss Kreuzstück 3GR (Art.-Nr. TL05/3)
  • Pos. 7 – Rohr Anschluss Kreuzstück 4GR (Art.-Nr. TL05/4)
  • Pos. 8 – T-Stück G1/4M SW13 TREATED (Art.-Nr. L128.01)
  • Pos. 9 – Rohr Schauglas oben TREATED (Art.-Nr. TL01.01)
  • Pos. 10 – Rohr Dampfboiler – Heißwasser-Magnetventil (Art.-Nr. TL08/234)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 1GR (Art.-Nr. TL28/1)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 2GR hoher Unterbau (Art.-Nr. TL28/2.01)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 2GR niedriger Unterbau (Art.-Nr. TL28/2_B)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 3GR hoher Unterbau (Art.-Nr. TL28/3.01)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 3GR niedriger Unterbau (Art.-Nr. TL28/3_B.01)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 4GR hoher Unterbau (Art.-Nr. TL28/4.01)
  • Pos. 11 – Ablaufrohr Magnetventil Linea 4GR niedriger Unterbau (Art.-Nr. TL28/4_B.01)
  • Pos. 12 – Rohr Kreuzstück – Expansionsventil Linea (Art.-Nr. TL06/A)
  • Pos. 13 – Ablaufrohr Brühgruppendeckel Linea 2GR hohe Tassen (Art.-Nr. T.1.047.2)
  • Pos. 13 – Ablaufrohr Brühgruppendeckel Linea 2GR niedrige Tassen (Art.-Nr. T.1.047.2/B)
  • Pos. 13 – Ablaufrohr Brühgruppendeckel Linea 3GR hohe Tassen (Art.-Nr. T.1.047.3)
  • Pos. 13 – Ablaufrohr Brühgruppendeckel Linea 4GR hohe Tassen (Art.-Nr. T.1.047.4)
  • Pos. 14 – Rohr Manometer – Brühboiler 2-3-4GR (Art.-Nr. TL11/234)
  • Pos. 15 – Pressostat (UL-zertifiziert) (Art.-Nr. L270)
  • Pos. 1000 – Rohr Sicherheitsthermostat Brühboiler G3/8M (Art.-Nr. TLG260)

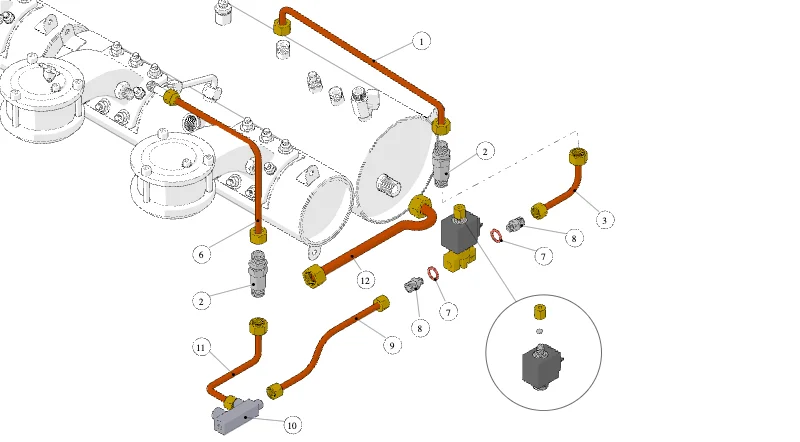

59 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 59 – Hydraulik (Explosionszeichnung)

61 – Linea Classic – Pulverbeschichtung in Wunschfarbe

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 61 – Linea Classic – Pulverbeschichtung in Wunschfarbe (Explosionszeichnung)
  • Pos. 1 – Seitenblende links Linea schwarz matt (Art.-Nr. CL21/SX.60)
  • Pos. 2 – Rückwand Linea 1GR schwarz matt (Art.-Nr. CL22/1.60)
  • Pos. 2 – Rückwand Linea 2GR schwarz matt (Art.-Nr. CL22/2.60)
  • Pos. 2 – Rückwand Linea 3GR schwarz matt (Art.-Nr. CL22/3.60)
  • Pos. 2 – Rückwand Linea 4GR schwarz matt (Art.-Nr. CL22/4.60)
  • Pos. 3 – Obere Abdeckung Linea 1GR schwarz matt (Art.-Nr. CL23/1N.60)
  • Pos. 3 – Obere Abdeckung Linea 2GR schwarz matt (Art.-Nr. CL23/2N.60)
  • Pos. 3 – Obere Abdeckung Linea 3GR schwarz matt (Art.-Nr. CL23/3N.60)
  • Pos. 3 – Obere Abdeckung Linea 4GR schwarz matt (Art.-Nr. CL23/4N.60)
  • Pos. 4 – Seitenblende rechts Linea schwarz matt (Art.-Nr. CL21/DX.60)
  • Pos. 5 – Brühgruppenabdeckung Linea 1GR mattschwarz (Art.-Nr. CL15/1.60)
  • Pos. 5 – Brühgruppenabdeckung Linea 2GR mattschwarz (Art.-Nr. CL15/2.60)
  • Pos. 5 – Brühgruppenabdeckung Linea 3GR mattschwarz (Art.-Nr. CL15/3.60)
  • Pos. 5 – Brühgruppenabdeckung Linea 4GR mattschwarz (Art.-Nr. CL15/4.60)
  • Pos. 6 – Bedienblende Linea 1AV schwarz matt (Art.-Nr. CL14/1_AV.60)
  • Pos. 6 – Bedienblende Linea 2AV schwarz matt (Art.-Nr. CL14/2_AV.60)
  • Pos. 6 – Bedienblende Linea 3AV schwarz matt (Art.-Nr. CL14/3_AV.60)
  • Pos. 6 – Bedienblende Linea 4AV schwarz matt (Art.-Nr. CL14/4_AV.60)

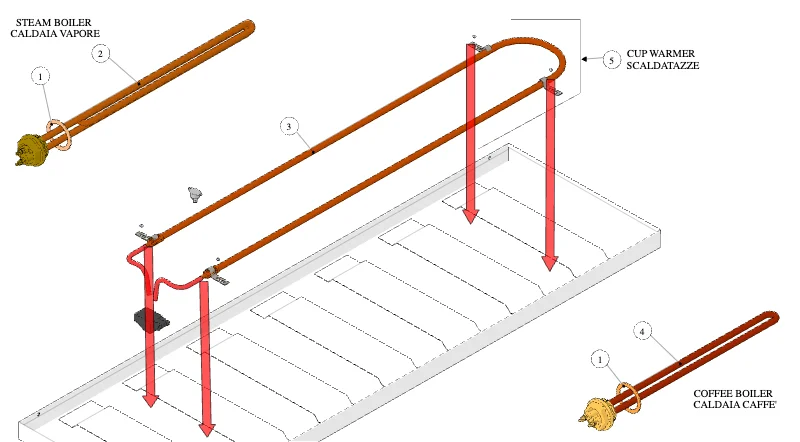

63 – Heizelemente

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 63 – Heizelemente (Explosionszeichnung)
  • Pos. 1 – Flachdichtung zylindrisch D55XD42X2 (Art.-Nr. LR360)
  • Pos. 2 – Heizung W2000 V220 CM26 1-1/4 RP (Art.-Nr. LR330/220B.03)
  • Pos. 2 – Heizung W2500 V220 CM26 1-1/4 RP (Art.-Nr. LR331/220B.03)
  • Pos. 2 – Heizung W2500 V380 CM26 1-1/4 RP (Art.-Nr. LR334/380B.03)
  • Pos. 2 – Heizung W3000 V380 CM26 1-1/4 RP (Art.-Nr. LR335/380B.03)
  • Pos. 2 – Heizung W1300 V200 CM17 1-1/4 RP (Art.-Nr. LR340/200B.03)
  • Pos. 2 – Heizung W1300 V220 CM17 1-1/4 RP (Art.-Nr. LR340/220B.03)
  • Pos. 2 – Heizung W2000 V220 CM29 1-1/4 (Art.-Nr. LR342/220B.04)
  • Pos. 2 – Heizung W2000 V380 CM29 1-1/4 (Art.-Nr. LR350/380B.04)
  • Pos. 2 – Heizung W3000 V200 CM39 1-1/4 (Art.-Nr. LR357/200B.04)
  • Pos. 2 – Heizung W3000 V220 CM39 1-1/4 (Art.-Nr. LR357/220B.04)
  • Pos. 2 – Heizung W3000 V380 CM39 1-1/4 (Art.-Nr. LR357/380B.04)
  • Pos. 2 – Heizung W2000 V200 CM29 1-1/4 (Art.-Nr. LR358/200B.04)
  • Pos. 3 – Heizung Tassenwärmer 280W 220V (Art.-Nr. LR370)
  • Pos. 4 – Heizung W1000 V200 CM21 1-1/4 RP (Art.-Nr. LR360/200.03)
  • Pos. 4 – Heizung W1000 V220 CM21 1-1/4 RP (Art.-Nr. LR360/220.03)
  • Pos. 4 – Heizung W1300 V220 CM40 1-1/4 RP (Art.-Nr. LR361/220.03)
  • Pos. 4 – Heizung W1600 V220 CM66 1-1/4 (Art.-Nr. LR362/220.04)
  • Pos. 4 – Heizung W1400 V200 CM43 1-1/4 (Art.-Nr. LR365/200.04)
  • Pos. 4 – Heizung W1400 V220 CM43 1-1/4 (Art.-Nr. LR365/220.04)
  • Pos. 4 – Heizung W1400 V380 CM43 1-1/4 (Art.-Nr. LR365/380.04)
  • Pos. 4 – Heizung W1600 V200 CM66 1-1/4 (Art.-Nr. LR367/200.04)
  • Pos. 5 – Retrofit-Kit Tassenwärmer 2GR GB5/Classic (Art.-Nr. 9/370.R)

64 – Heizelemente

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 64 – Heizelemente (Explosionszeichnung)
  • Pos. 1 – Flachdichtung zylindrisch D55XD42X2 (Art.-Nr. LR360)
  • Pos. 2 – Heizung W4000 V380 CM50 1-1/4 4-polig (Art.-Nr. E.6.008.03)
  • Pos. 2 – Heizung W4000 V220 CM50 1-1/4 4-polig (Art.-Nr. E.6.009.03)
  • Pos. 2 – Heizung W3000 V220 CM50 1-1/4 4-polig (Art.-Nr. E.6.019.01)
  • Pos. 2 – Heizung W4000 V200 CM50 1-1/4 4-polig TR (Art.-Nr. E.6.023)
  • Pos. 2 – Heizung W3000 V200 CM50 1-1/4 4-polig TR (Art.-Nr. E.6.027)
  • Pos. 3 – Heizung Tassenwärmer 400W 220V (Art.-Nr. LR371)
  • Pos. 4 – Heizung W1600 V380 CM65 1-1/4 (Art.-Nr. LR364/380.04)
  • Pos. 4 – Heizung W1900 V220 CM66 1-1/4 (Art.-Nr. LR366/220.04)
  • Pos. 4 – Heizung W1900 V380 CM66 1-1/4 (Art.-Nr. LR366/380.04)
  • Pos. 5 – Retrofit-Kit Tassenwärmer 3GR GB5/Classic (Art.-Nr. 9/371.R)

65 – Heizelemente

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 65 – Heizelemente (Explosionszeichnung)
  • Pos. 1 – Flachdichtung zylindrisch D55XD42X2 (Art.-Nr. LR360)
  • Pos. 2 – Heizung W5000 V200 CM65 1-1/4 4-polig TR (Art.-Nr. E.6.028)
  • Pos. 3 – Heizung Tassenwärmer 600W 220V (Art.-Nr. LR372)
  • Pos. 4 – Heizung W1400 V220 CM43 1-1/4 (Art.-Nr. LR365/220.04)
  • Pos. 4 – Heizung W1400 V380 CM43 1-1/4 (Art.-Nr. LR365/380.04)
  • Pos. 5 – Retrofit-Kit Tassenwärmer 4GR (Art.-Nr. 9/372.R)

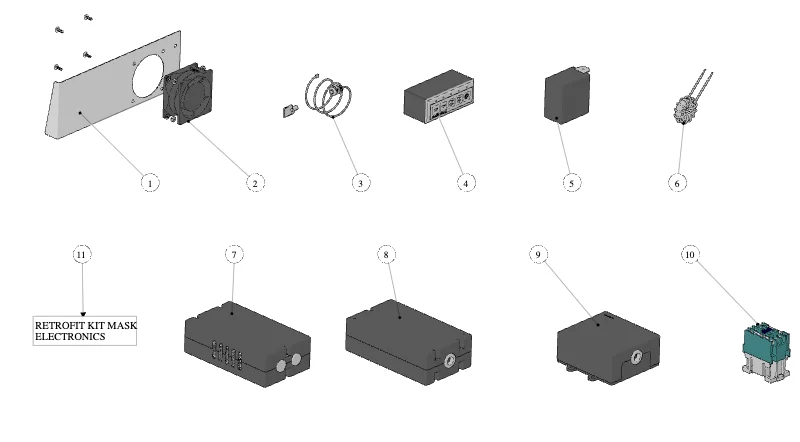

67 – Elektrik und Pumpe

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 67 – Elektrik und Pumpe (Explosionszeichnung)
  • Pos. 1 – Halterung Lüfter Linea (Art.-Nr. CL06)
  • Pos. 2 – Lüfter (Art.-Nr. L600)
  • Pos. 3 – Programmierkabel CM.70 mit Schlüssel (Art.-Nr. LAD070/P)
  • Pos. 4 – Steuerplatine 1 GRP mit Taste (Art.-Nr. LAD070/1)
  • Pos. 5 – Niveaueinheit EE (Art.-Nr. LA050)
  • Pos. 6 – Entstör-Ringkern (Art.-Nr. L203)
  • Pos. 8 – Steuerplatinen-Kit Linea Classic 4GR (Art.-Nr. LAD3D5/4.R)
  • Pos. 8 – Steuerbox 4GR (Art.-Nr. LAD3D5/4SC)
  • Pos. 9 – Steuerplatine Linea Classic (Art.-Nr. E.1.078.01)
  • Pos. 9 – Steuerbox 2-3GRP (Art.-Nr. LAD3D5/23SC)
  • Pos. 10 – Schütz 3P AC-3 18A / AC-1 32A (Art.-Nr. L500)
  • Pos. 10 – Schütz BF20 60HZ für 2/3GRP (Art.-Nr. L503)
  • Pos. 10 – Schütz 25A 220V 50/60HZ (Art.-Nr. L510)
  • Pos. 10 – Schütz 25A 200V 50/60HZ (Art.-Nr. L511)
  • Pos. 11 – Nachrüstsatz Frontmaske Linea Classic 2GR (Art.-Nr. 1109)
  • Pos. 11 – Nachrüstsatz Frontmaske Linea Classic 3GR (Art.-Nr. 1110)
  • Pos. 11 – Nachrüstsatz Frontmaske Linea Classic 4GR (Art.-Nr. 1111)

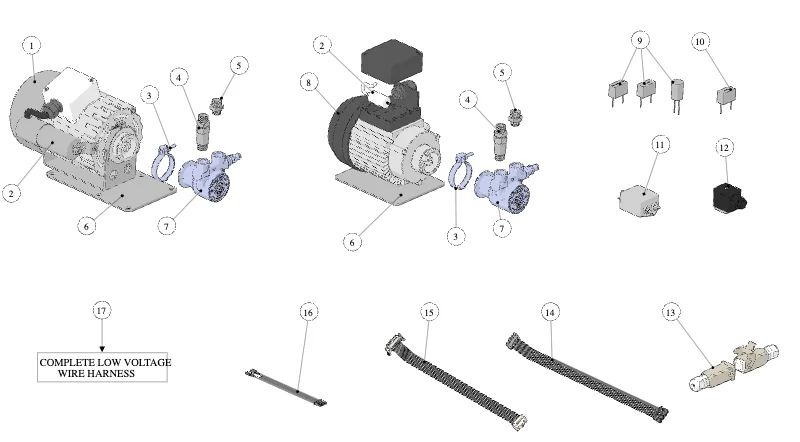

68 – Elektrik und Pumpe

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 68 – Elektrik und Pumpe (Explosionszeichnung)
  • Pos. 1 – Lüfterabdeckung Pumpenmotor UL (Art.-Nr. F.6.004)
  • Pos. 2 – 6,3microF Capacitor (L290/5 Motor) (Art.-Nr. L290/5C)
  • Pos. 2 – Kondensator 8microF (Motor L290/7) (Art.-Nr. L290/7C)
  • Pos. 2 – Kondensator 10microF (Motor L290/8UL) (Art.-Nr. L290/CUL)
  • Pos. 3 – Pumpenschelle (Art.-Nr. L290/C)
  • Pos. 4 – Rückschlagventil G3/8M TREATED (Art.-Nr. L032/P.02)
  • Pos. 5 – Nippel G3/8M-G3/8M WR20 H31 TR. (Art.-Nr. L305/N.01)
  • Pos. 5 – Nippel G3/8-3/8 Klemmring TR. (Art.-Nr. L306/G.01)
  • Pos. 6 – Pumpenmotor 150L/H 220V 50Hz (Art.-Nr. 900)
  • Pos. 6 – Pumpenmotor 150L/H 200V 50-60Hz (Art.-Nr. 900/200)
  • Pos. 6 – Pumpenmotor 150L/H 240V-415V 50-60HZ (Art.-Nr. 900/5UL)
  • Pos. 6 – Pumpenmotor 200L/H 240V-415V 50-60HZ (Art.-Nr. 900/P)
  • Pos. 6 – Pumpenmotor 200L/H 220V 50Hz (Art.-Nr. 900/P5)
  • Pos. 6 – Pumpenmotor 200L/H 240V 50-60HZ ETL (Art.-Nr. 900/PUL)
  • Pos. 6 – Pumpenmotor 150L/H 240V 50-60HZ ETL (Art.-Nr. 900/UL)
  • Pos. 6 – Motor CE 220-230V 50Hz (Art.-Nr. L290/5)
  • Pos. 6 – Pumpenmotor 200V 50/60HZ (Art.-Nr. L290/7)
  • Pos. 6 – UL-Motor V.220-240 50/60 HZ (Art.-Nr. L290/8UL)
  • Pos. 7 – Pumpe 150 LT/H (Art.-Nr. L290/1.01)
  • Pos. 7 – Pumpe 200 LT/H (Art.-Nr. L290/2.01)
  • Pos. 8 – Lüfterabdeckung Kunststoff - Pumpenmotor (Art.-Nr. L290/6)
  • Pos. 9 – 2x22nF+0,1microF Filter (Art.-Nr. E.2.030)
  • Pos. 9 – Entstörfilter 470N+100R (Art.-Nr. L201)
  • Pos. 9 – Entstörkondensator 470N (Art.-Nr. L202)
  • Pos. 10 – EMV-Filter (Art.-Nr. L206.01)
  • Pos. 11 – Entstörfilter EMI zweistufig 110-250V 1A (Art.-Nr. E.2.061)
  • Pos. 13 – Schnellsteckverbinder IP67 für Pumpenkabel (Art.-Nr. E.4.044)
  • Pos. 14 – Tastenboxkabel CM.80 Maske (Art.-Nr. LAD072/080)
  • Pos. 14 – Tastenboxkabel CM.110 Maske (Art.-Nr. LAD072/110)
  • Pos. 14 – Tastenboxkabel CM.140 Maske (Art.-Nr. LAD072/140)
  • Pos. 15 – Tastenboxkabel CM.80 3D5 (Art.-Nr. LAD3D5/C01)
  • Pos. 15 – Tastenboxkabel CM.110 3D5 (Art.-Nr. LAD3D5/C02)
  • Pos. 15 – Tastenboxkabel CM.140 3D5 (Art.-Nr. LAD3D5/C03)
  • Pos. 15 – Kabel Tastenfeld 3D5 80 cm (Art.-Nr. LAD3D5/C04)
  • Pos. 16 – Kabel Heißwasser Linea Classic (Art.-Nr. E.4.138)
  • Pos. 17 – Kabelbaum Niederspannung Linea Classic AV (Art.-Nr. E.4.313)

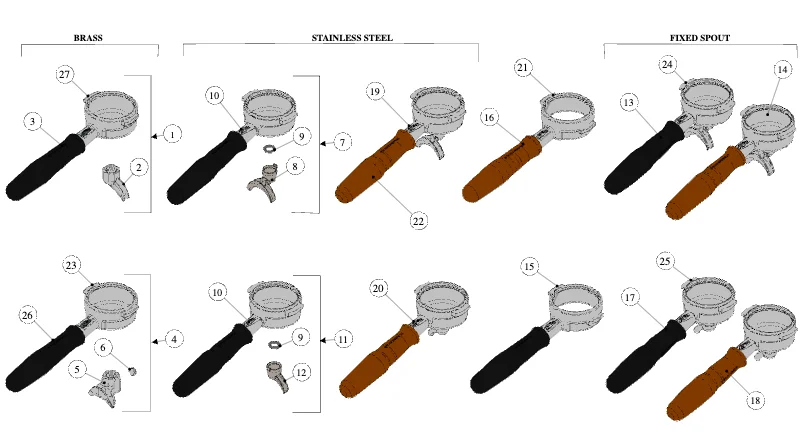

70 – Siebträger

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 70 – Siebträger (Explosionszeichnung)

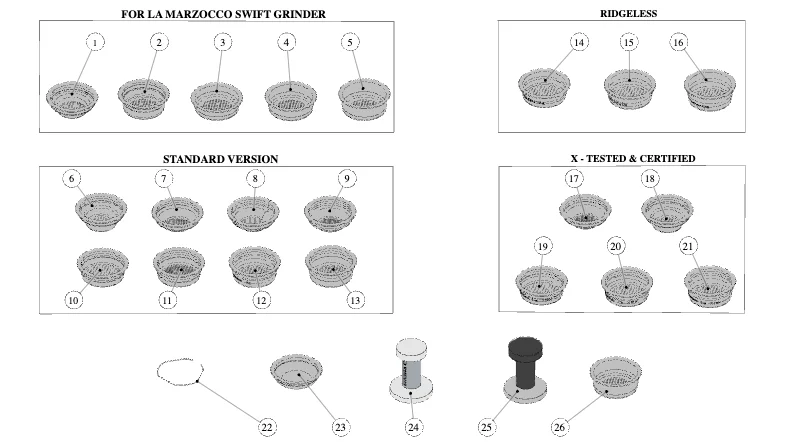

72 – Filter

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 72 – Filter (Explosionszeichnung)

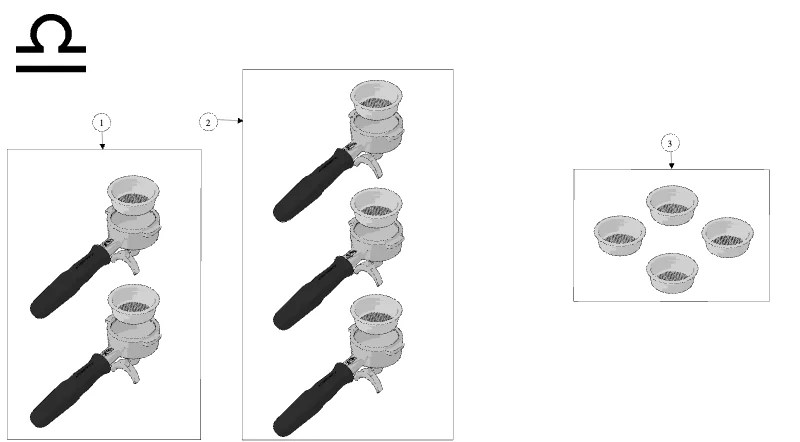

74 – Waagen-Version – Siebträger

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 74 – Waagen-Version – Siebträger (Explosionszeichnung)
  • Pos. 1 – Präzisions-Siebträger Kit 2 Stück (Art.-Nr. 931-2)
  • Pos. 2 – Präzisions-Siebträger Kit 3 Stück (Art.-Nr. 931-3)
  • Pos. 2 – Präzisions-Siebträger Kit 4 Stück (Art.-Nr. 931-4)
  • Pos. 3 – Präzisionssieb-Set 4x 17g (Art.-Nr. 932)
  • Pos. 3 – Präzisionssieb-Set 4x 14g Edelstahl (Art.-Nr. 947)
  • Pos. 3 – Präzisionssieb-Set 4x 21g (Art.-Nr. 948)

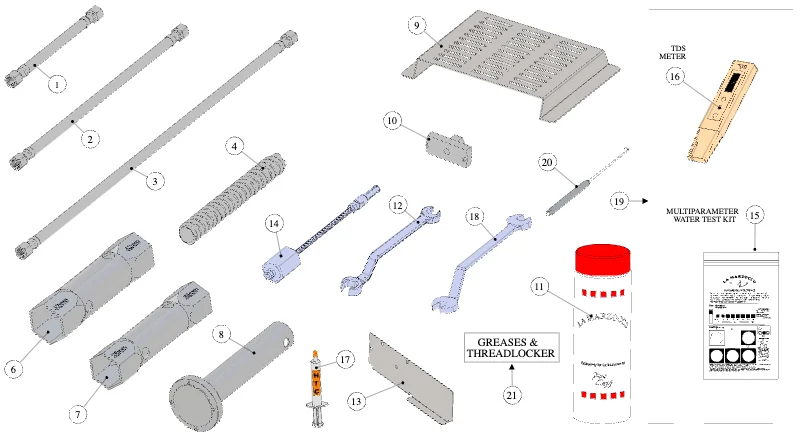

76 – Schläuche und Zubehör

Wird geladen …
Teile werden geladen …La Marzocco Linea-FB70 – 76 – Schläuche und Zubehör (Explosionszeichnung)
  • Pos. 1 – Panzerschlauch G3/8F 50CM (Art.-Nr. L305/050.01)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 50CM NSF (Art.-Nr. L306/050)
  • Pos. 2 – Panzerschlauch G3/8F 120CM (Art.-Nr. L305/120.01)
  • Pos. 2 – Panzerschlauch 3/8 Klemmring 120CM NSF (Art.-Nr. L306/120)
  • Pos. 3 – Panzerschlauch G3/8F 210CM (Art.-Nr. L305/210.01)
  • Pos. 3 – Panzerschlauch G3/8F 210CM NSF (Art.-Nr. L306/210)
  • Pos. 3 – Panzerschlauch G3/8F 90° 210CM NSF (Art.-Nr. L306/210/C)
  • Pos. 3 – Panzerschlauch 3/8 Klemmring 210CM NSF (Art.-Nr. T.5.003)
  • Pos. 4 – Transparenter Panzerschlauch Ablauf (Art.-Nr. L308)
  • Pos. 5 – Schlauchschelle 16/25 H9 W2 AISI430 (Art.-Nr. L312)
  • Pos. 6 – Werkzeug Heizung 40/42 (Art.-Nr. UT360/42)
  • Pos. 7 – Werkzeug für Boilerheizung (Art.-Nr. UT360)
  • Pos. 8 – Schauglas Werkzeug (Art.-Nr. UT120)
  • Pos. 9 – Tassenständer (Art.-Nr. CL30)
  • Pos. 10 – Werkzeug für Diffusorgehäuse (Art.-Nr. UT105)
  • Pos. 11 – La Marzocco Kaffeefettlöser / Puly Caff (F.9.021) (Art.-Nr. F.9.021)
  • Pos. 12 – Gebogener Schlüssel WR14 für Brühgruppenrohr (Art.-Nr. UT107)
  • Pos. 13 – Montagelehre PID-Kit (Art.-Nr. UT006)
  • Pos. 14 – O-Ring-Auszieher MP (Art.-Nr. UT004)
  • Pos. 15 – La Marzocco Wassertest Kit (F.9.000.02) (Art.-Nr. F.9.000.02)
  • Pos. 16 – Digitales TDS-Messgerät (Art.-Nr. F.9.003)
  • Pos. 17 – Wärmeleitpaste HTC Spritze 2ML (Art.-Nr. F.1.065)
  • Pos. 18 – Gebogener Schlüssel WR13 für Brühgruppenrohr (Art.-Nr. UT108)
  • Pos. 19 – Wassertest-Kit (Art.-Nr. 941)
  • Pos. 20 – La Marzocco Dichtungswerkzeug (UT008) (Art.-Nr. UT008)
  • Pos. 21 – Silikonfett lebensmittelecht 111 KG 1 (Art.-Nr. V073)
  • Pos. 21 – Schmierfett Parker Super Lube 55gr (Art.-Nr. V076)
  • Pos. 21 – Vaselinefett Lubritex 0.900KG (Art.-Nr. V078)
  • Pos. 21 – Loxeal 58-11 Flüssigdichtmittel (Art.-Nr. V099)
  • Shop Kategorien
Menü
Nach oben
Der Artikel wurde in den Warenkorb gelegt
