Ersatzteile

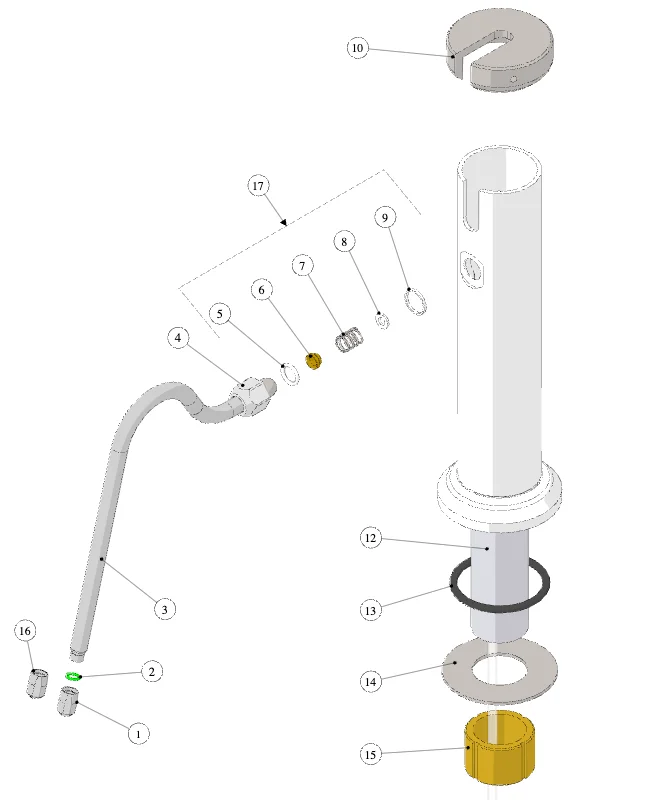

06 – Dampf-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 1 – La Marzocco Dampfdüse Pro Touch 1,5 mm (A.5.050) (Art.-Nr. A.5.050)
• Pos. 2 – O-RING 1,78 x 7,65 VITON 70 ShA (H.1.027) (Art.-Nr. H.1.027)
• Pos. 3 – Dampflanze Pro Touch Modbar (Art.-Nr. A-6004-02)
• Pos. 4 – Verschraubung G3/8F H21 WR22 TREATED (Art.-Nr. P-0061-02)
• Pos. 5 – O-Ring 2,62x12,37 PTFE (Art.-Nr. H.1.044)
• Pos. 5 – O-ring, For Dampflanze acorn nut, intern (Art.-Nr. M-0145-03)
• Pos. 6 – Bushing Flanged 8,4X12X6 (Art.-Nr. P-0083-02)
• Pos. 7 – Feder Dampflanze (Art.-Nr. M-0130-02)
• Pos. 8 – Zahnscheibe 4X8X1 (Art.-Nr. RONDELLA6X12)
• Pos. 9 – PTFE Gasket 17,5X20X2,5 (Art.-Nr. M-0160-02)
• Pos. 10 – Kappe Dampfauslass (Art.-Nr. M-6020-01)
• Pos. 12 – Gewinderohr 1 1/2 12UNF H127 (Art.-Nr. M-0074-01)
• Pos. 13 – O-Ring 3,53X72,62 NBR 70 ShA (Art.-Nr. M-0151-01)
• Pos. 14 – Unterlegscheibe Edelstahl 18-8 1-1 (Art.-Nr. M-0076-01)
• Pos. 15 – Nutmutter Thekenmontage UNF 1 1/2-12 (Art.-Nr. M-5002-01)
• Pos. 16 – Steam Tip Pro Touch D1,2 (Art.-Nr. A.5.054.01)
• Pos. 17 – Wartungsset Dampflanze Modbar (Art.-Nr. 994)

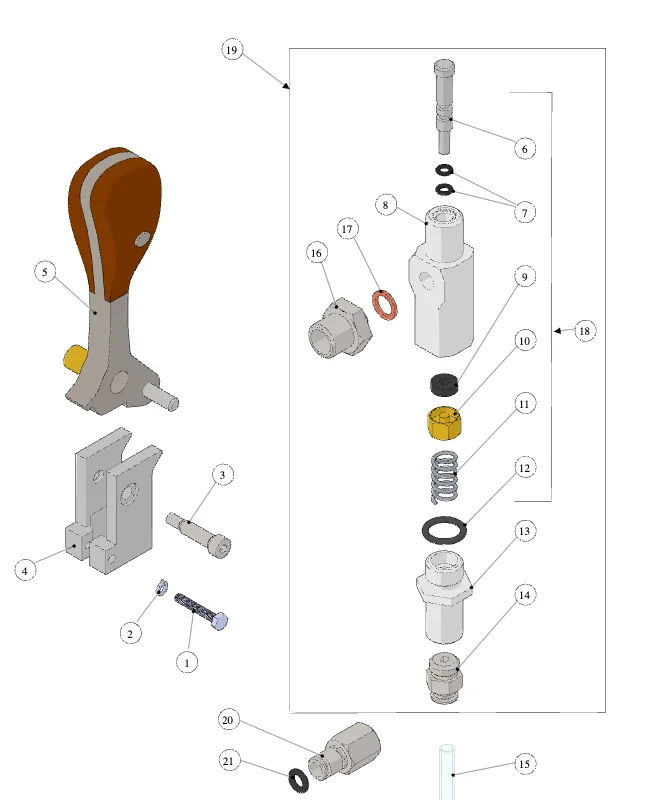

08 – Dampf-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 1 – Sechskantschraube M4X25 (Art.-Nr. M-0146-01)
• Pos. 3 – Passschraube 1/4 Edelstahl 316 (Art.-Nr. M-6023-01)
• Pos. 4 – Halterung Dampfhebel (Art.-Nr. M-6016-02)
• Pos. 5 – Hahngriff Modbar Steam CE Walnuss (Art.-Nr. 995)
• Pos. 6 – Antriebswelle für Sitzventil (Art.-Nr. M-6017-01)
• Pos. 7 – O-Ring 1,78x3,68 Viton (Art.-Nr. M-0110-01)
• Pos. 8 – Dampfventilgehäuse Modbar (Art.-Nr. M-6018-01)
• Pos. 9 – Flachdichtung D12X4X4 Silikon (Art.-Nr. P-6014-01)
• Pos. 10 – Dichtungshalter Dampfventil TREATED (Art.-Nr. M-6030-01)
• Pos. 11 – Feder Dampfventil (Art.-Nr. M-6019-01)
• Pos. 12 – O-Ring 2,62X13,95 FKM 70 ShA (Art.-Nr. P-0062-01)
• Pos. 13 – Verschraubung für Dampfventil (Art.-Nr. P-6013-01)
• Pos. 14 – Steckverbindung 1/4-NPTF1/4M TR (Art.-Nr. P-0110-01)
• Pos. 15 – Schlauch FEP 10/8 mm (Art.-Nr. T.3.008)
• Pos. 16 – Verschraubung G3/8M G1/8M WR22 Edelstahl (Art.-Nr. P-6018-01)
• Pos. 17 – La Marzocco Kupferscheibe 1/8 Zoll (L100/D) (Art.-Nr. L100/D)
• Pos. 18 – Wartungsset Dampfventil Modbar (Art.-Nr. 993)
• Pos. 19 – Dampfventil komplett (Art.-Nr. 992)
• Pos. 20 – Kupplungsstecker Dampf (Art.-Nr. P-0113-01)
• Pos. 21 – O-Ring für Anschlussstück Dampfkupplung Außenteil (Art.-Nr. H.1.040)

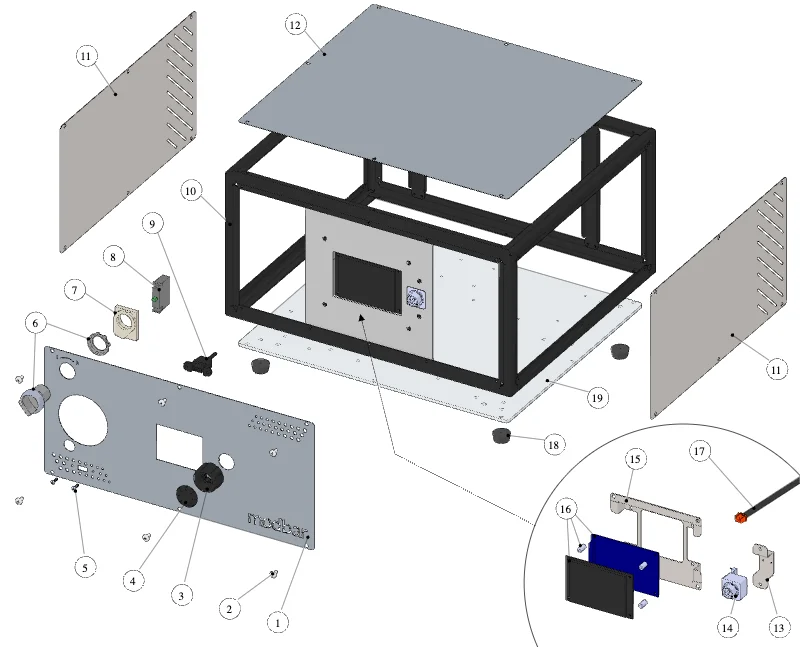

10 – Dampfmodul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Panel, Steam Mod, Front, With Engraving (Art.-Nr. M-6029-01)
• Pos. 2 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
• Pos. 3 – Encoder Knob, Inner, for Grayhill Encode (Art.-Nr. E-0044-01)
• Pos. 4 – Encoder Knob, Outer, for Grayhill Encode (Art.-Nr. E-0045-01)
• Pos. 5 – Flachkopfschraube Kreuzschlitz M3X10 Edelstahl A2 (Art.-Nr. M-0100-01)
• Pos. 6 – Wahlschalter 2 Stellungen (Art.-Nr. E-5011-01)
• Pos. 7 – Kontakthalter (Art.-Nr. E-5012-01)
• Pos. 8 – Kontaktblock (Art.-Nr. E-0130-01)
• Pos. 9 – USB-A Panel mount connector, 6 cable (Art.-Nr. E-0024-01)
• Pos. 10 – Anodized, Steam Frame (Art.-Nr. M-6021-01)
• Pos. 11 – Panel, Dampfmodul, Side Cover (Art.-Nr. M-6028-01)
• Pos. 12 – Panel, Top (Art.-Nr. M-5014-01)
• Pos. 13 – Halterahmen Encoder-Drehknopf (Art.-Nr. M-5012-01)
• Pos. 14 – Navigations-Joystick Drehgeber (Art.-Nr. E-0032-01)
• Pos. 15 – Halterahmen Display (Art.-Nr. M-5011-01)
• Pos. 16 – Hauptdisplay komplett (Art.-Nr. EA-0008-04)
• Pos. 17 – Kabel Steuerplatine–Display Modbar EP (Art.-Nr. E-5029-01)
• Pos. 18 – Gummifuß Durchmesser 3/4 (Art.-Nr. 5.120)
• Pos. 19 – Montageplatte Modul eloxiert (Art.-Nr. M-5004-02)

12 – Dampfmodul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
• Pos. 2 – Schraube M6X8 (Art.-Nr. M-0031-01)
• Pos. 3 – Panel, Dampfmodul, Manifold Plate, Wit (Art.-Nr. M-6026-01)
• Pos. 4 – Lüftergitter Stahl für 3.15" (80 mm) Lüfter (Art.-Nr. M-5019-01)
• Pos. 5 – Panel, Dampfmodul, Electronics Enclosu (Art.-Nr. M-6027-01)
• Pos. 6 – Fan, 80x80x25mm, 12V, Effizio, Fluid bal (Art.-Nr. E-5010-01)
• Pos. 7 – Doppel-Halbleiterrelais (Art.-Nr. E-0126-01)
• Pos. 8 – Netzfilter (Art.-Nr. E-0127-01)
• Pos. 9 – Power Supply, AC-DC, Switching, 15W, 5V, (Art.-Nr. E-5025-01)
• Pos. 10 – Blende Elektronikgehäuse Modbar (Art.-Nr. M-5005-02)
• Pos. 11 – Flachkopfschraube Kreuzschlitz M3X4 A2 (Art.-Nr. I.1.151)
• Pos. 12 – Abdeckung Elektronikgehäuse Dampf (Art.-Nr. M-6025-01)
• Pos. 13 – Hauptplatine (Art.-Nr. EA-0006-04)
• Pos. 14 – Niveaueinheit EE (Art.-Nr. LA050)
• Pos. 15 – USB-A Panel mount connector, 6 cable (Art.-Nr. E-0024-01)
• Pos. 16 – Flachkopfschraube Kreuzschlitz M3X10 Edelstahl A2 (Art.-Nr. M-0100-01)
• Pos. 17 – Netzschalter (Art.-Nr. E-0128-01)
• Pos. 18 – Adapter Netzeingang (Art.-Nr. E-0108-01)
• Pos. 19 – Klemmleiste Buchse 12-polig (Art.-Nr. E.4.127)
• Pos. 20 – Klemmleiste Buchse 4-polig (Art.-Nr. E.4.128)
• Pos. 21 – Netzkabel Modbar Europa (Art.-Nr. 946)
• Pos. 21 – Netzkabel Modbar Schweiz (Art.-Nr. 949)
• Pos. 22 – Netzkabel Modbar Australien (Art.-Nr. 944)
• Pos. 22 – Netzkabel Modbar (Art.-Nr. E-0118-01)
• Pos. 23 – Netzkabel Modbar Großbritannien (Art.-Nr. 942)
• Pos. 23 – Netzkabel Modbar Großbritannien / Schweiz (Art.-Nr. 943)

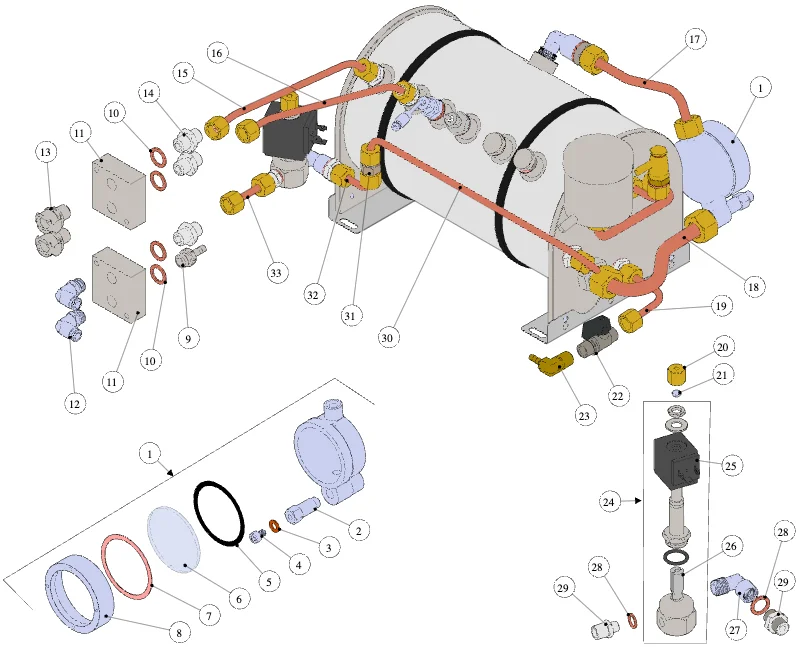

14 – Dampfmodul

Wird geladen …

Teile werden geladen …

• Pos. 2 – Schauglas Ablaufverschraubung (Art.-Nr. L120/1CR)
• Pos. 3 – La Marzocco Kupferscheibe 6,3 X 12 X 1 (L120/2A) (Art.-Nr. L120/2A)
• Pos. 4 – Zylinderschraube mit Innensechskant M6X10 A2 (Art.-Nr. L120/2)
• Pos. 5 – Schauglas O-Ring Viton 8-162 (Art.-Nr. L122/A)
• Pos. 6 – Sight Glas, Glas D 61,5 Thk 5 (Art.-Nr. L122.01)
• Pos. 7 – Sight Glas Gasket 62x55x0,5 (Art.-Nr. L122/B)
• Pos. 8 – Schauglas Zierring verchromt (Art.-Nr. L121)
• Pos. 9 – Anschlussstück 1/4" Stutzen x 1/4 UNI, Steckanschl. (Art.-Nr. P-0015-01)
• Pos. 10 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
• Pos. 11 – Verteiler Wassereinlass, 5/8" Stärke (Art.-Nr. P-5001-01)
• Pos. 12 – Steckverbindung 90° 1/4-NPTF1/4M TR (Art.-Nr. P-0111-01)
• Pos. 13 – Kupplungsgehäuse mit Ventil 1/4 BSPT hochtemperaturfest (Art.-Nr. P-0112-01)
• Pos. 14 – Nippel G1/4M-G1/4M WR19 H25.5 TR. (Art.-Nr. L037/3.01)
• Pos. 15 – Tube Baugruppe, Dampfmodul, Boiler To D (Art.-Nr. P-6024-01)
• Pos. 16 – Tube Baugruppe, Dampfmodul, Boiler To D (Art.-Nr. P-6023-01)
• Pos. 17 – Tube Baugruppe, Dampfmodul, Sight Glas (Art.-Nr. P-0029-03)
• Pos. 18 – Tubing, Dampfmodul, Sight Glas To Boi (Art.-Nr. P-6020-01)
• Pos. 19 – Tube, Dampfmodul, Boiler To Ablauf (Art.-Nr. P-6022-01)
• Pos. 20 – La Marzocco Fitting G1/8F H14 WR14 D4 (L134) (Art.-Nr. L134)
• Pos. 21 – La Marzocco Blind Ferrule 8X4 (L134/4) (Art.-Nr. L134/4)
• Pos. 22 – Kugelhahn 1/4"MBSPP X 1/4" FBSPP (Art.-Nr. P-6026-01)
• Pos. 23 – Hose barb x male pipe, 90, forged. 3/1 (Art.-Nr. P-0093-01)
• Pos. 25 – Spule Magnetventil 24V 11W (Art.-Nr. B.2.026)
• Pos. 26 – La Marzocco Anker / Plunger Magnetventil (L100/H) (Art.-Nr. L100/H)
• Pos. 27 – Winkelverschraubung G 1/8 M - G 1/8 F (Art.-Nr. P-6027-01)
• Pos. 28 – La Marzocco Kupferscheibe 1/8 Zoll (L100/D) (Art.-Nr. L100/D)
• Pos. 29 – Nippel G1/8M-G1/4M WR17 (Art.-Nr. A.5.156)
• Pos. 30 – Tubing, Dampfmodul, Check Ventil To Boi (Art.-Nr. P-6019-01)
• Pos. 31 – La Marzocco Rückschlagventil H27,5 1/4″ (B.2.027) (Art.-Nr. B.2.027)
• Pos. 32 – Rohr T-Stück H2O – Thermostatventil GB5 (Art.-Nr. T.1.017)
• Pos. 33 – Tube Baugruppe, Dampfmodul, Inlet to fi (Art.-Nr. P-0026-01)

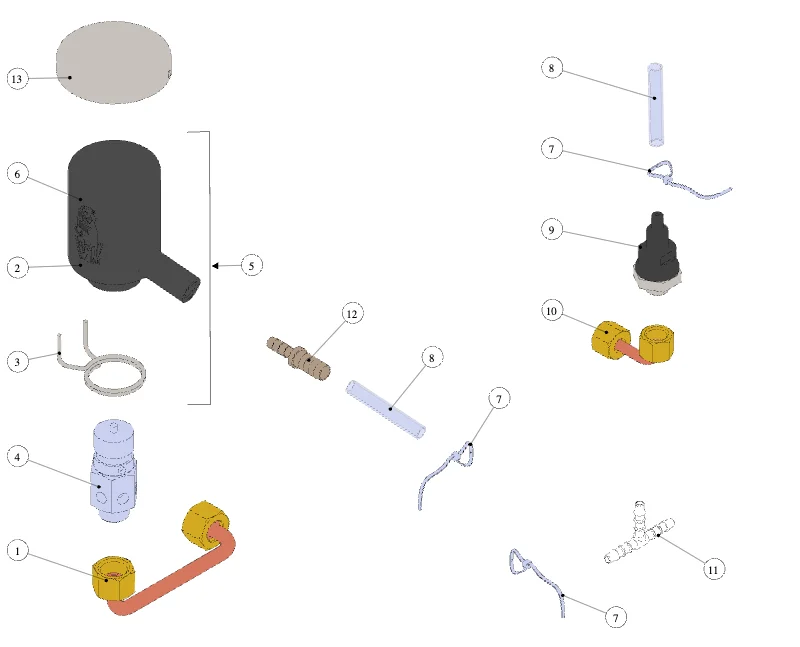

16 – Dampfmodul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Tubing, Dampfmodul, Boiler To Pressure (Art.-Nr. P-6021-01)
• Pos. 2 – La Marzocco Sicherheitsventil Gehäuse (F.2.062) (Art.-Nr. F.2.062)
• Pos. 3 – La Marzocco Kupferscheibe 3/8 Zoll (L180/1) (Art.-Nr. L180/1)
• Pos. 4 – Safety Ventil G3/8 2,5 Bar (Art.-Nr. B.2.025.01)
• Pos. 5 – La Marzocco Sicherheitsventil Gehäuse Set (F.2.062.R) (Art.-Nr. F.2.062.R)
• Pos. 6 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
• Pos. 7 – Cable Tie 120x2,5MM High Temperature (Art.-Nr. L338/L100.01)
• Pos. 8 – Silikonschlauch Unterdruckventil (Art.-Nr. P-0097-01)
• Pos. 9 – La Marzocco Verschleißset Unterdruckventil SMA (1037) (Art.-Nr. 1037)
• Pos. 9 – La Marzocco Unterdruckventil SMA (neue Version) (B.2.029.01) (Art.-Nr. B.2.029.01)
• Pos. 10 – Rohr T-Stück H2O – Thermostatventil GB5 (Art.-Nr. T.1.017)
• Pos. 11 – T-Stück für Silikonschlauch (Art.-Nr. P-0078-01)
• Pos. 12 – La Marzocco Schlauchanschluss D10 auf D6 (F.8.021) (Art.-Nr. F.8.021)

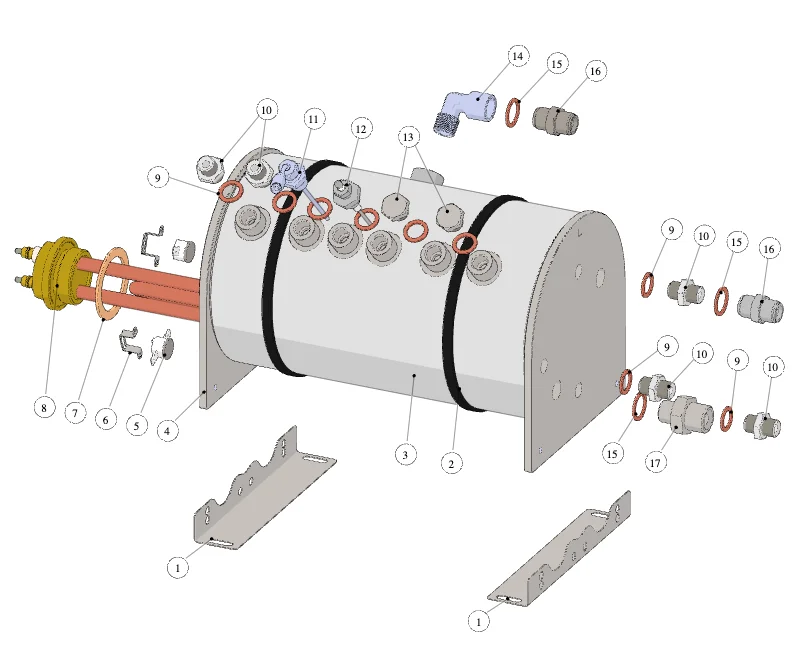

18 – Dampfmodul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Bracket, Boiler Mounting, Universal (Art.-Nr. M-5003-01)
• Pos. 2 – Kabelbinder Dampfboiler (A.5.016.01) (Art.-Nr. A.5.016.01)
• Pos. 3 – Insulation, Dampfboiler (Art.-Nr. M-6022-01)
• Pos. 4 – Dampfboiler komplett (Art.-Nr. A-6006-01)
• Pos. 5 – Thermostat Campini ohne roten Stift (Art.-Nr. E-5008-01)
• Pos. 6 – Halterung Sicherheitsthermostat Campini TY60 (Art.-Nr. F.9.002)
• Pos. 7 – Flachdichtung zylindrisch D55XD42X2 (Art.-Nr. LR360)
• Pos. 8 – Heizung W2500 V220 CM17 1-1/4 (Art.-Nr. E-6004-01)
• Pos. 9 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
• Pos. 10 – Nippel G1/4M-G1/4M WR19 H25.5 TR. (Art.-Nr. L037/3.01)
• Pos. 11 – La Marzocco PT1000 Temperaturfühler 100mm (E.1.005) (Art.-Nr. E.1.005)
• Pos. 12 – La Marzocco Füllstandssonde Dampfboiler (LA052) (Art.-Nr. LA052)
• Pos. 13 – Cap G1/4 H15,5 WR19 (Art.-Nr. A.5.022)
• Pos. 14 – Verschraubung 3/4 Außengewinde x 3/4 Innengewinde (Art.-Nr. P-0049-01)
• Pos. 15 – La Marzocco Kupferscheibe 3/8 Zoll (L180/1) (Art.-Nr. L180/1)
• Pos. 16 – Nippel G3/8M-G3/8M WR20 H31 TR. (Art.-Nr. L305/N.01)
• Pos. 17 – Verschraubung G1/2M- G3/8M WR27 Edelstahl (Art.-Nr. P-6016-01)

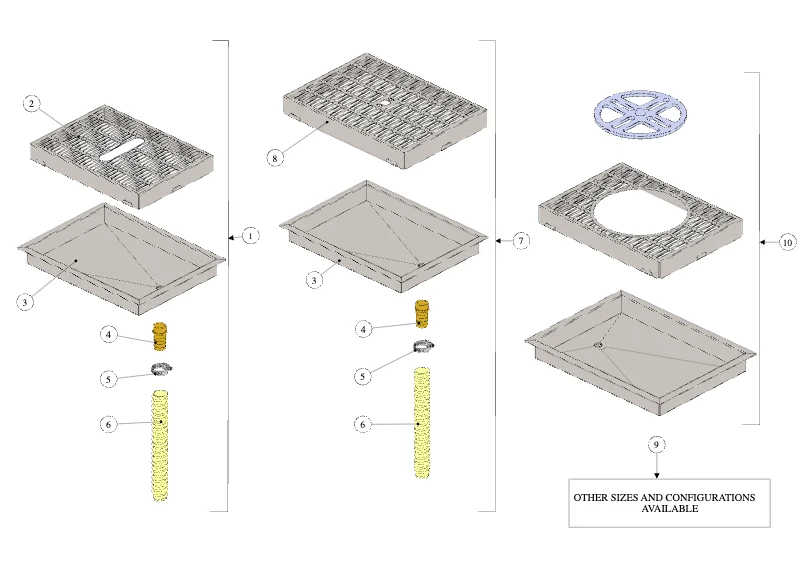

20 – Abtropfschalen

Wird geladen …

Teile werden geladen …

• Pos. 1 – Abtropfschale Modbar Steam komplett (Art.-Nr. 1100)
• Pos. 2 – Tropfgitter Modbar Dampfmodul (Art.-Nr. C.1.410)
• Pos. 4 – Schlauchanschluss G1/2 WR22 D20 Di16 (Art.-Nr. L037/2PGR)
• Pos. 5 – Schlauchschelle 16/25 H9 W2 AISI430 (Art.-Nr. L312)
• Pos. 6 – Transparenter Panzerschlauch Ablauf (Art.-Nr. L308)
• Pos. 7 – Abtropfschale Modbar komplett (Art.-Nr. 987)
• Pos. 9 – Abtropfschale MB 20X18X3 eingelassen (Art.-Nr. C.1.276)
• Pos. 9 – Abtropfschale MB 30X18X3 eingelassen mit Ablauf (Art.-Nr. C.1.277)
• Pos. 9 – Abtropfschale MB 40X18X3 eingelassen mit Ablauf (Art.-Nr. C.1.368)
• Pos. 9 – Abtropfschale MB 20x18x3 (Art.-Nr. C.1.371)
• Pos. 9 – Abtropfschale MB 50X22X3 eingelassen mit Ablauf (Art.-Nr. C.1.372)
• Pos. 9 – Abtropfschale MB 60X22X3 eingelassen mit Ablauf (Art.-Nr. C.1.373)
• Pos. 9 – Abtropfschale MB 40X18X3 eingelassen mit Kännchenspüler (Art.-Nr. C.1.377)
• Pos. 9 – Abtropfschale MB 60X22X3 eingelassen mit Kännchenspüler (Art.-Nr. C.1.378)
• Pos. 10 – Abtropfschale MB 30x18 eingelassen mit Kännchenspüler (Art.-Nr. C.1.572.R)
• Pos. 10 – Abtropfschale MB 80x22 eingelassen mit Kännchenspüler (Art.-Nr. C.1.573.R)
