07 – Dampf-Zapfsystem

Wird geladen …

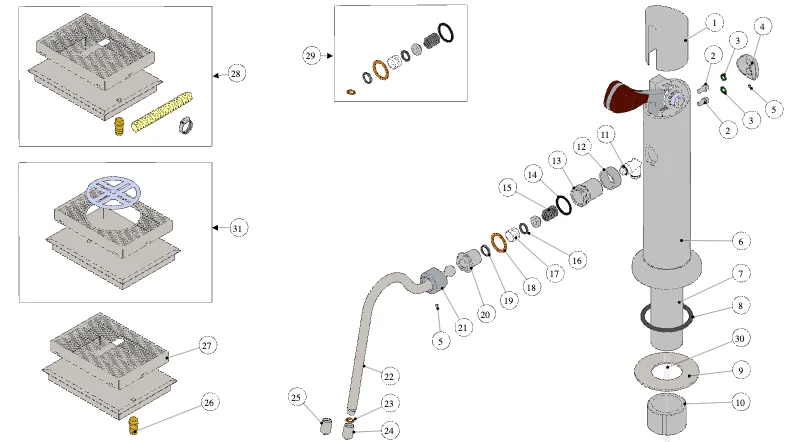

Teile werden geladen …La Marzocco Modbar New Steam – 07 – Dampf-Zapfsystem (Explosionszeichnung)
  • Pos. 1 – Abdeckung Dampfhahn (Art.-Nr. C.1.437)
  • Pos. 2 – Zylinderschraube mit Innensechskant M5X10 Edelstahl Modbar (Art.-Nr. I.1.119)
  • Pos. 3 – La Marzocco O-Ring 1,78×6,07 VITON (H.1.006) (Art.-Nr. H.1.006)
  • Pos. 4 – Logo Modbar Steam (Art.-Nr. D.3.020)
  • Pos. 5 – Gewindestift Innensechskant M3X3 (Art.-Nr. I.1.130)
  • Pos. 6 – Dampfhahn New Steam (Art.-Nr. A.3.009)
  • Pos. 6 – Dampfhahn New Steam schwarz (Art.-Nr. A.3.009.60)
  • Pos. 7 – Gewinderohr 1 1/2 12UNF H127 (Art.-Nr. M-0074-01)
  • Pos. 8 – O-Ring 3,53X72,62 NBR 70 ShA (Art.-Nr. M-0151-01)
  • Pos. 9 – Unterlegscheibe Edelstahl 18-8 1-1 (Art.-Nr. M-0076-01)
  • Pos. 10 – Nutmutter Thekenmontage UNF 1 1/2-12 (Art.-Nr. M-5002-01)
  • Pos. 11 – Steckwinkel 90° 6-G1/8M PPSU (Art.-Nr. A.7.013)
  • Pos. 12 – Isolierscheibe Modbar neuer Dampf (Art.-Nr. F.1.138.01)
  • Pos. 13 – Feder Anschlussstück Modbar New Steam (Art.-Nr. A.5.103)
  • Pos. 14 – O-Ring 2,62x21,89 EPDM 70 ShA (Art.-Nr. H.1.010.01)
  • Pos. 15 – Spring Compression 2,2X14,6X22,5 S/S (Art.-Nr. I.1.131)
  • Pos. 16 – O-Ring 2,62X10,77 EPDM 70 ShA (Art.-Nr. H.1.004)
  • Pos. 17 – Gasket Ball Joint Wand D14,5MM Pom (Art.-Nr. H.2.003.01)
  • Pos. 18 – Washer 21X27X1,5 (Art.-Nr. L260/1A)
  • Pos. 19 – Buchse Dampflanze New Steam (Art.-Nr. F.1.131)
  • Pos. 20 – Dampflanzenhalter Stahl Modbar (Art.-Nr. A.2.113)
  • Pos. 21 – Abdeckung Dampflanzengelenk Modbar Dampfhahn (Art.-Nr. C.1.441)
  • Pos. 22 – Dampflanze Pro Touch Modbar (Art.-Nr. A-6004-02)
  • Pos. 23 – O-RING 1,78 x 7,65 VITON 70 ShA (H.1.027) (Art.-Nr. H.1.027)
  • Pos. 24 – La Marzocco Dampfdüse Pro Touch 1,5 mm (A.5.050) (Art.-Nr. A.5.050)
  • Pos. 25 – Steam Tip Pro Touch D1,2 (Art.-Nr. A.5.054.01)
  • Pos. 26 – Schlauchanschluss G1/2 WR22 D20 Di16 (Art.-Nr. L037/2PGR)
  • Pos. 27 – Tropfgitter Modbar Dampfmodul (Art.-Nr. C.1.410)
  • Pos. 28 – Abtropfschale Modbar Steam komplett (Art.-Nr. 1100)
  • Pos. 29 – Wartungsset Dampflanze neue Version Modbar (Art.-Nr. 1101)
  • Pos. 30 – PFA-Schlauch 6mm - 4mm (Art.-Nr. T.3.007)
  • Pos. 31 – Abtropfschale MB 30x18 eingelassen mit Kännchenspüler (Art.-Nr. C.1.572.R)
  • Pos. 31 – Abtropfschale MB 80x22 eingelassen mit Kännchenspüler (Art.-Nr. C.1.573.R)

09 – Dampf-Zapfsystem

Wird geladen …

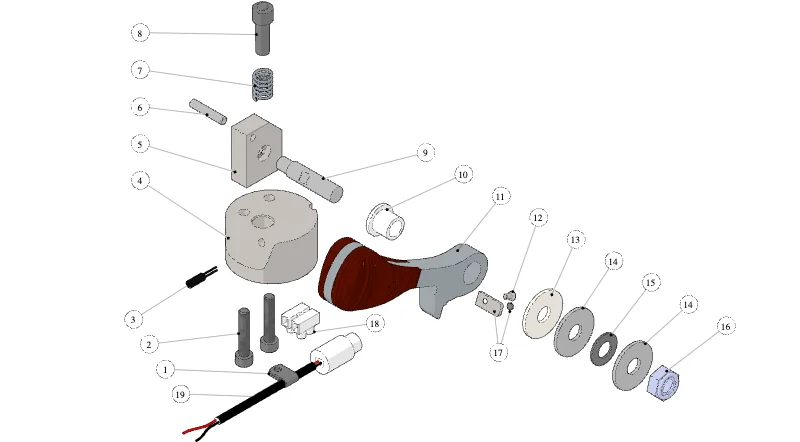

Teile werden geladen …La Marzocco Modbar New Steam – 09 – Dampf-Zapfsystem (Explosionszeichnung)
  • Pos. 1 – Kabelhalter Dampfhahn (Art.-Nr. F.1.136)
  • Pos. 2 – Zylinderschraube mit Innensechskant M6X30 (Art.-Nr. I.1.013)
  • Pos. 3 – Reedschalter mit Kabel (Art.-Nr. E.2.137)
  • Pos. 4 – Sockel für Hebel-Betätigungshalterung Dampf (Art.-Nr. C.1.412)
  • Pos. 5 – Betätigungshalterung Modbar Steam (Art.-Nr. C.1.411)
  • Pos. 6 – Gewindestift Innensechskant M5X25 Edelstahl A2 (Art.-Nr. I.1.052)
  • Pos. 7 – Feder Dampfventil (Art.-Nr. M-6019-01)
  • Pos. 8 – Stößel Hebelbetätigung New Steam (Art.-Nr. F.1.124)
  • Pos. 9 – Drehzapfen für Betätigungshebel Modbar (Art.-Nr. F.3.097)
  • Pos. 10 – Nockenbuchse PTFE Hebel Modbar (Art.-Nr. F.4.014)
  • Pos. 11 – Hahngriff Modbar New Steam CE Ahorn (Art.-Nr. C.4.005.MW)
  • Pos. 11 – Hahngriff Modbar New Steam CE Walnuss (Art.-Nr. C.4.005.WW)
  • Pos. 11 – Hahngriff Modbar New Steam ETL Ahorn (Art.-Nr. C.4.006.MW)
  • Pos. 11 – Hahngriff Modbar New Steam ETL Walnuss (Art.-Nr. C.4.006.WW)
  • Pos. 12 – Senkschraube Kreuzschlitz M3X6 A2 (Art.-Nr. I.1.060)
  • Pos. 13 – Unterlegscheibe 10X30X2 PTFE (Art.-Nr. F.1.032)
  • Pos. 14 – Unterlegscheibe 10.7X30X1.8 A2 (Art.-Nr. I.1.033)
  • Pos. 15 – Belleville Spring 10X20X1,3 (Art.-Nr. I.5.003)
  • Pos. 16 – Nut M10 H8,2 WR17 S/S A2 Locknut (Art.-Nr. I.1.118)
  • Pos. 17 – Magnet-Kit Modbar Steam (Art.-Nr. 988)
  • Pos. 18 – Klemmleiste (Art.-Nr. E-0115-01)
  • Pos. 19 – Verbindungskabel Modul-Hahn neues Dampfmodul (Art.-Nr. E.4.302)

11 – Dampfmodul – Gehäuse

Wird geladen …

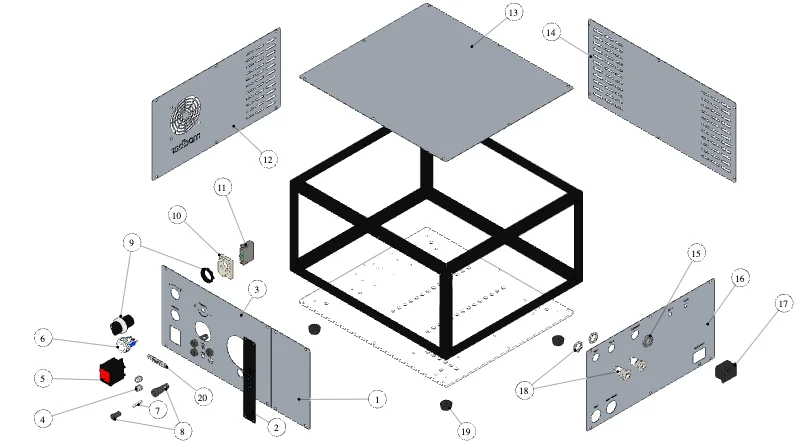

Teile werden geladen …La Marzocco Modbar New Steam – 11 – Dampfmodul – Gehäuse (Explosionszeichnung)
  • Pos. 1 – Frontblende rechts Espressomodul (Art.-Nr. C.1.385)
  • Pos. 2 – Frontblende mit Logo Modbar Espresso (Art.-Nr. C.1.386)
  • Pos. 3 – Steam, Front Left Panel (Art.-Nr. C.1.407)
  • Pos. 4 – La Marzocco rote Status LED Linea Mini (E.4.045.01) (Art.-Nr. E.4.045.01)
  • Pos. 5 – Ein-/Ausschalter (Art.-Nr. E.2.065)
  • Pos. 6 – Schalter Heißwasser mit roter LED mit Sockel (Art.-Nr. E.2.041.R)
  • Pos. 7 – UL-Sicherung 2A 250V. (Art.-Nr. E.2.003)
  • Pos. 8 – UL-Sicherungshalter (Art.-Nr. E.2.004)
  • Pos. 9 – Wahlschalter 2 Stellungen (Art.-Nr. E-5011-01)
  • Pos. 10 – Kontakthalter (Art.-Nr. E-5012-01)
  • Pos. 11 – Kontaktblock (Art.-Nr. E-0130-01)
  • Pos. 12 – Seitenblende links Dampfmodul (Art.-Nr. C.1.413.SX)
  • Pos. 13 – Panel, Top (Art.-Nr. M-5014-01)
  • Pos. 14 – Rückwand Espressomodul (Art.-Nr. C.1.387)
  • Pos. 15 – Mutter G3/8 H6 WR21 behandelt (Art.-Nr. L183/1.01)
  • Pos. 16 – Steam, Right Side Panel (Art.-Nr. C.1.406)
  • Pos. 17 – Adapter Netzeingang (Art.-Nr. E-0108-01)
  • Pos. 18 – Steckverbinder gerade 6-6 PPSU (Art.-Nr. A.7.014)
  • Pos. 19 – Gummifuß Durchmesser 3/4 (Art.-Nr. 5.120)
  • Pos. 20 – Halterung Verschluss Pressostat Modbar Steam (Art.-Nr. C.1.675)

13 – Dampfmodul – Hydraulik

Wird geladen …

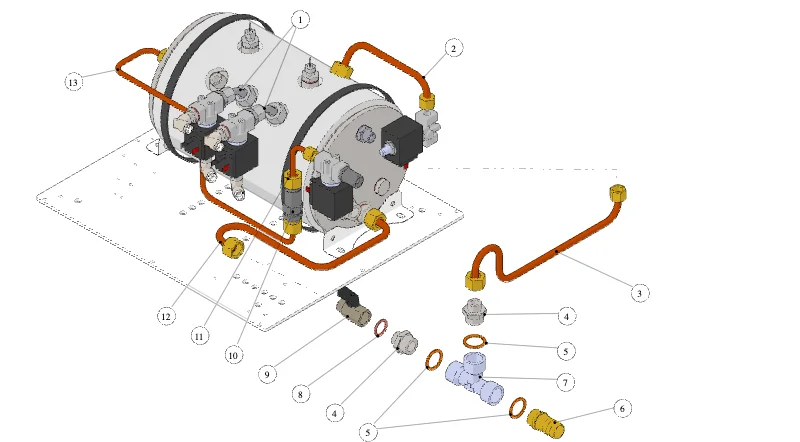

Teile werden geladen …La Marzocco Modbar New Steam – 13 – Dampfmodul – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Rohr Dampfboiler – Magnetventil (Art.-Nr. T.1.242)
  • Pos. 2 – Rohr Dampfboiler – Spül-Magnetventil (Art.-Nr. T.1.248)
  • Pos. 3 – Rohr Spül-Magnetventil – Ablaufbox (Art.-Nr. T.1.246)
  • Pos. 4 – Nippel G3/8M-G1/2M WR25 behandelt (Art.-Nr. A.2.112)
  • Pos. 5 – Washer 21X27X1,5 (Art.-Nr. L260/1A)
  • Pos. 6 – Schlauchanschluss G1/2 WR22 D20 Di16 (Art.-Nr. L037/2PGR)
  • Pos. 7 – T-Stück G 1/2 F (Art.-Nr. A.1.030)
  • Pos. 8 – La Marzocco Kupferscheibe 3/8 Zoll (L180/1) (Art.-Nr. L180/1)
  • Pos. 9 – La Marzocco Kugelhahn G3/8M auf G3/8F (L164.02) (Art.-Nr. L164.02)
  • Pos. 10 – Rückschlagventil G3/8M behandelt (Art.-Nr. L032/P.02)
  • Pos. 11 – Rohr Magnetventil Wassereinlass – Rückschlagventil (Art.-Nr. T.1.250)
  • Pos. 12 – Rohr Dampfboiler – Ablauf (Art.-Nr. T.1.245)

15 – Dampfmodul – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Modbar New Steam – 15 – Dampfmodul – Hydraulik (Explosionszeichnung)

17 – Dampfmodul – Fittings und Ventile

Wird geladen …

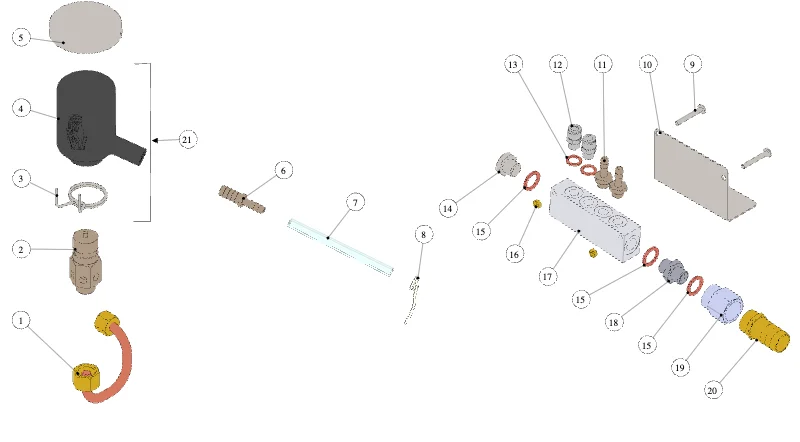

Teile werden geladen …La Marzocco Modbar New Steam – 17 – Dampfmodul – Fittings und Ventile (Explosionszeichnung)

19 – Dampfmodul – Fittings und Ventile

Wird geladen …

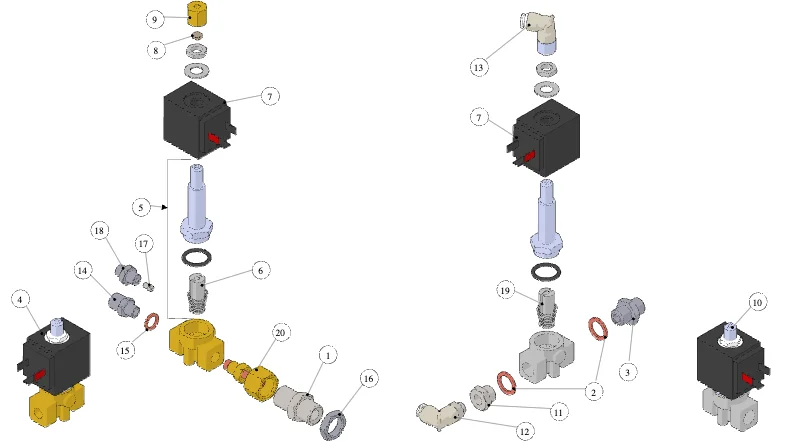

Teile werden geladen …La Marzocco Modbar New Steam – 19 – Dampfmodul – Fittings und Ventile (Explosionszeichnung)

21 – Dampfmodul – Dampfboiler

Wird geladen …

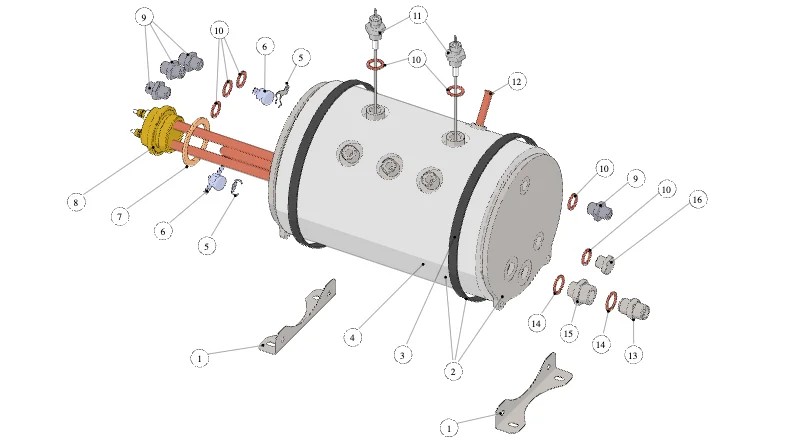

Teile werden geladen …La Marzocco Modbar New Steam – 21 – Dampfmodul – Dampfboiler (Explosionszeichnung)

23 – Elektrik

Wird geladen …

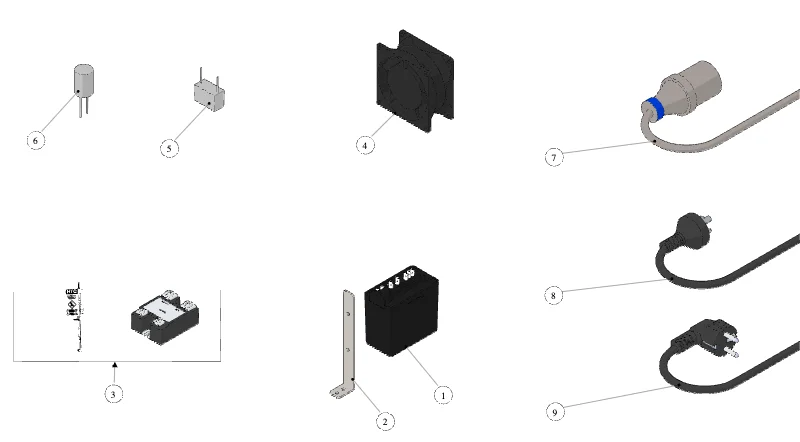

Teile werden geladen …La Marzocco Modbar New Steam – 23 – Elektrik (Explosionszeichnung)
  • Pos. 1 – Steuerplatine GICAR Modbar neues Dampfmodul (Art.-Nr. E.1.050)
  • Pos. 1 – Steuerplatine Modbar neues Dampfmodul 200 V (Art.-Nr. E.1.058)
  • Pos. 2 – Halterung für Klemme Modbar AV Espresso (Art.-Nr. C.1.388)
  • Pos. 3 – SSR 25A 240V mit Wärmeleitpaste (Art.-Nr. E.4.188.R)
  • Pos. 4 – Lüfter (Art.-Nr. L600)
  • Pos. 5 – EMV-Filter (Art.-Nr. L206.01)
  • Pos. 6 – 2x22nF+0,1microF Filter (Art.-Nr. E.2.030)
  • Pos. 7 – Netzkabel Modbar Großbritannien / Schweiz (Art.-Nr. 943)
  • Pos. 8 – Netzkabel Modbar Australien (Art.-Nr. 944)
  • Pos. 8 – Netzkabel Modbar (Art.-Nr. E-0118-01)
  • Pos. 9 – Netzkabel Modbar Europa (Art.-Nr. 946)
  • Pos. 9 – Netzkabel Modbar Schweiz (Art.-Nr. 949)

25 – Schläuche und Zubehör

Wird geladen …

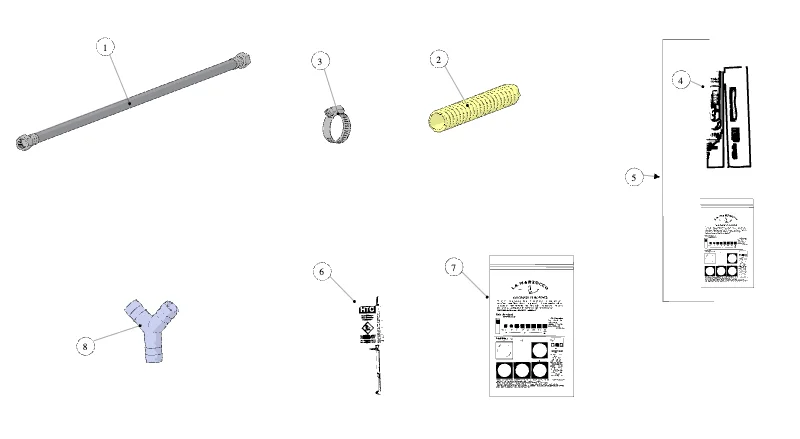

Teile werden geladen …La Marzocco Modbar New Steam – 25 – Schläuche und Zubehör (Explosionszeichnung)
  • Pos. 1 – Panzerschlauch G3/8F 50CM (Art.-Nr. L305/050.01)
  • Pos. 1 – Panzerschlauch G3/8F 120CM (Art.-Nr. L305/120.01)
  • Pos. 1 – Panzerschlauch G3/8F 210CM (Art.-Nr. L305/210.01)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 50CM NSF (Art.-Nr. L306/050)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 120CM NSF (Art.-Nr. L306/120)
  • Pos. 1 – Panzerschlauch G3/8F 210CM NSF (Art.-Nr. L306/210)
  • Pos. 1 – Panzerschlauch G3/8F 90° 210CM NSF (Art.-Nr. L306/210/C)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 210CM NSF (Art.-Nr. T.5.003)
  • Pos. 2 – Ablaufschlauch gewellt ID19 EPDM (Art.-Nr. T.3.010)
  • Pos. 3 – Rohrschelle 29-31 W1 20 (Art.-Nr. F.3.137)
  • Pos. 3 – Schlauchschelle 16/25 H9 W2 AISI430 (Art.-Nr. L312)
  • Pos. 4 – Digitales TDS-Messgerät (Art.-Nr. F.9.003)
  • Pos. 5 – Wassertest-Kit (Art.-Nr. 941)
  • Pos. 6 – Wärmeleitpaste HTC Spritze 2ML (Art.-Nr. F.1.065)
  • Pos. 7 – La Marzocco Wassertest Kit (F.9.000.02) (Art.-Nr. F.9.000.02)
  • Pos. 8 – Y-Verteiler für Ablauf (Art.-Nr. F.1.121)
