Shop Kategorien

Ersatzteile

Startseite / Ersatzteile

07 – Abtropfschale / Wassertank

Wird geladen …

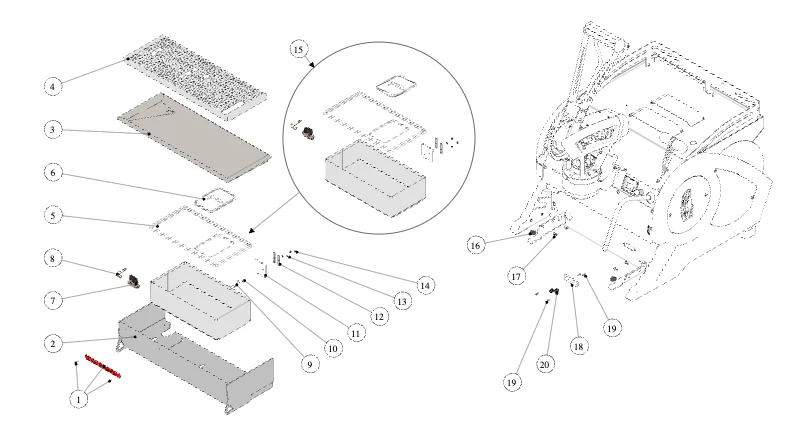

Teile werden geladen …La Marzocco Leva 1GR – 07 – Abtropfschale / Wassertank (Explosionszeichnung)
  • Pos. 1 – Aufkleber vorne rot mit Niete (Art.-Nr. D.4.018.R)
  • Pos. 2 – Abdeckung Abtropfschale Leva 1GR (Art.-Nr. C.1.475)
  • Pos. 3 – Abtropfschale Leva 1GR (Art.-Nr. C.1.026.1)
  • Pos. 4 – Tropfgitter Leva 1GR (Art.-Nr. C.1.347.1)
  • Pos. 5 – La Marzocco Abdeckung Wassertank (A.7.002) (Art.-Nr. A.7.002)
  • Pos. 6 – GS3 Deckel Wassertank (Art.-Nr. F.1.017.01)
  • Pos. 7 – La Marzocco Kugelhahn G1/8M auf G1/8F (B.2.016.01) (Art.-Nr. B.2.016.01)
  • Pos. 8 – Schlauchverschraubung R1/8M 90° Messing behandelt (Art.-Nr. A.2.031.01)
  • Pos. 9 – Füllstandssensor Wassertank (Art.-Nr. A.5.001)
  • Pos. 11 – Halterung Wassersensor Leva 1GR (Art.-Nr. F.1.150)
  • Pos. 12 – Kontakt für Niveausonde Linea Mini (Art.-Nr. C.1.051.1.01)
  • Pos. 13 – Tooth Lock Washer 6X10,5X1,5 (Art.-Nr. RONDINOXGS/3)
  • Pos. 14 – Nut M3 H2 WR5,5 S/S A2 (Art.-Nr. DADOINOXM3)
  • Pos. 15 – Wassertank komplett Leva (Art.-Nr. SA337)
  • Pos. 16 – Magnet-Kit (Art.-Nr. F.9.004.R)
  • Pos. 17 – Senkschraube mit Innensechskant M5X10 A2 (Art.-Nr. VITE5X10)
  • Pos. 18 – Kontakthalterung Wassertank (Art.-Nr. F.1.057)
  • Pos. 19 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
  • Pos. 20 – Spring 0,7X10,6X10,6 Nickel P. Conical (Art.-Nr. F.3.021.01)
  • Pos. 21 – Wassertank Leva 1GR (Art.-Nr. A.5.132)

09 – Gehäuse

Wird geladen …

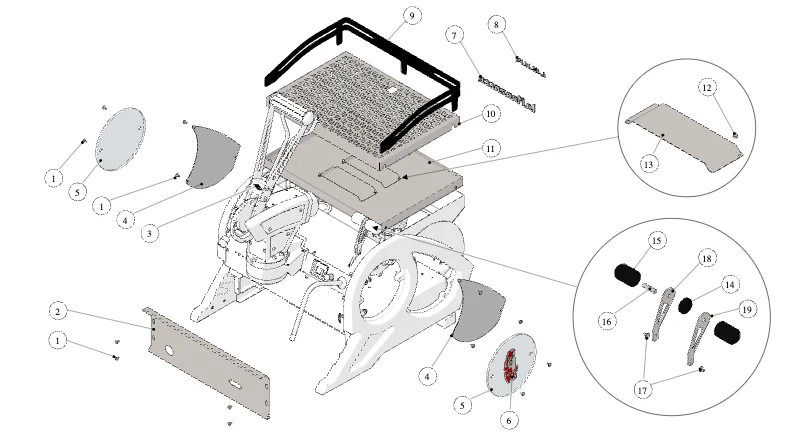

Teile werden geladen …La Marzocco Leva 1GR – 09 – Gehäuse (Explosionszeichnung)
  • Pos. 1 – Flachrundschraube Schlitz M4X10 (Art.-Nr. I.1.099)
  • Pos. 2 – Frontblende unten Leva 1GR (Art.-Nr. C.1.360.1.01)
  • Pos. 3 – Aufkleber Löwe rot (Art.-Nr. D.4.020)
  • Pos. 4 – Seitenblende Leva (Art.-Nr. C.1.177)
  • Pos. 5 – Seitenblende oben Leva (Art.-Nr. C.2.047)
  • Pos. 6 – Aufkleber Seite Löwe rot (Art.-Nr. D.4.025)
  • Pos. 7 – Logo La Marzocco rot (Art.-Nr. D.4.019)
  • Pos. 8 – Logo Leva rot (Art.-Nr. D.4.017)
  • Pos. 9 – Reling hinten Leva 1GR (Art.-Nr. C.1.027.1)
  • Pos. 10 – Gitter Tassenwärmer Leva 1GR (Art.-Nr. C.1.471)
  • Pos. 11 – Tassenwärmerblech Leva 1GR (Art.-Nr. C.1.348.1)
  • Pos. 12 – Cap Nut M3 H6,5 CH5,5 (Art.-Nr. I.1.108)
  • Pos. 13 – Schutz Tassenwärmeröffnung 170 MM (Art.-Nr. C.1.100.01)
  • Pos. 14 – Abstandshalter 8X30X6 Dampfbetätigung Leva (Art.-Nr. C.2.041)
  • Pos. 15 – Griff Dampf Leva (Art.-Nr. C.2.040)
  • Pos. 16 – Gewindestift Innensechskant M8X30 A2 (Art.-Nr. I.1.032)
  • Pos. 17 – Cap Nut M4 H8,5 WR7 Inox (Art.-Nr. I.1.109)
  • Pos. 18 – Verlängerung Dampf links Leva (Art.-Nr. C.1.344.SX)
  • Pos. 19 – Verlängerung Dampf rechts Leva (Art.-Nr. C.1.344.DX)

11 – Gehäuse

Wird geladen …

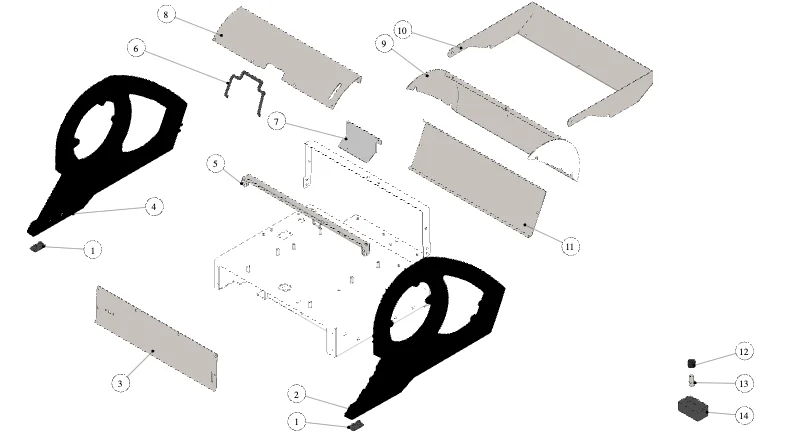

Teile werden geladen …La Marzocco Leva 1GR – 11 – Gehäuse (Explosionszeichnung)
  • Pos. 1 – Gummifuß (Art.-Nr. F.2.026)
  • Pos. 2 – Rahmenblende rechts Leva (Art.-Nr. C.3.022.DX)
  • Pos. 3 – Hauptschalterblende Leva 1GR (Art.-Nr. C.1.296.1)
  • Pos. 4 – Rahmenblende links Leva (Art.-Nr. C.3.022.SX)
  • Pos. 5 – Zuganker vorne Strada 1GR (Art.-Nr. C.1.253)
  • Pos. 6 – Dichtung Hals Hebelbrühgruppe (Art.-Nr. F.1.099)
  • Pos. 7 – Halterung Klemmleiste Leva 1GR (Art.-Nr. C.1.457)
  • Pos. 8 – Frontblende oben Leva 1GR (Art.-Nr. C.1.284.1)
  • Pos. 9 – Rückwand Leva 1GR (Art.-Nr. C.1.337.1)
  • Pos. 10 – Rückwand oben Leva 1GR (Art.-Nr. C.1.338.1)
  • Pos. 11 – Rückwand unten Leva 1GR (Art.-Nr. C.1.298.1)
  • Pos. 12 – PVC-Fußauflagen DM.21 GB5 (Art.-Nr. F.1.005)
  • Pos. 13 – La Marzocco Schraube M10 X 20 S/S A2 (I.1.090) (Art.-Nr. I.1.090)
  • Pos. 14 – Gummifuß links/rechts (Art.-Nr. CL001.01)

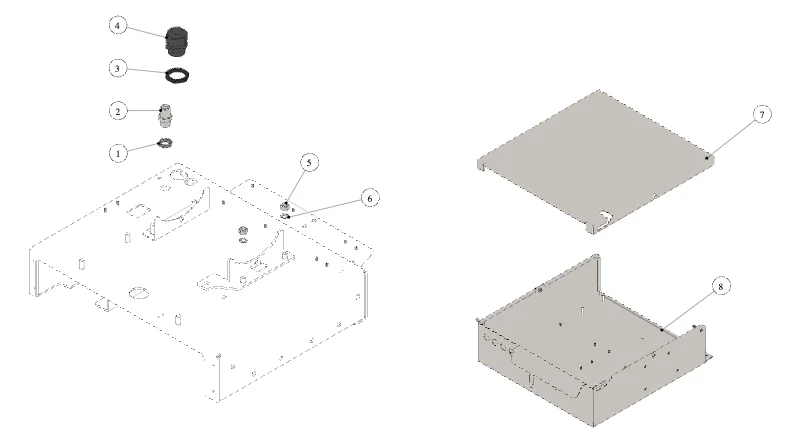

13 – Gehäuse

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 13 – Gehäuse (Explosionszeichnung)
  • Pos. 1 – Mutter G3/8 H6 WR21 behandelt (Art.-Nr. L183/1.01)
  • Pos. 3 – Mutter Kabelverschraubung PG21 schwarz (Art.-Nr. I.6.009)
  • Pos. 4 – Kabelverschraubung PG21 (Art.-Nr. L322/G)
  • Pos. 5 – Mutter M8 H8 WR13 Edelstahl A2 (Art.-Nr. L1002)
  • Pos. 6 – Washer 8,5X14X1,5 A2 (Art.-Nr. L1003)
  • Pos. 7 – Abdeckung Elektronikbox 1GR (Art.-Nr. C.1.472)
  • Pos. 8 – Elektronikbox Leva 1GR (Art.-Nr. C.1.474)

15 – Bedienfeld

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 15 – Bedienfeld (Explosionszeichnung)
  • Pos. 1 – Hauptschalter-Kit komplett BREMAS (Art.-Nr. F.1.183)
  • Pos. 2 – Schalter zweipolig 42A mit Kabeln IEC/UL (Art.-Nr. E.2.001.04)
  • Pos. 2 – Schalter dreipolig 20A mit Kabeln IEC/UL (Art.-Nr. E.2.002.04)
  • Pos. 2 – Schalter dreipolig 42A mit Kabeln IEC/UL (Art.-Nr. E.2.069.01)
  • Pos. 3 – Schalter Heißwasser mit weißer LED mit Sockel (Art.-Nr. E.2.051.R)
  • Pos. 4 – Bedienblende links Leva 1GR (Art.-Nr. C.1.345.1.SX)
  • Pos. 5 – Bedienblende rechts Leva 1GR (Art.-Nr. C.1.345.1.DX)
  • Pos. 6 – Kit Taste Drehgeber (Art.-Nr. 1011)
  • Pos. 7 – Displaygehäuse Leva (Art.-Nr. F.1.092)
  • Pos. 8 – Drehgeber Leva (Art.-Nr. E.2.062)
  • Pos. 9 – Displayglas (Art.-Nr. F.1.098)
  • Pos. 10 – Grafikdisplay mit 2 Platinen (Art.-Nr. E.1.042.01)
  • Pos. 11 – Abdeckung Displaygehäuse Leva (Art.-Nr. F.1.093)
  • Pos. 12 – Befestigungshalterung Display Leva (Art.-Nr. C.1.075.01)
  • Pos. 13 – Selftap.screw 2,2X6,5 Phil.round-Pan (Art.-Nr. I.1.086)
  • Pos. 14 – Kabel Heißwasser Leva (Art.-Nr. E.4.211)

17 – Dampf und Heißwasser

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 17 – Dampf und Heißwasser (Explosionszeichnung)
  • Pos. 1 – La Marzocco Heißwasserauslauf (L160/3.02) (Art.-Nr. L160/3.02)
  • Pos. 2 – Heißwasserauslauf Edelstahl Leva mit PTFE (Art.-Nr. T.2.130.R)
  • Pos. 3 – Verschraubung G1/4M-M20F WR24 H31 behandelt (Art.-Nr. F.4.007.02)
  • Pos. 4 – Washer 21X27X1,5 (Art.-Nr. L260/1A)
  • Pos. 5 – Spring Compres. WD 2,5 OD 15,5 L 18 S/S (Art.-Nr. F.3.156)
  • Pos. 6 – Washer 8,5X14X1,5 A2 (Art.-Nr. L1003)
  • Pos. 7 – Gasket Ball Joint Wand D14,5MM Pom (Art.-Nr. H.2.003.01)
  • Pos. 8 – O-Ring 2,62x12,37 PTFE (Art.-Nr. H.1.044)
  • Pos. 10 – La Marzocco Dampfdüse Pro Touch 1,5 mm (A.5.050) (Art.-Nr. A.5.050)
  • Pos. 11 – O-RING 1,78 x 7,65 VITON 70 ShA (H.1.027) (Art.-Nr. H.1.027)
  • Pos. 12 – Dampflanze Pro Touch Leva poliert (Art.-Nr. T.2.011)
  • Pos. 13 – Senkschraube Kreuzschlitz M4X20 A2 (Art.-Nr. I.1.076)
  • Pos. 14 – Abdeckung Schlitz Dampflanze Leva (Art.-Nr. F.3.064)
  • Pos. 15 – Buchse Dampflanze 37X45X5 (Art.-Nr. F.1.090)
  • Pos. 16 – O-Ring 1,78x41 EPDM 70 ShA (Art.-Nr. H.1.029)
  • Pos. 17 – Dichtung D43 H10 Anschluss Dampflanze Leva (Art.-Nr. H.2.009)
  • Pos. 18 – Abstandshalter Sonderausführung 33X45X14 Edelstahl (Art.-Nr. I.1.010)
  • Pos. 19 – Gewindestift Innensechskant M5X25 Edelstahl A2 (Art.-Nr. I.1.052)
  • Pos. 20 – Mutter M5 H4 WR8 Edelstahl A2 (Art.-Nr. DADO5M_INOX)
  • Pos. 21 – Gehäuse Dampflanze Leva (Art.-Nr. A.2.107)
  • Pos. 22 – PTFE-Schlauch 1/8-1/4 (Art.-Nr. T.3.001)

19 – Elektronisches Dampfventil

Wird geladen …

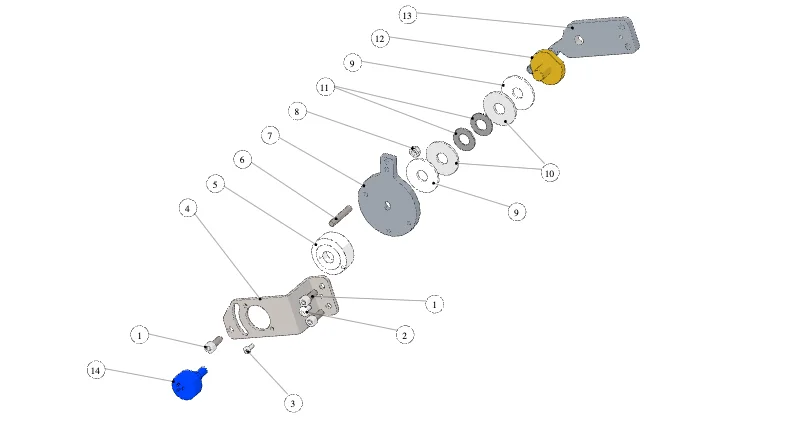

Teile werden geladen …La Marzocco Leva 1GR – 19 – Elektronisches Dampfventil (Explosionszeichnung)
  • Pos. 1 – Zylinderschraube mit Innensechskant M5X14 A2 (Art.-Nr. I.1.011)
  • Pos. 2 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
  • Pos. 3 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
  • Pos. 4 – Halterung Dampf rechts Leva (Art.-Nr. C.1.057.DX)
  • Pos. 5 – Schlitz mechanisches Potentiometer (Art.-Nr. F.4.006)
  • Pos. 6 – Gewindebolzen für Dampfventilnocken (Art.-Nr. I.1.037)
  • Pos. 7 – Hebel unten rechts Dampflanze Leva (Art.-Nr. C.1.349.DX.01)
  • Pos. 7 – Hebel unten links Dampflanze Leva (Art.-Nr. C.1.349.SX.01)
  • Pos. 8 – Mutter M5 H4 WR8 Edelstahl A2 (Art.-Nr. DADO5M_INOX)
  • Pos. 9 – Unterlegscheibe 10X30X2 PTFE (Art.-Nr. F.1.032)
  • Pos. 10 – Unterlegscheibe 10.7X30X1.8 A2 (Art.-Nr. I.1.033)
  • Pos. 11 – Belleville Spring 10X20X1,3 (Art.-Nr. I.5.003)
  • Pos. 13 – Befestigung Betätigungseinheit Dampf rechts (Art.-Nr. F.3.018.DX)
  • Pos. 14 – Potentiometer 10KOHM 340° IP65 (Art.-Nr. E.2.048)

21 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 21 – Hydraulik (Explosionszeichnung)

23 – Hydraulik

Wird geladen …

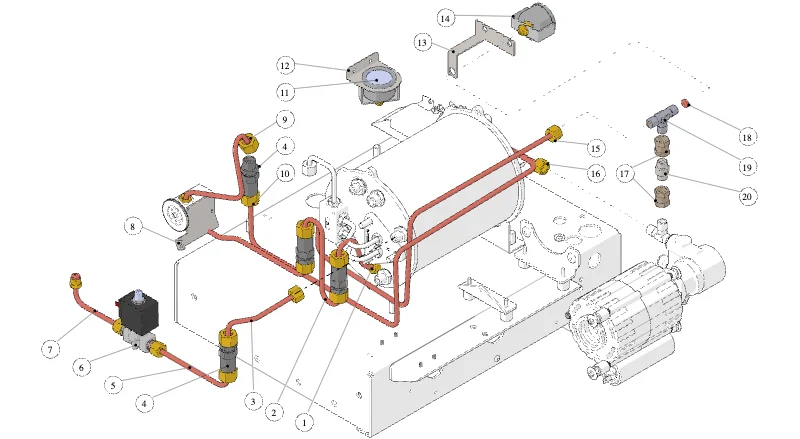

Teile werden geladen …La Marzocco Leva 1GR – 23 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Rohr Dampfboiler-Auslass – Rückschlagventil Strada (Art.-Nr. T.1.119)
  • Pos. 2 – Rohr Rückschlagventil – Rückschlagventil Dampfboiler Leva (Art.-Nr. T.1.198)
  • Pos. 3 – Rohr Dampfboiler – Rückschlagventil Leva 1GR (Art.-Nr. T.1.274)
  • Pos. 4 – Rückschlagventil G3/8M behandelt (Art.-Nr. L032/P.02)
  • Pos. 5 – Rohr Einlass-Magnetventil – Rückschlagventil Leva (Art.-Nr. T.1.207)
  • Pos. 6 – La Marzocco 3-Wege Magnet Ventil 220 / 240V (L100/E.02) (Art.-Nr. L100/E.02)
  • Pos. 6 – 3-Wege-Magnetventil 200V (Art.-Nr. L100/E200.01)
  • Pos. 7 – Rohr Mischventil – Heißwasser-Magnetventil Leva 1GR (Art.-Nr. T.1.273)
  • Pos. 8 – Halterung Heißwassermischung Leva (Art.-Nr. C.1.052)
  • Pos. 9 – Rohr Rückschlagventil – Mischventil Leva 1GR (Art.-Nr. T.1.276)
  • Pos. 11 – Manometer 0-3 beige mit Kapillare (Art.-Nr. E.3.002.01)
  • Pos. 12 – Halterung Manometer innen Leva (Art.-Nr. C.1.361)
  • Pos. 13 – Halterung Manometer Espresso Leva 1GR (Art.-Nr. C.1.468)
  • Pos. 14 – La Marzocco Manometer 0-18 Bar (weiß) Linea Mini (E.3.011) (Art.-Nr. E.3.011)
  • Pos. 15 – Rohr Pumpe – Mischventil Leva 1GR (Art.-Nr. T.1.275)
  • Pos. 16 – T-Stück Pumpe–Rückschlagventil Dampf Strada 1GR (Art.-Nr. T.1.181)
  • Pos. 17 – Verschraubung G1/4F-G1/4F WR17 (Art.-Nr. A.5.185)
  • Pos. 18 – Ferrule 3,5X11X5 T5 (Art.-Nr. L137/3)
  • Pos. 19 – T-Stück R1/4M SW13 behandelt (Art.-Nr. A.2.002.01)
  • Pos. 20 – La Marzocco Rückschlagventil H27,5 1/4″ (B.2.027) (Art.-Nr. B.2.027)

25 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 25 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Rohr Vorwärmer – Mischventil GS3 (Art.-Nr. T.2.110)
  • Pos. 2 – Rohr Dampfboiler – Proportionalmagnetventil Leva behandelt (Art.-Nr. T.1.225)
  • Pos. 3 – Solenoid Ventil Prop. 2 Way D5,5 24V (Art.-Nr. B.2.020.01)
  • Pos. 4 – T-Stück R1/4M SW13 behandelt (Art.-Nr. A.2.002.01)
  • Pos. 5 – Rohr Proportionalmagnetventil – Dampflanze (Art.-Nr. T.1.208)
  • Pos. 6 – Fitting G1/4F-G1/8F WR17 H21,6 Treated (Art.-Nr. A.5.154)
  • Pos. 7 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
  • Pos. 9 – Rohr Mischventil – Heißwasser-Magnetventil Leva 1GR (Art.-Nr. T.1.273)
  • Pos. 10 – 2-Wege-Magnetventil 220/240V (Art.-Nr. L053.02)
  • Pos. 10 – 2-Wege-Magnetventil 200V (Art.-Nr. L053/200.01)

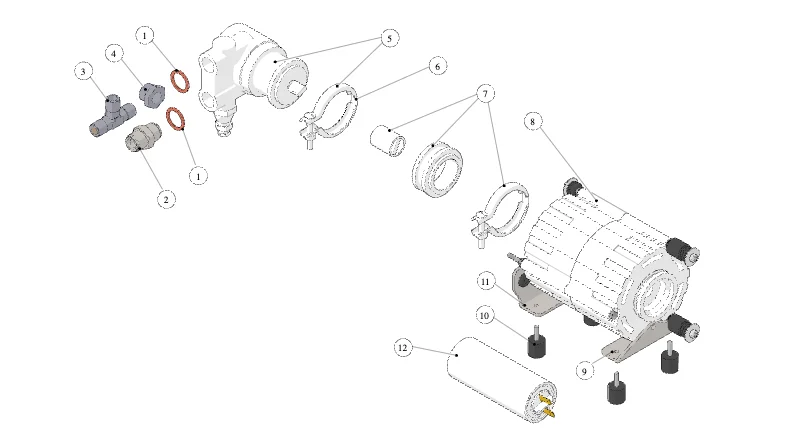

27 – Pumpenkopf und Motor (Rotationspumpe)

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 27 – Pumpenkopf und Motor (Rotationspumpe) (Explosionszeichnung)

29 – Fittings und Ventile

Wird geladen …

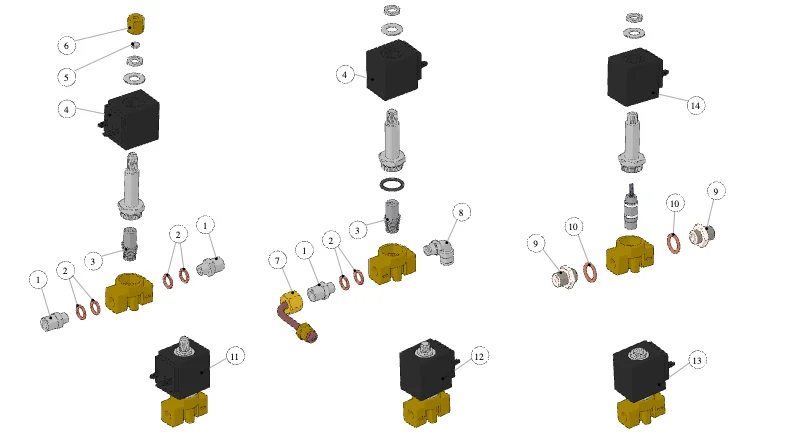

Teile werden geladen …La Marzocco Leva 1GR – 29 – Fittings und Ventile (Explosionszeichnung)

31 – Fittings und Ventile

Wird geladen …

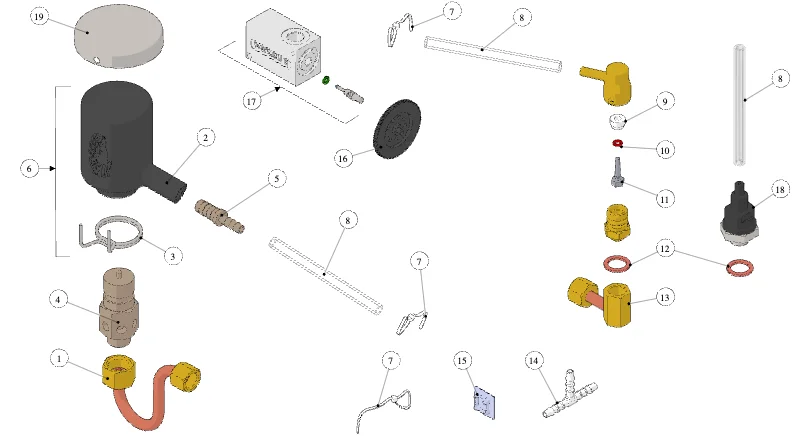

Teile werden geladen …La Marzocco Leva 1GR – 31 – Fittings und Ventile (Explosionszeichnung)

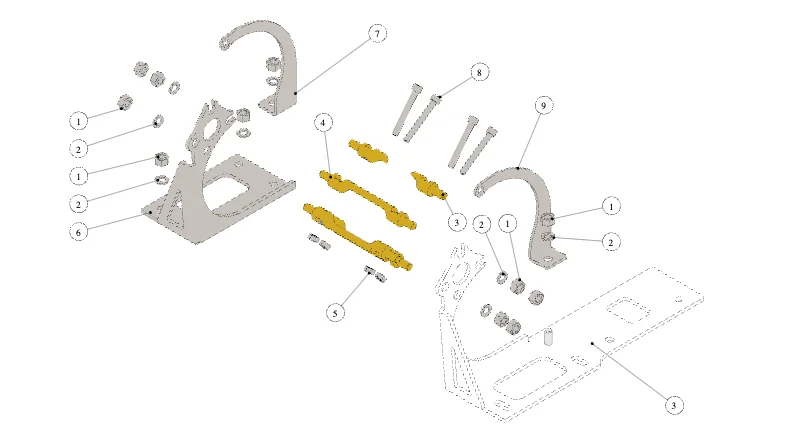

33 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 33 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Mutter M8 H8 WR13 Edelstahl A2 (Art.-Nr. L1002)
  • Pos. 2 – Washer 8,5X14X1,5 A2 (Art.-Nr. L1003)
  • Pos. 3 – Einzelschelle Boiler Hebelgruppe (Art.-Nr. F.8.007)
  • Pos. 4 – Doppelschelle Boiler Hebelgruppe (Art.-Nr. F.8.006)
  • Pos. 5 – Mutter M6 H5 WR10 A2 (Art.-Nr. I.1.049)
  • Pos. 6 – Halterung Boiler links Hebelgruppe (Art.-Nr. C.1.121.SX)
  • Pos. 7 – Platte Zugstange links Boiler Hebelbrühgruppe (Art.-Nr. C.1.287)
  • Pos. 8 – Zylinderschraube mit Innensechskant M6X50 Edelstahl (Art.-Nr. I.1.100)
  • Pos. 9 – Platte Zugstange rechts Boiler Hebelbrühgruppe (Art.-Nr. C.1.136)

35 – Kaffeeboiler

Wird geladen …

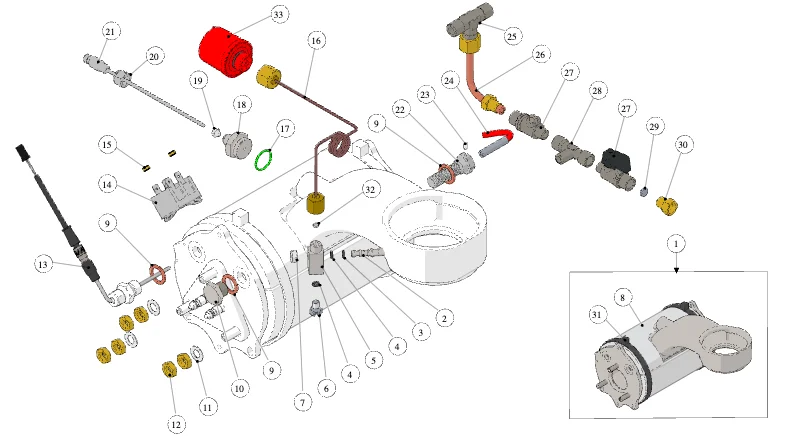

Teile werden geladen …La Marzocco Leva 1GR – 35 – Kaffeeboiler (Explosionszeichnung)

37 – Kaffeeboiler

Wird geladen …

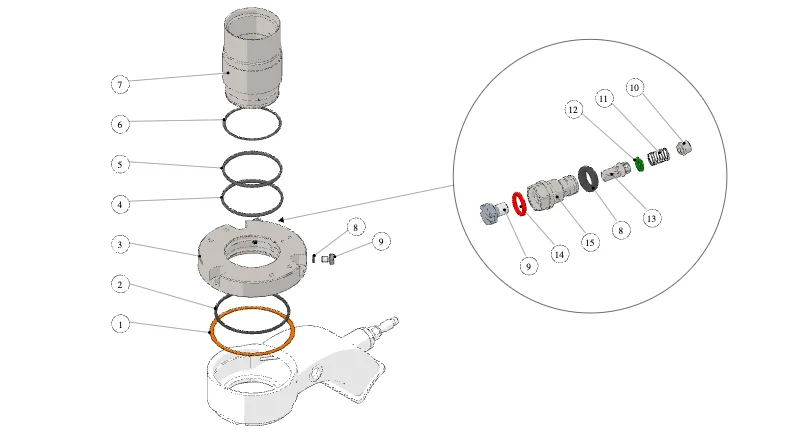

Teile werden geladen …La Marzocco Leva 1GR – 37 – Kaffeeboiler (Explosionszeichnung)

39 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 39 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Gewindebolzen Kolben Hebelgruppe (Art.-Nr. A.5.068)
  • Pos. 2 – Scheibe Kolbenstange Hebelgruppe (Art.-Nr. A.5.072)
  • Pos. 3 – Spring Dwire 2,5 Piston Block Leva (Art.-Nr. I.1.012)
  • Pos. 4 – Kolben Hebelgruppe (Art.-Nr. A.5.067)
  • Pos. 5 – Ring O-Ring-Halterung Kolben (Art.-Nr. A.5.069)
  • Pos. 6 – Senkschraube mit Innensechskant M3X8 A2 (Art.-Nr. I.1.004)
  • Pos. 7 – O-Ring 2,62X48,9 EPDM 70 SH (Art.-Nr. H.1.012)
  • Pos. 8 – Sicherungsring für Welle UNI 7435 D9 (Art.-Nr. I.1.103)
  • Pos. 9 – Kolbenstangenkopf (Art.-Nr. A.3.006)
  • Pos. 10 – Gewindebolzen Kipphebel Hebelgruppe (Art.-Nr. F.3.083)
  • Pos. 11 – Buchse 9X15X25 Hebelgruppe (Art.-Nr. F.1.088)
  • Pos. 12 – Gewindestift Innensechskant M4X6 (Art.-Nr. I.1.101)
  • Pos. 13 – Zylinderkopf Hebelgruppe (Art.-Nr. A.5.071)
  • Pos. 14 – Kolbenstange Hebelgruppe (Art.-Nr. A.5.062)
  • Pos. 15 – Abstandshalter Dichtungen Kolbenstange Edelstahl (Art.-Nr. A.5.073)
  • Pos. 16 – Verschluss Zylinderkopf (Art.-Nr. A.5.074)
  • Pos. 17 – Wartungsset Kolben Leva (Art.-Nr. 1001)
  • Pos. 18 – O-Ring-Set Stange (Art.-Nr. 1002)
  • Pos. 19 – Kolben komplett Leva (Art.-Nr. 1003)
  • Pos. 20 – Nockenrolle Set (Art.-Nr. 1004)

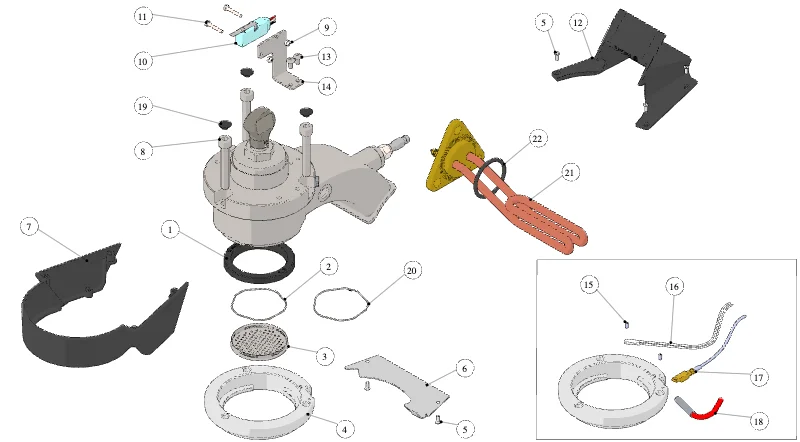

41 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 41 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Brühgruppendichtung Hebelbrühgruppe (Art.-Nr. H.3.008)
  • Pos. 2 – Feder für Duschsieb mit Schlitzen Leva (Art.-Nr. I.1.024.01)
  • Pos. 3 – Duschsieb mit Schlitzen für Feder Leva (Art.-Nr. A.5.075.01)
  • Pos. 4 – Bajonettring verchromt Hebelgruppe (Art.-Nr. A.3.007.01)
  • Pos. 5 – Senkschraube Kreuzschlitz M3X6 A2 (Art.-Nr. I.1.060)
  • Pos. 6 – untere Schutzabdeckung Hebelbrühgruppe (Art.-Nr. C.1.176)
  • Pos. 7 – Schutzabdeckung vorne Hebelbrühgruppe (Art.-Nr. C.2.045)
  • Pos. 8 – Zylinderschraube mit Innensechskant M8X52 A2 70 (Art.-Nr. L110.01)
  • Pos. 9 – Self Lock Nut M3 H4 WR5,5 Galvanized (Art.-Nr. DADO3AUTOBL)
  • Pos. 10 – Mikroschalter-Kit mit Kabelschuhen (Art.-Nr. E.2.039)
  • Pos. 11 – Sechskantschraube M3X20 A2 (Art.-Nr. I.1.055)
  • Pos. 12 – Schutzabdeckung hinten Hebelbrühgruppe (Art.-Nr. C.2.046)
  • Pos. 13 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
  • Pos. 14 – Halterung Sensor Hebelgruppe (Art.-Nr. C.1.138)
  • Pos. 15 – Gewindestift Innensechskant M3X6 Edelstahl (Art.-Nr. I.1.102)
  • Pos. 17 – Ringtemperaturfühler PT1000 (Art.-Nr. E.1.045)
  • Pos. 18 – Cartridge Heater W70 V230 6,5X31 (Art.-Nr. E.6.022)
  • Pos. 19 – Abdeckkappe D13 für Innensechskant M8 ES6 LDPE schwarz (Art.-Nr. F.1.110)
  • Pos. 20 – Feder Duschsieb Leva mit Stiften (Art.-Nr. I.1.148)
  • Pos. 21 – La Marzocco Heizung 800W, 220V (E.6.004.03) (Art.-Nr. E.6.004.03)
  • Pos. 21 – Heizung W500 V200 Dreiecksflansch (Art.-Nr. E.6.006.03)
  • Pos. 21 – Heizung W1200 V240 Dreiecksflansch (Art.-Nr. E.6.015.01)
  • Pos. 22 – La Marzocco O-Ring Heizung Dampf- / Brühboiler (F.2.014.01) (Art.-Nr. F.2.014.01)

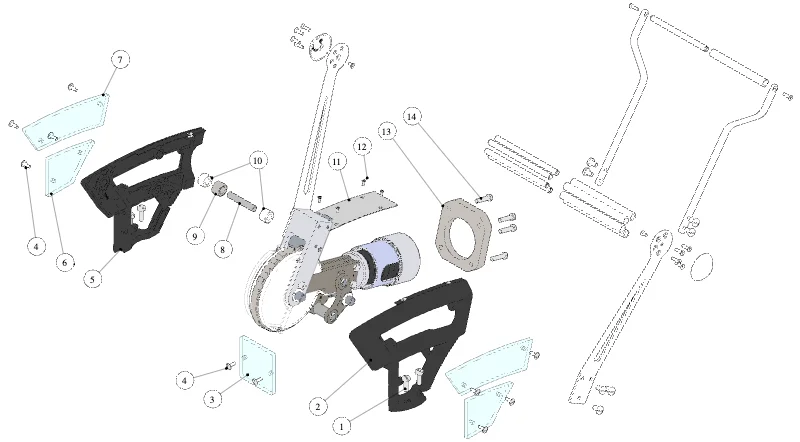

43 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 43 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Flachkopfschraube M6X20 (Art.-Nr. I.1.096)
  • Pos. 2 – Seitenblende rechts Hebelgruppe (Art.-Nr. C.3.018.DX)
  • Pos. 2 – Seitenblende rechts Hebelgruppe 90° (Art.-Nr. C.3.018.DX.90)
  • Pos. 3 – Frontblende Hebelgruppe (Art.-Nr. C.5.013)
  • Pos. 4 – Flachrundschraube Schlitz M4X10 (Art.-Nr. I.1.099)
  • Pos. 5 – Seitenblende links Hebelgruppe (Art.-Nr. C.3.018.SX)
  • Pos. 5 – Seitenblende links Hebelgruppe 90° (Art.-Nr. C.3.018.SX.90)
  • Pos. 6 – Blende unten Hebelgruppe (Art.-Nr. C.5.014)
  • Pos. 7 – Blende oben Hebelgruppe (Art.-Nr. C.5.015)
  • Pos. 8 – Gewindebolzen Nadellager (Art.-Nr. F.3.084)
  • Pos. 9 – Nadellager 9X19X12 (Art.-Nr. F.3.085)
  • Pos. 10 – Spacer 9X18X11,5 Plastic (Art.-Nr. I.6.007)
  • Pos. 11 – Blende oben Hebelgruppe (Art.-Nr. C.1.273)
  • Pos. 12 – Senkschraube Kreuzschlitz M3X6 A2 (Art.-Nr. I.1.060)
  • Pos. 13 – Verschluss hintere Seitenblenden Hebelgruppe 90° (Art.-Nr. C.1.229.90)
  • Pos. 13 – Verschluss hintere Seitenblenden Hebelgruppe (Art.-Nr. C.1.532)
  • Pos. 14 – Zylinderschraube M6X25 (Art.-Nr. I.1.098)

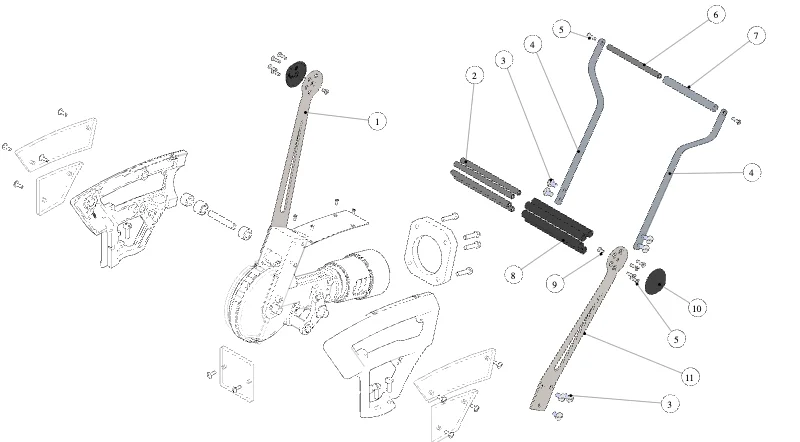

45 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 45 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Seitenblende Haupthebel (Art.-Nr. C.1.293.SX)
  • Pos. 1 – Seitenblende Haupthebel 90° (Art.-Nr. C.1.293.SX.90)
  • Pos. 2 – Zuganker Griff primär (Art.-Nr. F.6.007)
  • Pos. 3 – Flachkopfschraube M6X10 (Art.-Nr. I.1.097)
  • Pos. 4 – Seitenblende Nebenhebel (Art.-Nr. C.1.294)
  • Pos. 4 – Seitenblende Nebenhebel 90° (Art.-Nr. C.1.294.90)
  • Pos. 5 – Senkschraube Kreuzschlitz M4X14 A2 (Art.-Nr. I.1.093)
  • Pos. 6 – Zuganker Griff sekundär (Art.-Nr. F.6.008)
  • Pos. 7 – Griff Nebenhebel 90° behandelt (Art.-Nr. C.1.355.90)
  • Pos. 7 – Griff Nebenhebel (Art.-Nr. C.2.039)
  • Pos. 8 – Griff Haupthebel 90° behandelt (Art.-Nr. C.1.353.90)
  • Pos. 8 – Griff Haupthebel (Art.-Nr. C.2.038)
  • Pos. 9 – Senkschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.057)
  • Pos. 10 – Gewindekappe M4 Hebel (Art.-Nr. F.1.096)
  • Pos. 10 – Gewindekappe M4 Hebel 90° behandelt (Art.-Nr. F.3.068.90)
  • Pos. 11 – Seitenblende Haupthebel (Art.-Nr. C.1.293.DX)
  • Pos. 11 – Seitenblende Haupthebel 90° (Art.-Nr. C.1.293.DX.90)

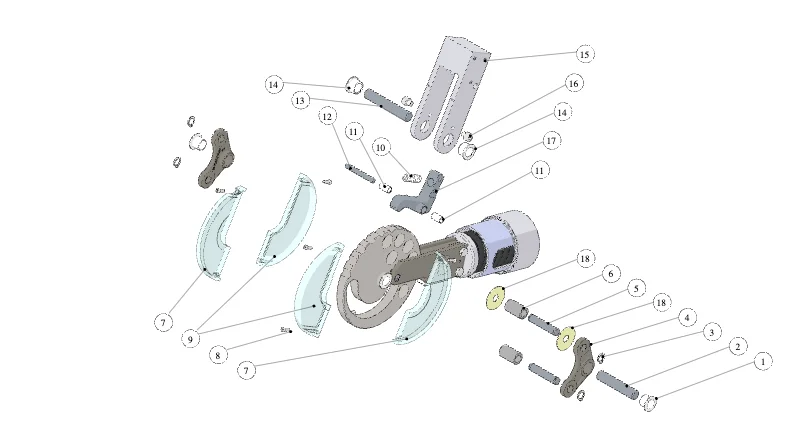

47 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 47 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Bundbuchse 12X14X12 (Art.-Nr. F.1.085)
  • Pos. 2 – Kipphebelwelle (Art.-Nr. F.3.082)
  • Pos. 3 – Sicherungsring für Welle UNI 7435 D9 (Art.-Nr. I.1.103)
  • Pos. 4 – Kipphebel Hebelbrühgruppe (Art.-Nr. F.8.009)
  • Pos. 5 – Gewindebolzen Kipphebel Hebelgruppe (Art.-Nr. F.3.083)
  • Pos. 6 – Buchse 9X15X25 Hebelgruppe (Art.-Nr. F.1.088)
  • Pos. 7 – drehbare Schutzabdeckung mit Gewinde Hebelbrühgruppe (Art.-Nr. C.2.044)
  • Pos. 8 – Flachkopfschraube Kreuzschlitz M3X10 A2 (Art.-Nr. VITE3X10)
  • Pos. 9 – drehbare Schutzabdeckung Hebelbrühgruppe (Art.-Nr. C.2.042)
  • Pos. 10 – Spring Compression 1,7X9X26 Galvanized (Art.-Nr. I.3.014)
  • Pos. 11 – Bushing 6X8X13,8 (Art.-Nr. F.1.083)
  • Pos. 12 – Gewindebolzen Auslösehebel Hebelgruppe (Art.-Nr. F.3.088)
  • Pos. 13 – Nockenwelle (Art.-Nr. F.3.087)
  • Pos. 14 – Bushing Flanged 12X16X11,5 (Art.-Nr. F.1.076)
  • Pos. 15 – Gabel Hebelgriff (Art.-Nr. C.3.014.01)
  • Pos. 16 – Zylinderschraube mit Innensechskant M6X6 (Art.-Nr. I.1.105)
  • Pos. 17 – Hebelbrühgruppe (Art.-Nr. F.3.062)
  • Pos. 18 – Abstandshalter 9X30X1 Kunststoff (Art.-Nr. F.1.101)

49 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 49 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Sechskantschraube M6X20 (Art.-Nr. I.1.058)
  • Pos. 2 – Gewindestift Innensechskant M4X6 (Art.-Nr. I.1.101)
  • Pos. 3 – Distanzscheibe mechanische Gabelfeder (Art.-Nr. F.1.087)
  • Pos. 4 – Senkschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.057)
  • Pos. 5 – feste Schutzabdeckung rechts Hebelbrühgruppe (Art.-Nr. C.2.043.DX)
  • Pos. 6 – Bushing Flanged 12X16X11,5 (Art.-Nr. F.1.076)
  • Pos. 7 – Bundbuchse 12X14X12 (Art.-Nr. F.1.085)
  • Pos. 8 – Senkschraube mit Innensechskant M5X12 A2 (Art.-Nr. I.1.044)
  • Pos. 9 – Nocke Hebelgruppe mit Buchsen und Position (Art.-Nr. F.3.093.R)
  • Pos. 10 – Nockenwelle (Art.-Nr. F.3.087)
  • Pos. 11 – feste Schutzabdeckung links Hebelbrühgruppe (Art.-Nr. C.2.043.SX)
  • Pos. 12 – Gewindebolzen Rollenbuchse Hebelgruppe (Art.-Nr. F.3.086)
  • Pos. 13 – Nockenrolle Hebelbrühgruppe (Art.-Nr. F.1.086)
  • Pos. 14 – Mechanischer Gabelhebel Brühgruppe (Art.-Nr. F.8.008)
  • Pos. 15 – Schlitz vordere Feder Hebelgruppe (Art.-Nr. F.6.011)
  • Pos. 16 – Feder Stange Hebelgruppe (Art.-Nr. C.1.272)
  • Pos. 17 – Führungsring Stange (Art.-Nr. A.7.007)
  • Pos. 18 – Spring Compression 4,4X35,3X26,5 (Art.-Nr. I.1.031)
  • Pos. 19 – Spring Compression 6,5X49,8X128,3 (Art.-Nr. I.1.114)
  • Pos. 20 – Schlitz einstellbare Feder Hebelgruppe (Art.-Nr. C.3.015)
  • Pos. 21 – Nutblock verstellbare Feder (Art.-Nr. C.3.016)

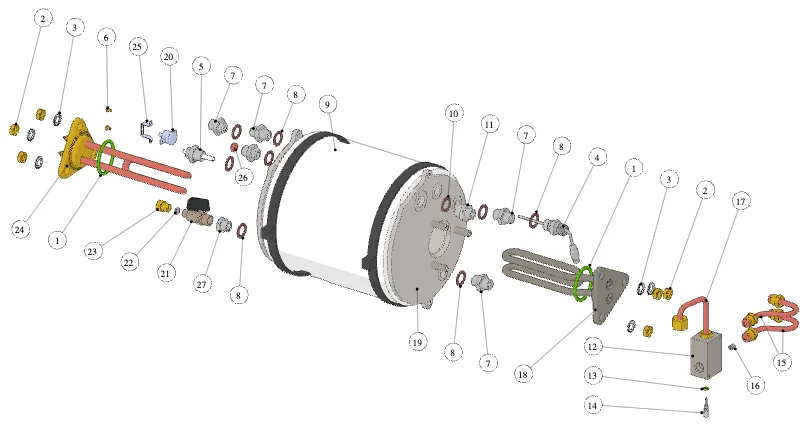

51 – Dampfboiler

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 51 – Dampfboiler (Explosionszeichnung)

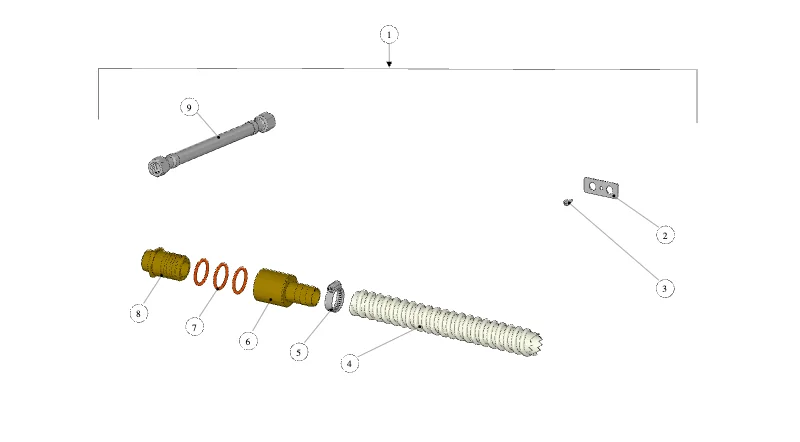

53 – Wasseranschluss

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 53 – Wasseranschluss (Explosionszeichnung)

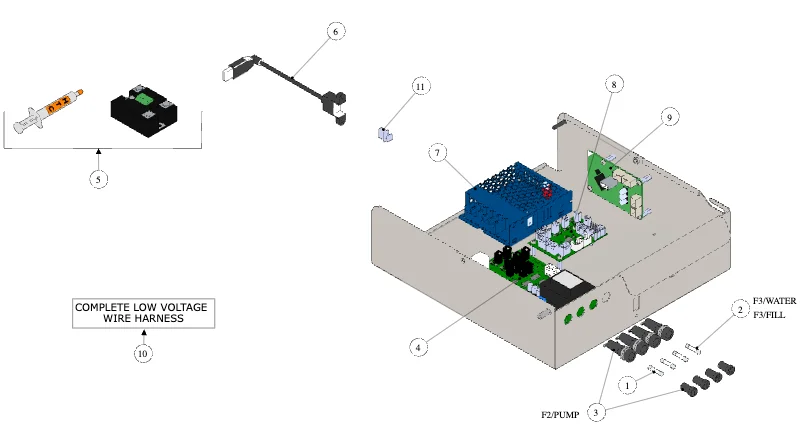

55 – Elektrikbox

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 55 – Elektrikbox (Explosionszeichnung)
  • Pos. 1 – La Marzocco Sicherung 3,15 A (E.2.073) (Art.-Nr. E.2.073)
  • Pos. 2 – Sicherung 160 mA flink (Art.-Nr. E.2.074)
  • Pos. 3 – UL-Sicherungshalter (Art.-Nr. E.2.004)
  • Pos. 4 – Universalplatine (Art.-Nr. E.1.023.05)
  • Pos. 5 – SSR doppelt 25A 240V mit Wärmeleitpaste (Art.-Nr. E.4.177.R)
  • Pos. 5 – SSR doppelt 50A 600V mit Wärmeleitpaste (Art.-Nr. E.4.197.R)
  • Pos. 6 – USB-Kabel Linea PB / Strada EP (Art.-Nr. E.2.040)
  • Pos. 7 – Power Supply 24VDC 2,2A Leva (Art.-Nr. E.2.007)
  • Pos. 8 – Dampfplatine (Art.-Nr. E.1.043)
  • Pos. 9 – Cortex-Platine (Art.-Nr. E.1.041.02)
  • Pos. 10 – Kabelbaum Leva 1 GR Niederspannung (Art.-Nr. E.4.223)
  • Pos. 11 – Abdeckung USB-Anschluss (Art.-Nr. F.1.219)

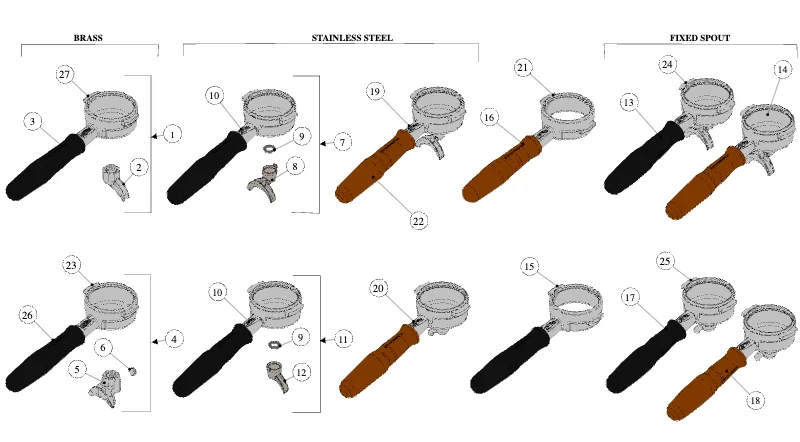

57 – Siebträger

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 57 – Siebträger (Explosionszeichnung)

59 – Filter

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 59 – Filter (Explosionszeichnung)

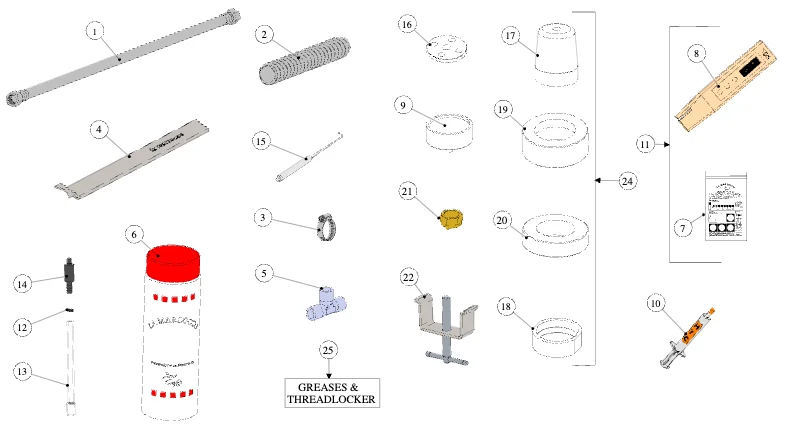

61 – Schläuche und Zubehör

Wird geladen …
Teile werden geladen …La Marzocco Leva 1GR – 61 – Schläuche und Zubehör (Explosionszeichnung)
  • Pos. 1 – Panzerschlauch G3/8F 50CM (Art.-Nr. L305/050.01)
  • Pos. 1 – Panzerschlauch G3/8F 120CM (Art.-Nr. L305/120.01)
  • Pos. 1 – Panzerschlauch G3/8F 210CM (Art.-Nr. L305/210.01)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 50CM NSF (Art.-Nr. L306/050)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 120CM NSF (Art.-Nr. L306/120)
  • Pos. 1 – Panzerschlauch G3/8F 210CM NSF (Art.-Nr. L306/210)
  • Pos. 1 – Panzerschlauch G3/8F 90° 210CM NSF (Art.-Nr. L306/210/C)
  • Pos. 1 – Panzerschlauch 3/8 Klemmring 210CM NSF (Art.-Nr. T.5.003)
  • Pos. 2 – Transparenter Panzerschlauch Ablauf (Art.-Nr. L308)
  • Pos. 3 – Schlauchschelle 16/25 H9 W2 AISI430 (Art.-Nr. L312)
  • Pos. 4 – Abziehwerkzeug Wasserverteiler Leva (Art.-Nr. UT011)
  • Pos. 5 – T-Stück R3/8M SW17 behandelt (Art.-Nr. A.2.022.01)
  • Pos. 6 – La Marzocco Kaffeefettlöser / Puly Caff (F.9.021) (Art.-Nr. F.9.021)
  • Pos. 7 – La Marzocco Wassertest Kit (F.9.000.02) (Art.-Nr. F.9.000.02)
  • Pos. 8 – Digitales TDS-Messgerät (Art.-Nr. F.9.003)
  • Pos. 9 – Einsetzwerkzeug Wasserverteiler (Art.-Nr. UT014)
  • Pos. 10 – Wärmeleitpaste HTC Spritze 2ML (Art.-Nr. F.1.065)
  • Pos. 11 – Wassertest-Kit (Art.-Nr. 941)
  • Pos. 12 – O-Ring 1,78x4,47 EPDM 70 ShA (Art.-Nr. H.1.021)
  • Pos. 13 – Silikonschlauch Unterdruckventil (Art.-Nr. T.4.001)
  • Pos. 14 – Hose Connector M6 D7,2 Di3 (Art.-Nr. A.7.009)
  • Pos. 15 – La Marzocco Dichtungswerkzeug (UT008) (Art.-Nr. UT008)
  • Pos. 16 – Montagewerkzeug Kolbenring (Art.-Nr. UT015)
  • Pos. 17 – Konisches Montagewerkzeug Kolbendichtungen (Art.-Nr. UT016)
  • Pos. 18 – Werkzeug zum Einsetzen des Kolbens (Art.-Nr. UT017)
  • Pos. 19 – Montagewerkzeug Kolbendichtungen Typ 2 (Art.-Nr. UT018)
  • Pos. 20 – Montagewerkzeug Kolbendichtungen Typ 1 (Art.-Nr. UT019)
  • Pos. 21 – Konisches Montagewerkzeug Stangendichtungen (Art.-Nr. UT021)
  • Pos. 22 – Werkzeug zum Ausbau des Kolbens (Art.-Nr. UT022)
  • Pos. 23 – Leva Komplett-Teileset (Art.-Nr. 1005)
  • Pos. 24 – Leva Werkzeug-Kit (Art.-Nr. 1007)
  • Pos. 25 – Silikonfett lebensmittelecht 111 KG 1 (Art.-Nr. V073)
  • Pos. 25 – Schmierfett Parker Super Lube 55gr (Art.-Nr. V076)
  • Pos. 25 – Vaselinefett Lubritex 0.900KG (Art.-Nr. V078)
  • Pos. 25 – Loxeal 58-11 Flüssigdichtmittel (Art.-Nr. V099)
  • Shop Kategorien
Menü
Nach oben
Der Artikel wurde in den Warenkorb gelegt
