Ersatzteile

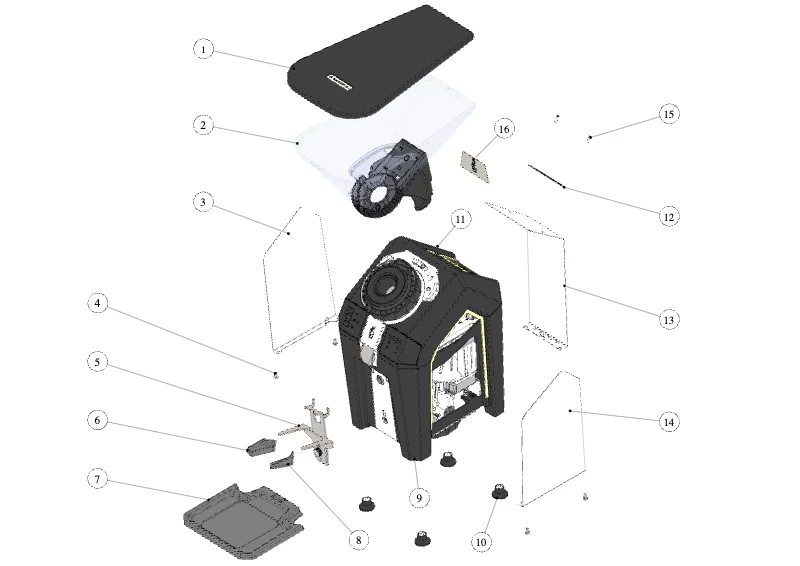

07 – Gehäuse

Wird geladen …

Teile werden geladen …

• Pos. 1 – Deckel Bohnenbehälter Mühle Jay (Art.-Nr. C.2.091.R)
• Pos. 2 – Bohnenbehälter komplett Mühle Jay (Art.-Nr. 1074)
• Pos. 3 – Blech links Jay (Art.-Nr. C.1.830.SX)
• Pos. 4 – Zylinderschraube mit Kreuzschlitz 4X8 Edelstahl (Art.-Nr. I.1.203)
• Pos. 5 – Siebträgerhalter Mühle Jay (Art.-Nr. 1075)
• Pos. 6 – Gabelschutz links (Art.-Nr. F.2.084.SX.01)
• Pos. 7 – Schale vorne (Art.-Nr. C.2.084)
• Pos. 8 – Gabelschutz rechts (Art.-Nr. F.2.084.DX.01)
• Pos. 9 – Rahmen unten Mühle Jay schwarz (Art.-Nr. C.3.048.60)
• Pos. 10 – Fuß D28X16 M4x10 M Gummi nicht abfärbend (Art.-Nr. F.2.094)
• Pos. 11 – Abdeckung Mühle Jay schwarz (Art.-Nr. C.3.049.60)
• Pos. 12 – Logo “La Marzocco” Edelstahl Mühle Jay (Art.-Nr. D.4.078)
• Pos. 13 – Rückblech Jay (Art.-Nr. C.1.829)
• Pos. 14 – Seitenblech rechts Jay (Art.-Nr. C.1.830.DX)
• Pos. 15 – Senkschraube Kreuzschlitz M4X12 Edelstahl (Art.-Nr. I.1.265)

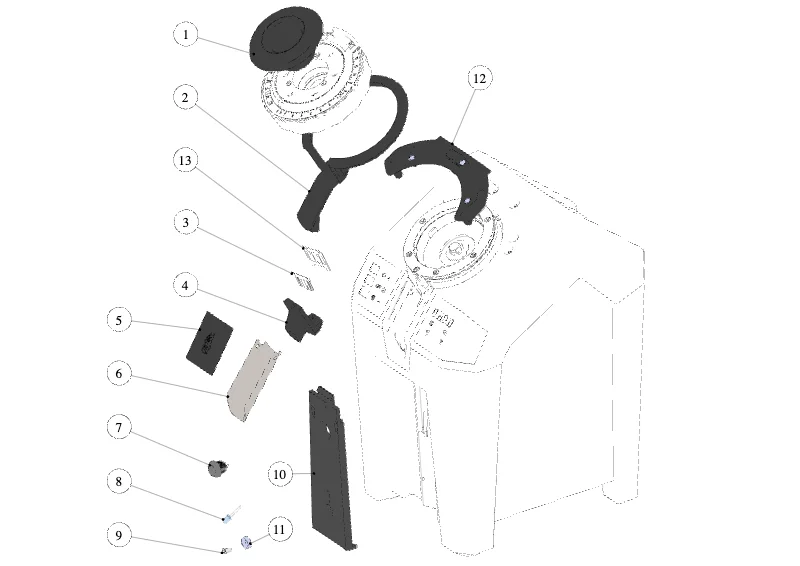

09 – Gehäuse

Wird geladen …

Teile werden geladen …

• Pos. 1 – Dichtung Bohnenbehälter (Art.-Nr. C.2.085)
• Pos. 2 – Dichtung Abdeckung Jay (Art.-Nr. H.2.015)
• Pos. 3 – Jay Flap 0,2 MM Thick (Art.-Nr. A.5.229)
• Pos. 5 – Frontabdeckung Mahlguttrichter (Art.-Nr. C.2.087)
• Pos. 6 – Kaffeetrichter Jay (Art.-Nr. C.1.828)
• Pos. 7 – Runde Taste mit Kabel 300mm (Art.-Nr. E.2.129.02)
• Pos. 8 – LED-Beleuchtung Barista Mühle Jay (Art.-Nr. E.4.434)
• Pos. 9 – Senkschraube Kreuzschlitz M4X8 (Art.-Nr. I.1.088)
• Pos. 10 – Abdeckung Siebträgerhalter Jay (Art.-Nr. C.2.086)
• Pos. 11 – Magnet D12X4 W/Hole 1,6 kgf Nickel Plate (Art.-Nr. F.9.018)
• Pos. 12 – Verbindungskanal Bohnenbehälter (Art.-Nr. F.1.315.R)
• Pos. 13 – Schutzgitter (Art.-Nr. C.1.834)

11 – Jay Baugruppe & Motor

Wird geladen …

Teile werden geladen …

• Pos. 1 – Ring mit Skala komplett (Art.-Nr. 1076)
• Pos. 2 – Senkschraube Kreuzschlitz M3X6 A2 (Art.-Nr. I.1.060)
• Pos. 4 – Sechskantflanschschraube M6X16 mit Sperrverzahnung (Art.-Nr. I.1.259)
• Pos. 5 – Halterscheibe Mahlwerk unten (Art.-Nr. A.5.217)
• Pos. 6 – Washer 6,4X24X1,6 Din 9021 S/S A2 (Art.-Nr. I.1.260)
• Pos. 7 – Senkschraube Kreuzschlitz M4X8 (Art.-Nr. I.1.088)
• Pos. 8 – Washer Large Series 4,3X12X1 S/S A2 (Art.-Nr. I.1.234)
• Pos. 9 – Zylinderschraube Kreuzschlitz M4X10 Stahl ISO 7048 (Art.-Nr. I.1.230)
• Pos. 10 – Mahlscheiben-Set Mühle Jay (Art.-Nr. 1077)
• Pos. 11 – Fühlerring (Art.-Nr. F.3.185)
• Pos. 12 – Spring Compression 0,4x4x8,2 (Art.-Nr. I.1.261)
• Pos. 13 – Mikroschalter Mühle Jay (Art.-Nr. E.4.548)
• Pos. 14 – Halterung Mikroschalter Nutmutter (Art.-Nr. F.1.309)
• Pos. 15 – Zylinderschraube mit Kreuzschlitz 4X8 Edelstahl (Art.-Nr. I.1.203)
• Pos. 16 – NIDEC-FIR 220V Motor RDCAM0015 (Art.-Nr. E.7.030.01)
• Pos. 16 – NIDEC-FIR 110v Motor RDCAM0017 (Art.-Nr. E.7.031.01)
• Pos. 17 – Reedschalter Mühle Jay (Art.-Nr. E.4.435.01)
• Pos. 18 – O-Ring EPDM 2,62X37,77 durezza 70 ShA (Art.-Nr. H.1.060)

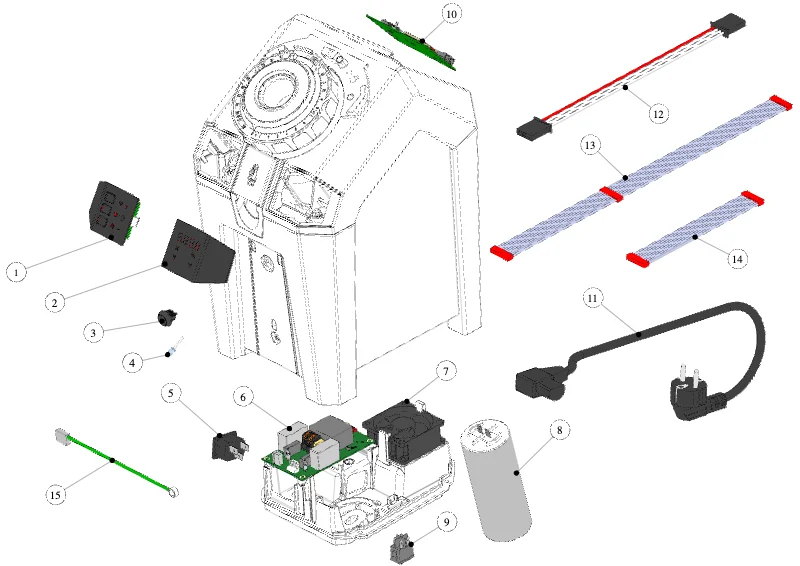

13 – Elektrik

Wird geladen …

Teile werden geladen …

• Pos. 1 – Tastenfeld Mühle Jay (Art.-Nr. E.2.139)
• Pos. 2 – Display Mühle Jay (Art.-Nr. E.1.098)
• Pos. 3 – Runde Taste mit Kabel 300mm (Art.-Nr. E.2.129.02)
• Pos. 4 – LED-Beleuchtung Barista Mühle Jay (Art.-Nr. E.4.434)
• Pos. 5 – Kaltgeräte-Einbaustecker IEC C14 10A IEC 15A UL (Art.-Nr. E.4.358)
• Pos. 5 – Netzkabel 3X0.75 Schukostecker (Art.-Nr. E.4.376)
• Pos. 6 – Motorplatine MG-EG (Art.-Nr. E.1.085.01)
• Pos. 6 – Motorplatine MG-EG Korea (Art.-Nr. E.1.092.01)
• Pos. 7 – Lüfter 12V 60x60x25 mit Kabel (Art.-Nr. F.1.314)
• Pos. 8 – Kondensator 60 uF (Art.-Nr. E.2.140)
• Pos. 8 – Capacitor 31,5 uF 450V S0 (Art.-Nr. E.2.141)
• Pos. 9 – Schlüsselschalter zweipolig R19 (Art.-Nr. E.2.135.02)
• Pos. 10 – La Marzocco Pico CPU Board (E.1.086.03) (Art.-Nr. E.1.086.03)
• Pos. 11 – Netzkabel 16A Schukostecker (Art.-Nr. E.4.225)
• Pos. 11 – Netzkabel 3XAWG18 Stecker USA (Art.-Nr. E.4.244)
• Pos. 11 – Netzkabel 3X1 Stecker Großbritannien (Art.-Nr. E.4.308)
• Pos. 11 – Netzkabel 3X1 Stecker Australien (Art.-Nr. E.4.309)
• Pos. 11 – Netzkabel 3X1 Stecker China (Art.-Nr. E.4.310)
• Pos. 11 – Netzkabel 3X1 Stecker Brasilien (Art.-Nr. E.4.314)
• Pos. 11 – Netzkabel 3X1 Stecker Schweiz (Art.-Nr. E.4.315)
• Pos. 11 – Netzkabel 3X1 Stecker Korea (Art.-Nr. E.4.316)
• Pos. 11 – Netzkabel Taiwan/Japan (Art.-Nr. E.4.367)
• Pos. 12 – Flachbandkabel Tastenfeld Jay (Art.-Nr. E.4.437)
• Pos. 13 – Flachbandkabel Display Jay (Art.-Nr. E.4.436)
• Pos. 14 – Flachbandkabel Platinenanschluss (Art.-Nr. E.4.371.01)
• Pos. 15 – Erdungskabel Pico (Art.-Nr. E.4.385)

15 – Waagen-Kit

Wird geladen …

Teile werden geladen …

• Pos. 1 – La Marzocco Pico & Jay Grind by weight Kit (1068) (Art.-Nr. 1068)
