07 – Swan Baugruppe

Wird geladen …

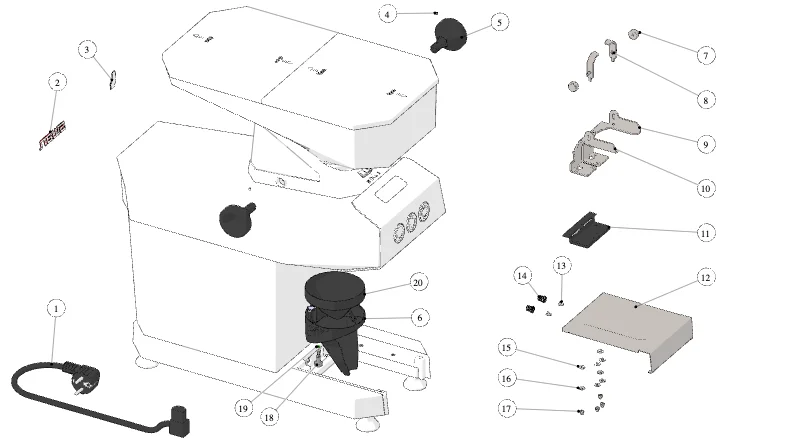

Teile werden geladen …La Marzocco Swan – 07 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Netzkabel 16A Schukostecker (Art.-Nr. E.4.225)
  • Pos. 1 – Netzkabel 3X1 Stecker Großbritannien (Art.-Nr. E.4.308)
  • Pos. 1 – Netzkabel 3X1 Stecker Australien (Art.-Nr. E.4.309)
  • Pos. 1 – Netzkabel 3X1 Stecker China (Art.-Nr. E.4.310)
  • Pos. 1 – Netzkabel 3X1 Stecker Brasilien (Art.-Nr. E.4.314)
  • Pos. 1 – Netzkabel 3X1 Stecker Schweiz (Art.-Nr. E.4.315)
  • Pos. 1 – Netzkabel 3X1 Stecker Korea (Art.-Nr. E.4.316)
  • Pos. 1 – Netzkabel 3XAWG14 Nordamerika (Art.-Nr. E.4.356)
  • Pos. 1 – Netzkabel Taiwan/Japan (Art.-Nr. E.4.367)
  • Pos. 2 – Logo Swan RAL 3002 (Art.-Nr. D.4.044)
  • Pos. 3 – Logo Löwe selbstklebend (Art.-Nr. D.3.036)
  • Pos. 4 – Gewindestift Innensechskant M3X3 (Art.-Nr. I.1.130)
  • Pos. 5 – Griff Mahlgradverstellung (Art.-Nr. F.6.020.02)
  • Pos. 6 – Auswurfschacht außen Swan (Art.-Nr. 1302)
  • Pos. 7 – Griff Verstellung Siebträgerhalter (Art.-Nr. F.3.149)
  • Pos. 8 – Platte Siebträgerhalter (Art.-Nr. C.1.529)
  • Pos. 9 – Halter Siebträger rechts (Art.-Nr. F.3.129.01)
  • Pos. 10 – Halter Siebträger links (Art.-Nr. F.3.128.01)
  • Pos. 11 – Isolierung Siebträgerhalter (Art.-Nr. F.1.199.01)
  • Pos. 12 – Kaffeemehlbehälter (Art.-Nr. C.1.533)
  • Pos. 13 – Flachkopfschraube Kreuzschlitz M3X5 A2 (Art.-Nr. I.1.054)
  • Pos. 14 – Spring 0,7X10,6X10,6 Nickel P. Conical (Art.-Nr. F.3.021.01)
  • Pos. 15 – Buchse Essentra MNI-5-3 (Art.-Nr. F.1.291)
  • Pos. 16 – Washer 3,2X9X0,8 S/S A2 (Art.-Nr. I.1.149)
  • Pos. 17 – Cap Nut M3 H6,5 CH5,5 (Art.-Nr. I.1.108)
  • Pos. 18 – Unverlierbare Schraube M4X10 (Art.-Nr. F.6.019)
  • Pos. 19 – La Marzocco O-Ring 1,78 x 2,9 FKM 70 ShA (H.1.007.01) (Art.-Nr. H.1.007.01)
  • Pos. 20 – Kaffeeschacht innen (Art.-Nr. F.1.205)

09 – Swan Baugruppe

Wird geladen …

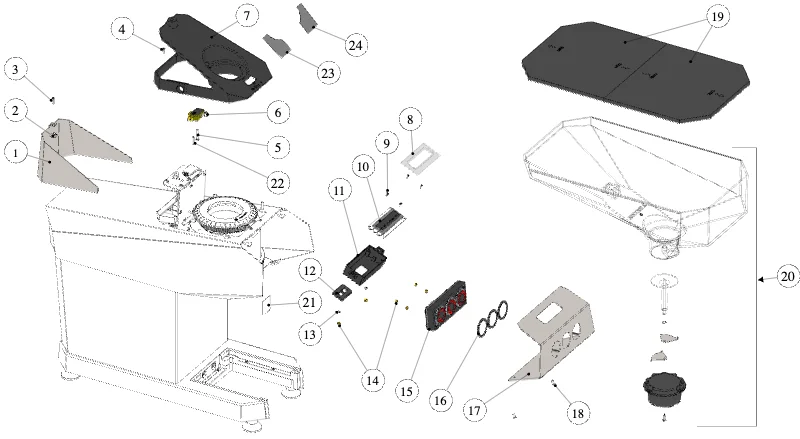

Teile werden geladen …La Marzocco Swan – 09 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Abdeckung Elektronikbox Mühle (Art.-Nr. F.3.130)
  • Pos. 2 – Cage Nut M3 S1,7-2,3 (Art.-Nr. I.1.106)
  • Pos. 3 – Senkschraube Kreuzschlitz M3X12 A2 (Art.-Nr. I.1.045)
  • Pos. 4 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
  • Pos. 5 – Sechskantschraube M3X20 A2 (Art.-Nr. I.1.055)
  • Pos. 6 – Mikroschalter 26A 250V (Art.-Nr. E.2.076)
  • Pos. 7 – Halter Bohnenbehälter Mühle (Art.-Nr. F.1.171.01)
  • Pos. 8 – Displayglas OLED flach Stärke 4mm (Art.-Nr. F.1.197)
  • Pos. 9 – Selftap.screw 2,2X6,5 Phil.round-Pan (Art.-Nr. I.1.086)
  • Pos. 10 – OLED-Display rot Linea PB (Art.-Nr. E.1.024)
  • Pos. 11 – Displaygehäuse O-LED flach (Art.-Nr. F.1.200.01)
  • Pos. 12 – Dichtung hintere Abdeckung Display (Art.-Nr. H.3.016)
  • Pos. 13 – Tooth Lock Washer 6X10,5X1,5 (Art.-Nr. RONDINOXGS/3)
  • Pos. 14 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)
  • Pos. 15 – Tastenfeld 3 Tasten schwarz rote LED (Art.-Nr. E.2.078)
  • Pos. 16 – Tastenführung Linea PB (Art.-Nr. F.1.048)
  • Pos. 17 – Bedienblende Mühle (Art.-Nr. C.1.520)
  • Pos. 18 – Senkschraube Kreuzschlitz M4X8 (Art.-Nr. I.1.088)
  • Pos. 19 – Abdeckung Bohnenbehälter Mühle (Art.-Nr. F.1.177)
  • Pos. 20 – Bohnenschieber-Kit mit Bohnenbehälter Mühle (Art.-Nr. C.1.513.R)
  • Pos. 21 – Schutzaufkleber Swan (Art.-Nr. D.5.165)
  • Pos. 22 – Gewindestift Innensechskant M3X16 Edelstahl A2 ISO 4027 (Art.-Nr. I.1.227)

10 – Swan Baugruppe New Bohnenbehälter

Wird geladen …

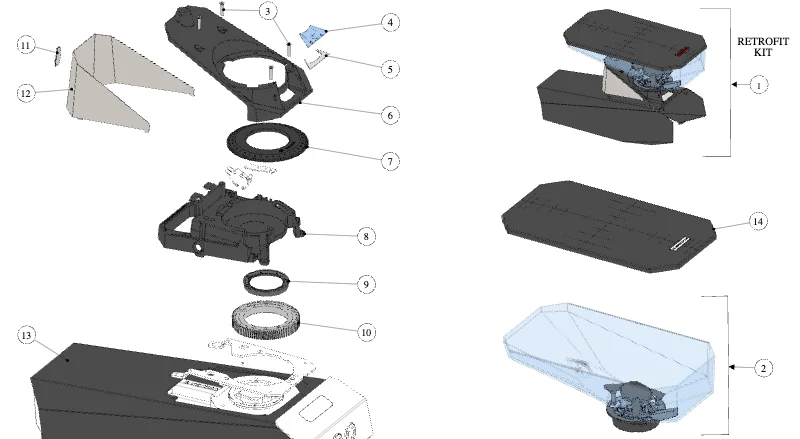

Teile werden geladen …La Marzocco Swan – 10 – Swan Baugruppe New Bohnenbehälter (Explosionszeichnung)
  • Pos. 11 – Logo Löwe selbstklebend (Art.-Nr. D.3.036)

11 – Swan Baugruppe

Wird geladen …
Teile werden geladen …La Marzocco Swan – 11 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Käfigmutter M4 (Art.-Nr. DADOGABBIAM4)
  • Pos. 2 – Cage Nut M3 S1,7-2,3 (Art.-Nr. I.1.106)
  • Pos. 3 – Zylinderschraube M4X10 (Art.-Nr. VITE4X10)
  • Pos. 4 – Senkschraube Kreuzschlitz M3X12 A2 (Art.-Nr. I.1.045)
  • Pos. 5 – Halter Abdeckung untere Mahlgruppe (Art.-Nr. C.1.521)
  • Pos. 6 – Abdeckung unten Mahlwerk (Art.-Nr. C.1.517)
  • Pos. 7 – Halter Kaffeemehlbehälter rechts mit Magnet (Art.-Nr. F.1.182.DX.R)
  • Pos. 8 – Halter Kaffeemehlbehälter links mit Magnet (Art.-Nr. F.1.182.SX.R)
  • Pos. 9 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
  • Pos. 10 – Abdeckung unten Mühle (Art.-Nr. C.1.518.01)
  • Pos. 11 – Washer 4X9X0,8 Brass (Art.-Nr. RONDELLA4X9)
  • Pos. 12 – La Marzocco O-Ring 1,78 x 2,9 FKM 70 ShA (H.1.007.01) (Art.-Nr. H.1.007.01)
  • Pos. 13 – Rückwand Abdeckung Mühle (Art.-Nr. C.1.519)
  • Pos. 14 – Nut M3 H2 WR5,5 S/S A2 (Art.-Nr. DADOINOXM3)
  • Pos. 15 – Obere Abdeckung Mühle schwarz (Art.-Nr. C.1.512.60)
  • Pos. 16 – Abstandsbolzen H8 I/A M3X5/M3X8 SW5 BRASS vernickelt (Art.-Nr. I.2.006)
  • Pos. 18 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)
  • Pos. 19 – Flachkopfschraube Kreuzschlitz M3X5 A2 (Art.-Nr. I.1.054)
  • Pos. 20 – Kabelbaum-Set Bedienfeld (Art.-Nr. E.4.260)
  • Pos. 22 – RC-Glied (Art.-Nr. E.4.377)

13 – Swan Baugruppe

Wird geladen …

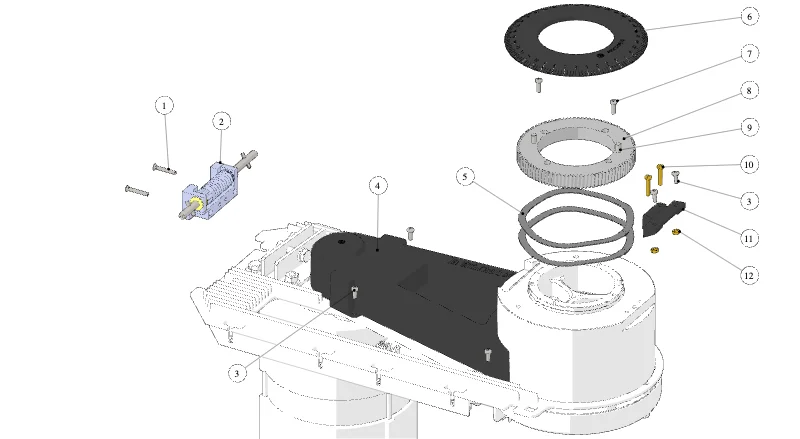

Teile werden geladen …La Marzocco Swan – 13 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Senkschraube Kreuzschlitz M5X25 Edelstahl A2 (Art.-Nr. I.1.211)
  • Pos. 2 – Einstellschraube komplett Swan (Art.-Nr. 1038)
  • Pos. 3 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
  • Pos. 4 – Riemenabdeckung (Art.-Nr. F.1.165)
  • Pos. 5 – Wellenfeder D95 (Art.-Nr. I.5.007)
  • Pos. 6 – Nutmutter Mahlgradeinstellung (Art.-Nr. F.1.164)
  • Pos. 7 – Flachkopfschraube Kreuzschlitz M3X10 A2 (Art.-Nr. VITE3X10)
  • Pos. 8 – Schrägzahnrad D95 (Art.-Nr. F.3.119)
  • Pos. 9 – Roll Pin 4,5x7x4 (Art.-Nr. I.1.157)
  • Pos. 10 – Zylinderschraube M3X16 (Art.-Nr. VITE3X16)
  • Pos. 11 – Halter vorne oberes Gehäuse (Art.-Nr. F.1.166)
  • Pos. 12 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)

15 – Swan Baugruppe

Wird geladen …

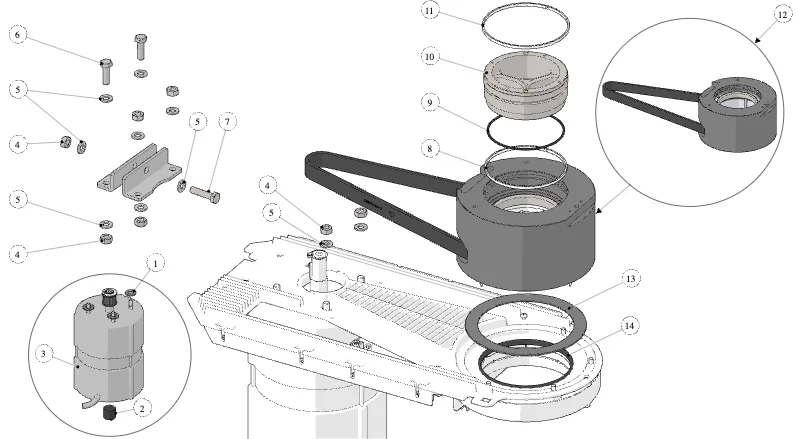

Teile werden geladen …La Marzocco Swan – 15 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Spacer 21X10,5X2 Peek (Art.-Nr. F.1.157)
  • Pos. 2 – Absolutwert-Drehgeber 12BIT 5V SPI (Art.-Nr. E.2.081)
  • Pos. 3 – Drehstrommotor 230V 350W komplett (Art.-Nr. E.7.009.R)
  • Pos. 4 – Mutter M6 H5 WR10 A2 (Art.-Nr. I.1.049)
  • Pos. 5 – Zahnscheibe 4X8X1 (Art.-Nr. RONDELLA6X12)
  • Pos. 6 – Sechskantschraube M6X20 verzinkt (Art.-Nr. VITE6X20)
  • Pos. 7 – Sechskantschraube M6X25 A2 (Art.-Nr. I.1.067)
  • Pos. 8 – Ring D77,5X1,5 H3 PTFE (Art.-Nr. F.4.015)
  • Pos. 10 – Mahlscheibenhalterung innen (Art.-Nr. A.5.133.01)
  • Pos. 11 – Ring D82X1,5 H3 PTFE (Art.-Nr. F.4.016)
  • Pos. 12 – Mahlwerk komplett (Art.-Nr. 1301)
  • Pos. 13 – Belleville Spring 114X90,5X1,26 (Art.-Nr. I.5.006)
  • Pos. 14 – Sealing 89X85X4,7 Pom (Art.-Nr. H.3.014)

17 – Swan Baugruppe

Wird geladen …

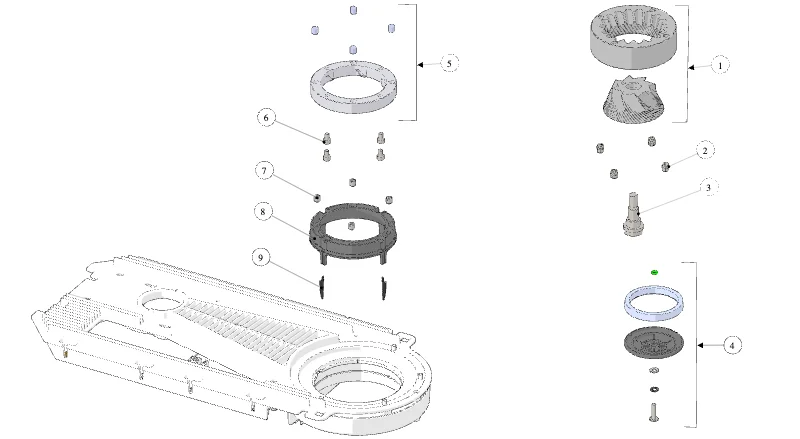

Teile werden geladen …La Marzocco Swan – 17 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Kit Innenkegel-Mahlscheibe Ø83 Swan (Art.-Nr. 1303)
  • Pos. 2 – Special Nut M4 H7,5 (Art.-Nr. I.1.223)
  • Pos. 3 – Schraube innere Mahlscheibe (Art.-Nr. F.3.124.01)
  • Pos. 4 – Klemmring komplett (Art.-Nr. 1055)
  • Pos. 5 – Ring Förderschnecke mit Magneten (Art.-Nr. 1056)
  • Pos. 6 – Zylinderschraube mit Innensechskant M4X6 Edelstahl A2 (Art.-Nr. I.1.225)
  • Pos. 7 – Gewindestift M6x6 DIN 551 (Art.-Nr. I.1.224)
  • Pos. 8 – Auswurfkegel Förderschnecke (Art.-Nr. F.1.178.02)
  • Pos. 9 – Abstreifer (Art.-Nr. F.2.059)

19 – Swan Baugruppe

Wird geladen …
Teile werden geladen …La Marzocco Swan – 19 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Nut M3 H3 WR5,5 (Art.-Nr. DADO3M)
  • Pos. 2 – Tooth Lock Washer 6X10,5X1,5 (Art.-Nr. RONDINOXGS/3)
  • Pos. 3 – Mikroschalter 26A 250V (Art.-Nr. E.2.076)
  • Pos. 4 – Washer 3,2X9X0,8 S/S A2 (Art.-Nr. I.1.149)
  • Pos. 5 – Selftap.screw 2,2X6,5 Phil.round-Pan (Art.-Nr. I.1.086)
  • Pos. 6 – Zylinderschraube M3X16 (Art.-Nr. VITE3X16)
  • Pos. 7 – Halter Sensor Kaffeeauswurf (Art.-Nr. F.1.167)
  • Pos. 8 – Senkschraube Schlitz M3X30 BRASS (Art.-Nr. VITE3X30)
  • Pos. 11 – Abdeckung Antistatikring (Art.-Nr. F.2.053)

21 – Swan Baugruppe

Wird geladen …
Teile werden geladen …La Marzocco Swan – 21 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
  • Pos. 2 – Linsenkopfschraube Kreuzschlitz M4X16 Edelstahl A2 (Art.-Nr. I.1.048)
  • Pos. 3 – Schutzgitter Lüfter 80MM (Art.-Nr. F.3.132)
  • Pos. 4 – Mutter M8 H8 WR13 Edelstahl A2 (Art.-Nr. L1002)
  • Pos. 5 – Washer 3X6X0,5 A2 (Art.-Nr. ROND_DENT_8)
  • Pos. 6 – Emirfi Filter 16A (Art.-Nr. E.2.092)
  • Pos. 7 – Tooth Lock Washer 8X14,7X2 A2 (Art.-Nr. ROND_DENT_4)
  • Pos. 8 – Mutter M4 H3 WR7 (Art.-Nr. DADO4M)
  • Pos. 9 – Lüfter 12V mit Kabel 70 MM (Art.-Nr. E.4.304)
  • Pos. 10 – Netzteil 12V 15W 100-240V (Art.-Nr. E.2.082)
  • Pos. 11 – Frequenzumrichter 400W 220V (Art.-Nr. E.2.077)
  • Pos. 12 – Entstörfilter EMI/RFI 250V 10A H&L (Art.-Nr. E.2.110)
  • Pos. 13 – EMV-Filter verkabelt Micra (Art.-Nr. E.4.346.01)

23 – Swan Baugruppe

Wird geladen …

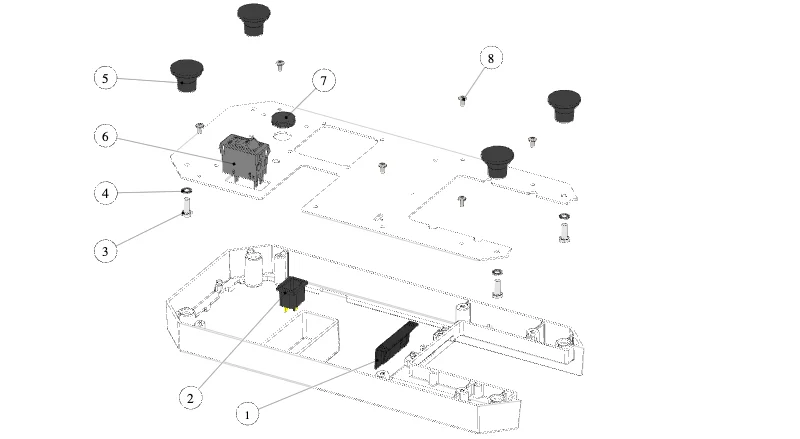

Teile werden geladen …La Marzocco Swan – 23 – Swan Baugruppe (Explosionszeichnung)
  • Pos. 1 – Halter Siebträgerkontakte (Art.-Nr. F.1.170)
  • Pos. 2 – Einbaustecker 10A 250V (Art.-Nr. E.4.246)
  • Pos. 3 – Sechskantschraube M6X16 Edelstahl A2 (Art.-Nr. I.1.038)
  • Pos. 4 – Washer 6,4X12X1,5 A2 (Art.-Nr. ROND_DENT_6)
  • Pos. 5 – La Marzocco Anti-Rutsch Fuß M6 (CL41.R) (Art.-Nr. CL41.R)
  • Pos. 6 – Wippschalter zweipolig 10A neuer Rahmen (Art.-Nr. E.2.046.01)
  • Pos. 7 – Membrantülle TPE D25.5 H8 (Art.-Nr. F.2.033)
  • Pos. 8 – Zylinderschraube mit Innensechskant M4X8 verzinkt (Art.-Nr. I.3.024)

25 – Schläuche und Zubehör

Wird geladen …
Teile werden geladen …La Marzocco Swan – 25 – Schläuche und Zubehör (Explosionszeichnung)
  • Pos. 1 – Werkzeug Ausbau innere Mahlscheibe (Art.-Nr. UT030)
  • Pos. 2 – Reinigungsbürste Kaffee (Art.-Nr. UT366.01)
  • Pos. 3 – Werkzeugset Mahlscheibenwechsel Swan (Art.-Nr. UT368)

27 – Waagen-Kit

Wird geladen …

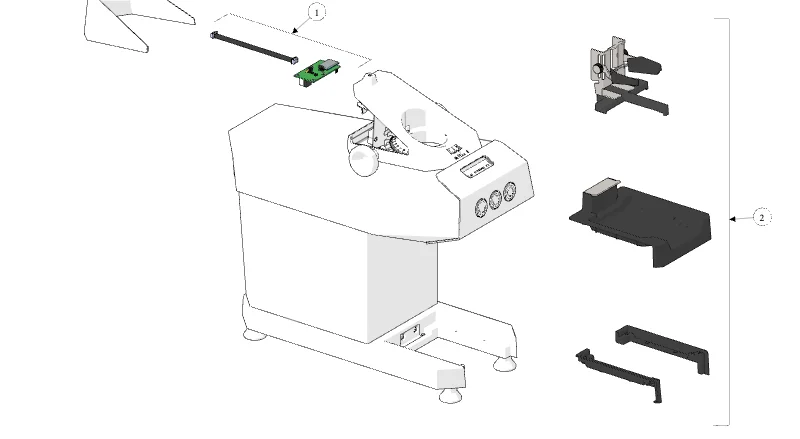

Teile werden geladen …La Marzocco Swan – 27 – Waagen-Kit (Explosionszeichnung)
  • Pos. 2 – GBW-Kit für Swan (Art.-Nr. 1067)
