Ersatzteile

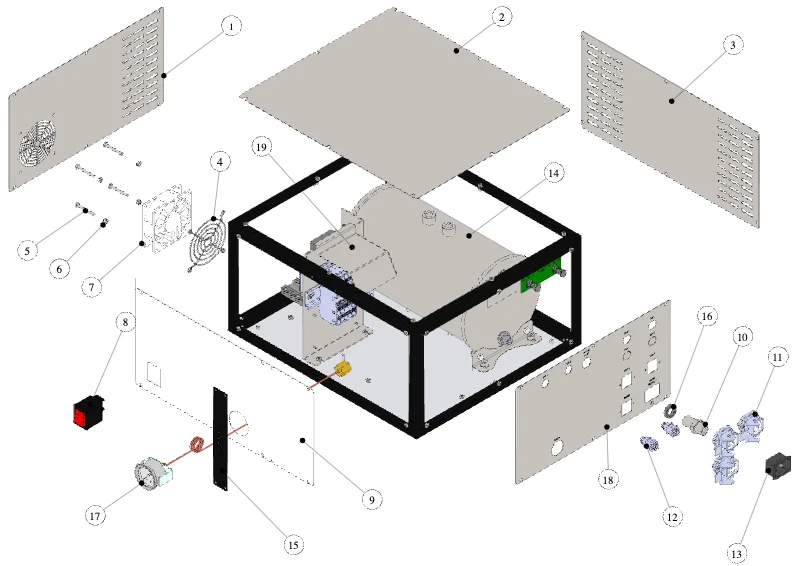

07 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 2 – Panel, Top (Art.-Nr. M-5014-01)
• Pos. 4 – Lüftergitter Stahl für 3.15" (80 mm) Lüfter (Art.-Nr. M-5019-01)
• Pos. 6 – Mutter M4 H3 WR7 A2 (Art.-Nr. DADOINOXM4)
• Pos. 7 – Lüfter 12V mit Kabel 70 MM (Art.-Nr. E.4.304)
• Pos. 8 – Ein-/Ausschalter (Art.-Nr. E.2.065)
• Pos. 13 – Adapter Netzeingang (Art.-Nr. E-0108-01)
• Pos. 15 – Frontblende mit Logo Modbar Espresso (Art.-Nr. C.1.386)
• Pos. 16 – Mutter G3/8 H6 WR21 behandelt (Art.-Nr. L183/1.01)
• Pos. 17 – Manometer 0-18 schwarz Modbar (Art.-Nr. E.3.020)

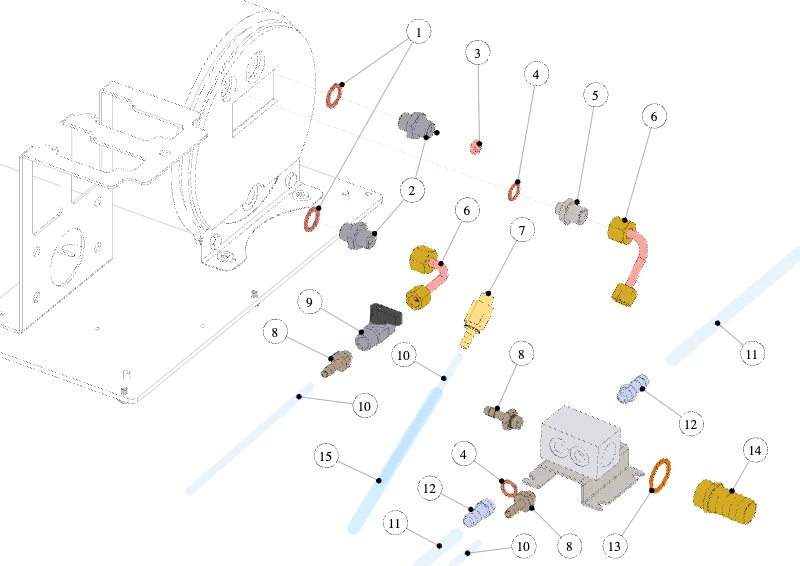

09 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 1 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
• Pos. 2 – Nippel G1/4M-G1/4M WR19 H25.5 behandelt (Art.-Nr. L037/3.01)
• Pos. 3 – Ferrule 4,5X11X4,5 T6 (Art.-Nr. L137/1)
• Pos. 4 – La Marzocco Kupferscheibe 1/8 Zoll (L100/D) (Art.-Nr. L100/D)
• Pos. 5 – Nippel G1/8M-G1/4M WR17 (Art.-Nr. A.5.156)
• Pos. 7 – La Marzocco Expansionsventil 12 Bar (B.2.041) (Art.-Nr. B.2.041)
• Pos. 8 – Schlauchverschraubung GS/3 (Art.-Nr. L292)
• Pos. 9 – La Marzocco Kugelhahn G1/8M auf G1/8F (B.2.016.01) (Art.-Nr. B.2.016.01)
• Pos. 10 – Silikonschlauch Unterdruckventil (Art.-Nr. T.4.001)
• Pos. 12 – Schlauchanschluss D10 (Art.-Nr. A.3.012)
• Pos. 13 – Washer 21X27X1,5 (Art.-Nr. L260/1A)
• Pos. 14 – Schlauchanschluss G1/2 WR22 D20 Di16 (Art.-Nr. L037/2PGR)
• Pos. 15 – Silikonschlauch transparent 10x14 (Art.-Nr. T.4.002)

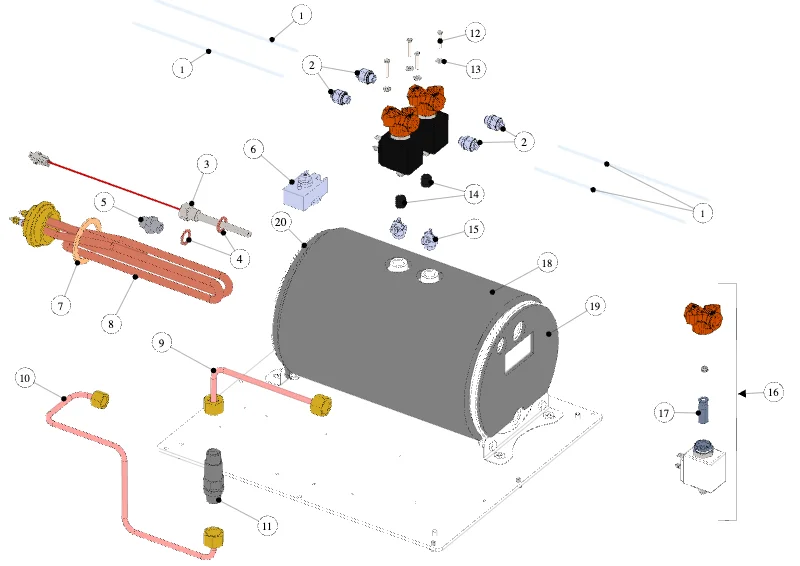

11 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 3 – La Marzocco Temperaturfühler Dampfboiler Linea Micra, Linea Mini R, LCS (E.3.030.R) (Art.-Nr. E.3.030.R)
• Pos. 4 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
• Pos. 5 – Nippel G1/4M-G1/4M WR19 H25.5 behandelt (Art.-Nr. L037/3.01)
• Pos. 7 – La Marzocco Dichtung Dampfboiler (LR360.01) (Art.-Nr. LR360.01)
• Pos. 11 – Rückschlagventil G3/8M behandelt (Art.-Nr. L032/P.02)
• Pos. 12 – Sechskantschraube M3X20 A2 (Art.-Nr. I.1.055)
• Pos. 13 – Washer 3,2X9X0,8 S/S A2 (Art.-Nr. I.1.149)
• Pos. 16 – Solenoid Ventil 3 Way D0,6 Pps 220/240V (Art.-Nr. B.4.009)
• Pos. 17 – Plunger S.v. 3 Way D0,6 Pps (Art.-Nr. B.2.062)

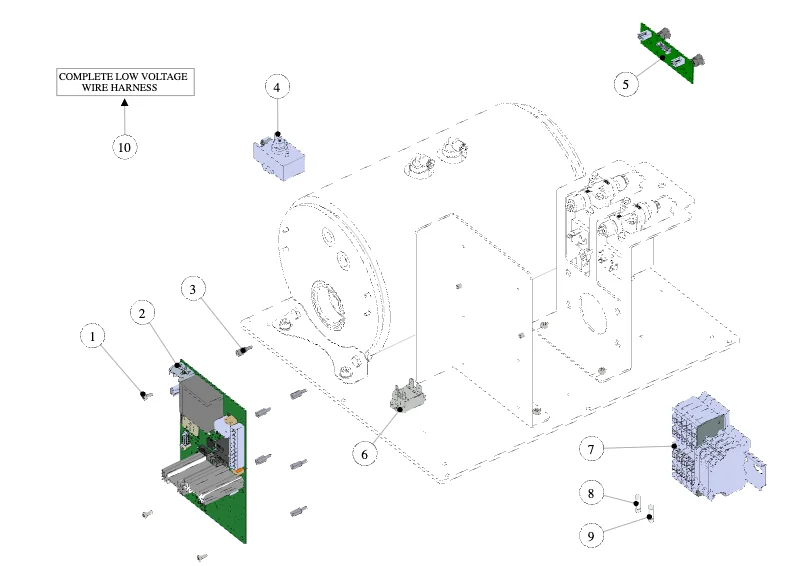

13 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
• Pos. 3 – Abstandsbolzen H10 I/A M3X8/M3X8 SW5.5 vern. (Art.-Nr. I.2.009)
• Pos. 8 – La Marzocco Sicherung 3,15 A (E.2.073) (Art.-Nr. E.2.073)
• Pos. 9 – Sicherung 160 mA flink (Art.-Nr. E.2.074)

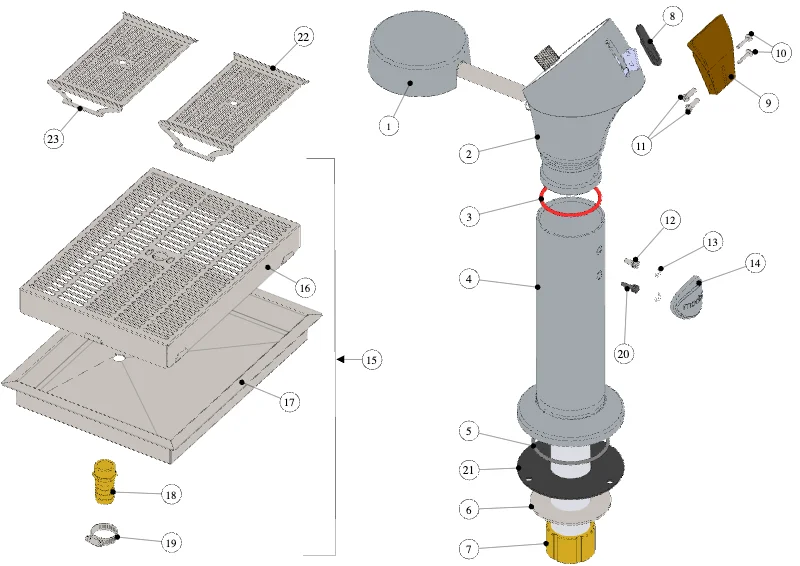

15 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 5 – O-Ring 3,53X72,62 NBR 70 ShA (Art.-Nr. M-0151-01)
• Pos. 6 – Unterlegscheibe Edelstahl 18-8 1-1 (Art.-Nr. M-0076-01)
• Pos. 7 – Nutmutter Thekenmontage UNF 1 1/2-12 (Art.-Nr. M-5002-01)
• Pos. 12 – Zylinderschraube mit Innensechskant M5X10 Edelstahl Modbar (Art.-Nr. I.1.119)
• Pos. 13 – La Marzocco O-Ring 1,78×6,07 VITON (H.1.006) (Art.-Nr. H.1.006)
• Pos. 15 – Abtropfschale Modbar komplett (Art.-Nr. 987)
• Pos. 18 – Schlauchanschluss G1/2 WR22 D20 Di16 (Art.-Nr. L037/2PGR)
• Pos. 19 – Schlauchschelle 16/25 H9 W2 AISI430 (Art.-Nr. L312)

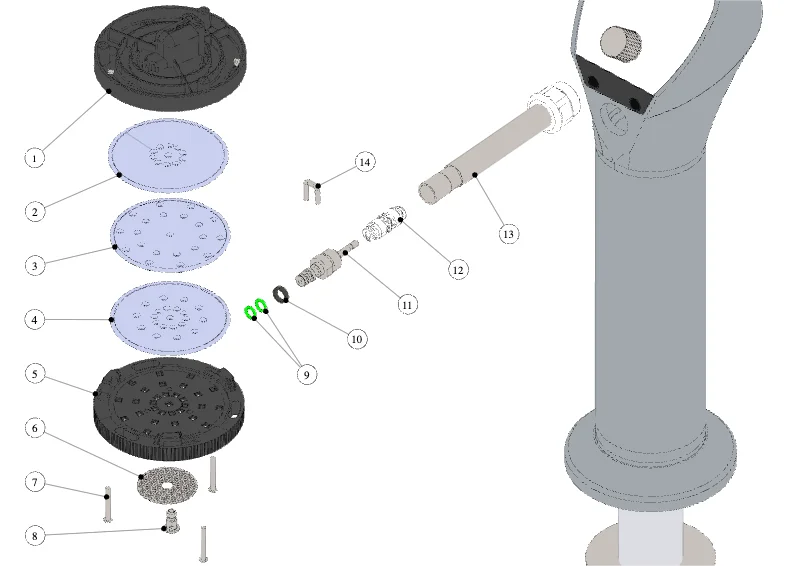

17 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 7 – Linsenkopfschraube mit Innensechskant M3X25 Edelstahl A2 (Art.-Nr. I.1.070)
• Pos. 9 – La Marzocco O-Ring 1,78×6,07 VITON (H.1.006) (Art.-Nr. H.1.006)

19 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 2 – Gewindestift Innensechskant M3X3 (Art.-Nr. I.1.130)
• Pos. 4 – Flachkopfschraube Kreuzschlitz M3X5 A2 (Art.-Nr. I.1.054)
• Pos. 5 – Washer 3,2X9X0,8 S/S A2 (Art.-Nr. I.1.149)

21 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 6 – Gewindestift Innensechskant M4X3 Edelstahl (Art.-Nr. I.1.141)
• Pos. 8 – Selftap.screw 2,2X6,5 Phil.round-Pan (Art.-Nr. I.1.086)

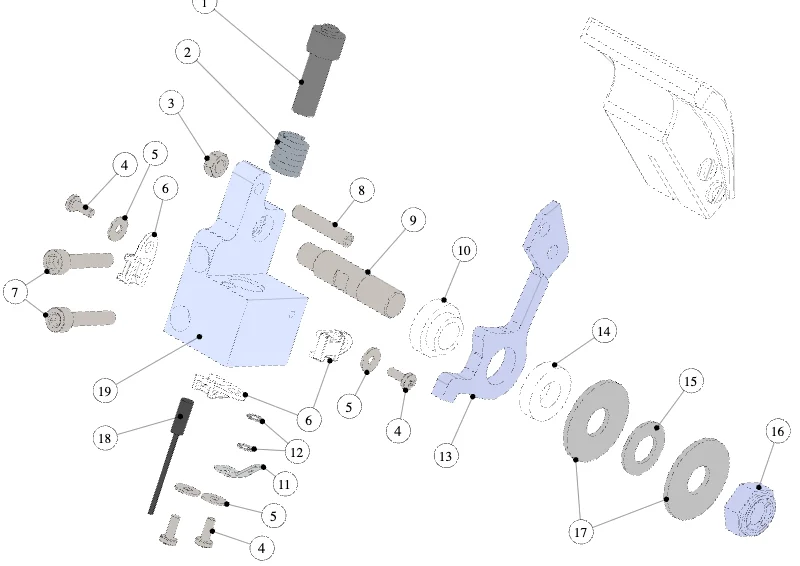

23 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 1 – Stößel Hebelbetätigung New Steam (Art.-Nr. F.1.124)
• Pos. 2 – Feder Dampfventil (Art.-Nr. M-6019-01)
• Pos. 3 – Mutter M5 H4 WR8 Edelstahl A2 (Art.-Nr. DADO5M_INOX)
• Pos. 4 – Flachkopfschraube Kreuzschlitz M3X8 A2 (Art.-Nr. VITE3X8)
• Pos. 5 – Washer 3,2X9X0,8 S/S A2 (Art.-Nr. I.1.149)
• Pos. 7 – Zylinderschraube mit Innensechskant M5X25 (Art.-Nr. I.1.117)
• Pos. 8 – Gewindestift Innensechskant M5X25 Edelstahl A2 (Art.-Nr. I.1.052)
• Pos. 9 – Drehzapfen für Betätigungshebel Modbar (Art.-Nr. F.3.097)
• Pos. 15 – Belleville Spring 10X20X1,3 (Art.-Nr. I.5.003)
• Pos. 16 – Nut M10 H8,2 WR17 S/S A2 Locknut (Art.-Nr. I.1.118)
• Pos. 17 – Unterlegscheibe 10.7X30X1.8 A2 (Art.-Nr. I.1.033)

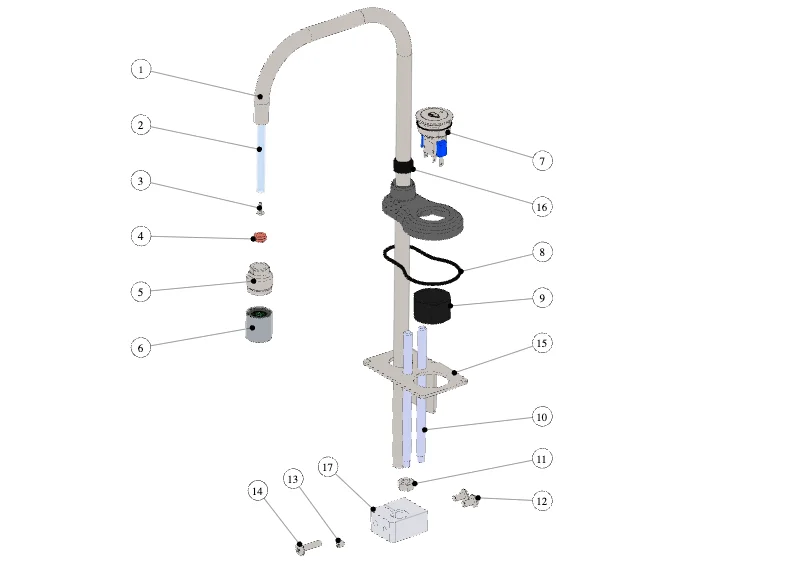

25 – Heißwasser-System

Wird geladen …

Teile werden geladen …

• Pos. 6 – Diffusor Heißwasser M16 H19 (Art.-Nr. A.7.026)
• Pos. 12 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
• Pos. 13 – Gewindestift Innensechskant M4X6 (Art.-Nr. I.1.101)
• Pos. 14 – Linsenkopfschraube Kreuzschlitz M4X16 Edelstahl A2 (Art.-Nr. I.1.048)

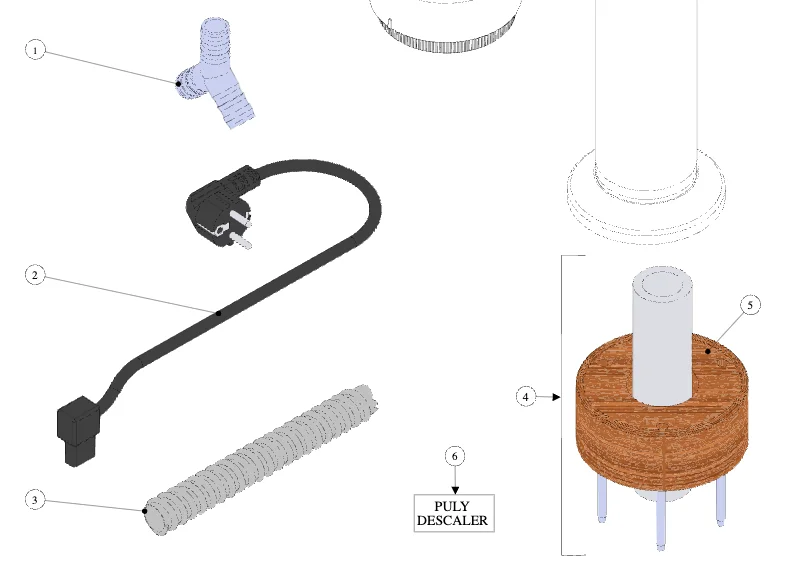

27 – Zubehör

Wird geladen …

Teile werden geladen …

• Pos. 1 – Y-Verteiler für Ablauf (Art.-Nr. F.1.121)
• Pos. 2 – Netzkabel Modbar Großbritannien / Schweiz (Art.-Nr. 943)
• Pos. 2 – Netzkabel Modbar Australien (Art.-Nr. 944)
• Pos. 2 – Netzkabel Modbar (Art.-Nr. E-0118-01)
• Pos. 3 – Transparenter Panzerschlauch Ablauf (Art.-Nr. L308)
