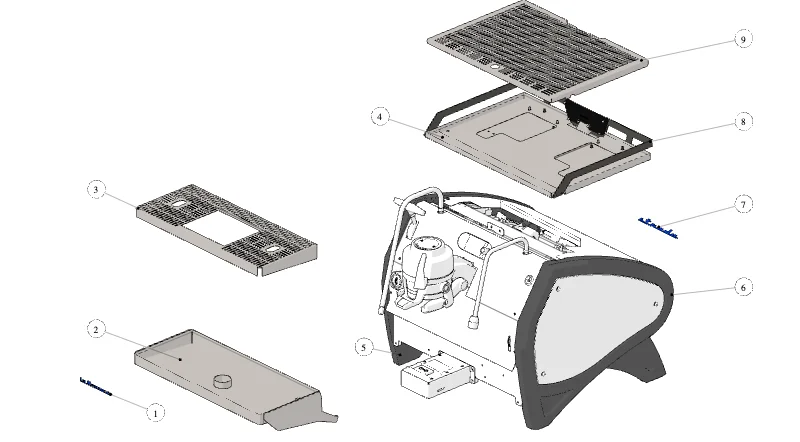

10 – Gehäuse

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 10 – Gehäuse (Explosionszeichnung)
  • Pos. 1 – Logo La Marzocco Strada X (Art.-Nr. D.4.061)
  • Pos. 2 – Abtropfschale Strada 1GR X (Art.-Nr. C.1.764)
  • Pos. 3 – Tropfgitter Strada 1GR (Art.-Nr. C.1.763)
  • Pos. 4 – Tassenwärmerblech Strada X 1GR (Art.-Nr. C.1.694.1)
  • Pos. 5 – Seitenblende links Strada X-S (Art.-Nr. C.3.032.SX.01)
  • Pos. 6 – Seitenblende rechts Strada X-S (Art.-Nr. C.3.032.DX.01)
  • Pos. 7 – Logo Rückwand Strada X (Art.-Nr. D.4.062)
  • Pos. 8 – Reling Strada X 1GR (Art.-Nr. C.1.693.1)
  • Pos. 9 – Tassengitter groß Strada X 1GR (Art.-Nr. C.1.697.1)

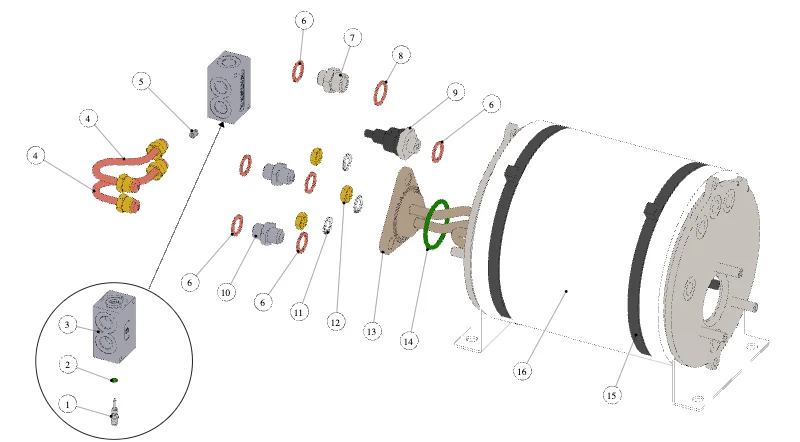

100 – Hydraulik

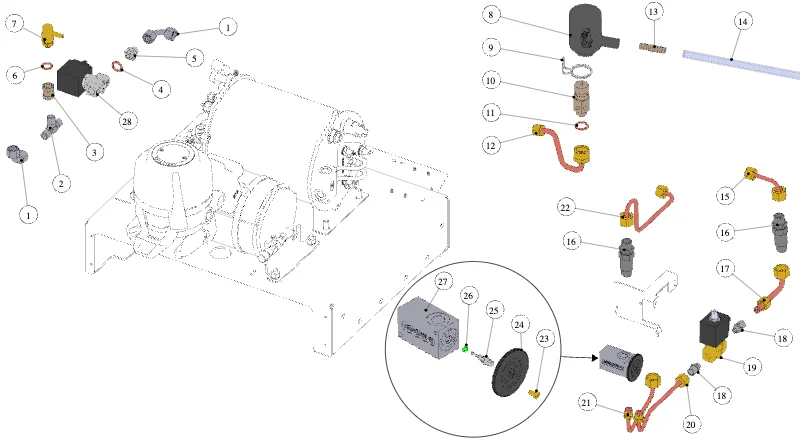

110 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 110 – Hydraulik (Explosionszeichnung)

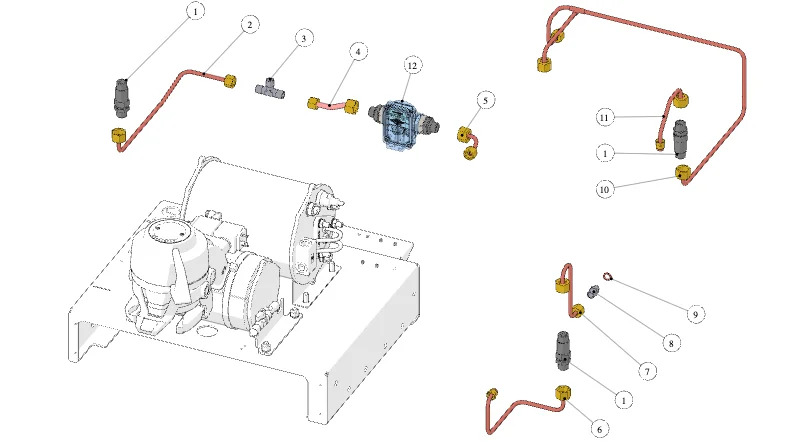

120 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 120 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Rückschlagventil G3/8M behandelt (Art.-Nr. L032/P.02)
  • Pos. 2 – Rohr Rückschlagventil – T-Stück Strada X 1GR (Art.-Nr. T.1.344)
  • Pos. 3 – T-Stück R1/4M SW13 behandelt (Art.-Nr. A.2.002.01)
  • Pos. 4 – Rohr Einlassverteiler – Mischventil GB5 (Art.-Nr. T.1.193)
  • Pos. 5 – Rohr Wassersensor – Zahnradpumpe (Art.-Nr. T.1.348)
  • Pos. 6 – Rohr Rückschlagventil – Mischventil Strada X 1GR (Art.-Nr. T.1.346)
  • Pos. 7 – Rohr Zahnradpumpe – Rückschlagventil Strada (Art.-Nr. T.1.349)
  • Pos. 8 – Nippel G1/8M-G1/4M WR17 (Art.-Nr. A.5.156)
  • Pos. 9 – La Marzocco Kupferscheibe 1/8 Zoll (L100/D) (Art.-Nr. L100/D)
  • Pos. 10 – Rohr T-Stück – Rückschlagventil Dampf Strada X 1GR (Art.-Nr. T.1.342)
  • Pos. 11 – Rohr Mischventil – Rückschlagventil Strada X 1GR (Art.-Nr. T.1.350)
  • Pos. 12 – Wassersensor (Art.-Nr. SA583)

130 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 130 – Hydraulik (Explosionszeichnung)

140 – Elektrik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 140 – Elektrik (Explosionszeichnung)
  • Pos. 1 – SSR doppelt 25A 240V mit Wärmeleitpaste (Art.-Nr. E.4.177.R)
  • Pos. 2 – La Marzocco SSR 25A 240V Relais (E.4.010.01.R) (Art.-Nr. E.4.010.01.R)
  • Pos. 3 – UL-Sicherungshalter (Art.-Nr. E.2.004)
  • Pos. 4 – La Marzocco Sicherung 3,15 A (E.2.073) (Art.-Nr. E.2.073)
  • Pos. 5 – Lüfter 24V 80 x 80mm PELKO (Art.-Nr. E.2.025.01)
  • Pos. 6 – USB-Kabel Linea PB / Strada EP (Art.-Nr. E.2.040)
  • Pos. 7 – Niederspannungskabel C.A. mit Anschluss IP67 Buchse (Art.-Nr. E.4.123)
  • Pos. 8 – Netzteil 24V 130W LAUMA (Art.-Nr. E.2.107.01)
  • Pos. 9 – Cortex-Platine (Art.-Nr. E.1.041.02)
  • Pos. 10 – Universalplatine 24V (Art.-Nr. E.1.061)
  • Pos. 12 – Kabelbaum Strada X 1GR Niederspannung (Art.-Nr. E.4.387)
  • Pos. 13 – Anschlusskabel Gateway 1250MM (Art.-Nr. E.4.298)
  • Pos. 14 – Netzkabel 10A Stecker Schweiz (Art.-Nr. E.4.049)
  • Pos. 14 – Netzkabel 10A Stecker Australien (Art.-Nr. E.4.067)
  • Pos. 14 – Netzkabel China (Art.-Nr. E.4.077)
  • Pos. 14 – Netzkabel Strada X 1EP US-Stecker (Art.-Nr. E.4.388)
  • Pos. 14 – Netzkabel Strada X 1EP 3 x 1.5 Schukostecker (Art.-Nr. E.4.389)

150 – Fittings und Ventile

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 150 – Fittings und Ventile (Explosionszeichnung)

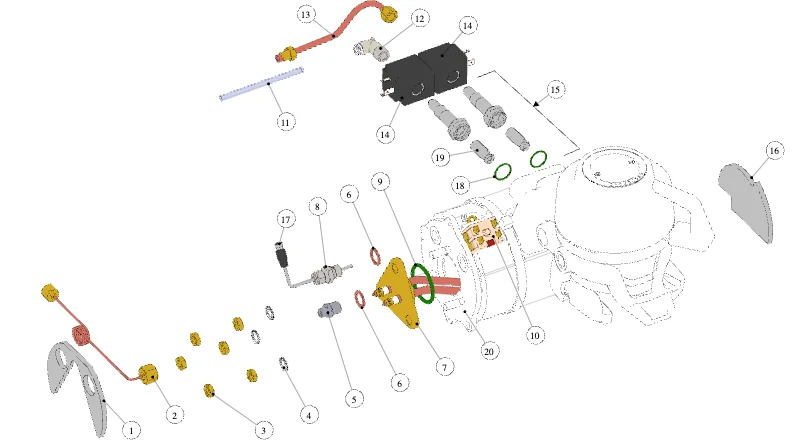

160 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 160 – Kaffeeboiler (Explosionszeichnung)

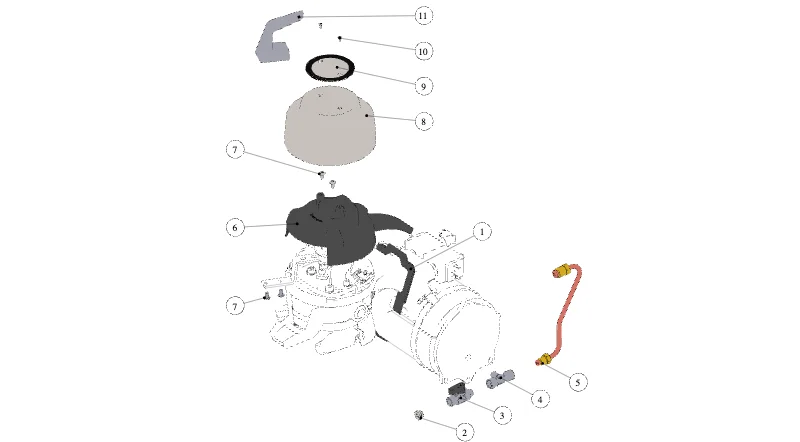

170 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 170 – Kaffeeboiler (Explosionszeichnung)

175 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 175 – Kaffeeboiler (Explosionszeichnung)

180 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 180 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Drehknopf Reinigungsentriegelung RAL3001 (Art.-Nr. F.1.103.01)
  • Pos. 2 – La Marzocco O-Ring 1,78 x 15,6 FKM 70 ShA (H.1.009) (Art.-Nr. H.1.009)
  • Pos. 3 – Rohr Kolben gerade (Art.-Nr. T.1.094.04)
  • Pos. 4 – Innenrohr Brühgruppeneinheit GS3 (Art.-Nr. TL30.R)
  • Pos. 5 – Drehachsenhalter Siebträger (Art.-Nr. A.1.028.01)
  • Pos. 6 – Brühgruppendichtung und Anschlagpuffer gerade Einführung (Art.-Nr. 1207)
  • Pos. 7 – Gewindestift Innensechskant M4 x 6 (Art.-Nr. I.1.101)
  • Pos. 8 – Passschraube M3 x 10 - DIN 923 (Art.-Nr. I.1.127)
  • Pos. 9 – Hebel Klickmechanismus Siebträgerhalter RAL3001 (Art.-Nr. F.1.104.01)
  • Pos. 10 – Feder Rasthebel (Art.-Nr. F.3.102)
  • Pos. 11 – Bush 8X8X4,2 Bronze (Art.-Nr. F.8.016)
  • Pos. 12 – Schraube M4 x 12 Buchsenarretierung (Art.-Nr. I.1.154)
  • Pos. 13 – Zylinderschraube mit Innensechskant M8 x 35 (Art.-Nr. I.1.139)
  • Pos. 14 – Schlitzschraube M4 x 10 Sonderausführung (Art.-Nr. I.1.162)
  • Pos. 15 – Kit für Siebträgerhalter Straight-In (Art.-Nr. 1203)
  • Pos. 16 – Feder Umstellhebel (Art.-Nr. F.3.101)
  • Pos. 17 – La Marzocco Flachkopfschraube Kreuzschlitz M3 x 8 A2 (VITE3 x 8) (Art.-Nr. VITE3X8)
  • Pos. 18 – Hebel Reinigungsentriegelung (Art.-Nr. F.8.011.01)
  • Pos. 19 – Passschraube M6 x 25 - DIN 923 (Art.-Nr. I.1.126)
  • Pos. 20 – La Marzocco O-Ring 1,78 x 15,6 Viton 70 ShA (H.1.022) (Art.-Nr. H.1.022)

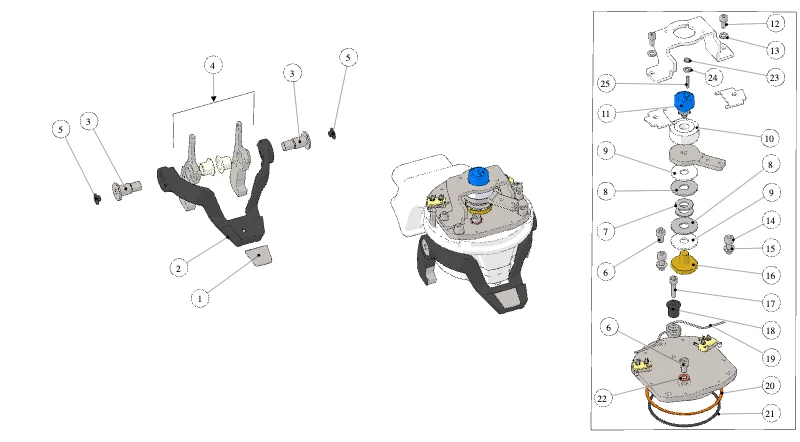

190 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 190 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Abdeckung Halterung Straight-In Linea (Art.-Nr. F.3.107.01)
  • Pos. 2 – Halterung Verriegelung gerade Einführung (Art.-Nr. F.1.112.01)
  • Pos. 3 – Schraubbolzen M10 x 13 H28,5 Edelstahl (Art.-Nr. F.3.100)
  • Pos. 4 – Kit für Klickmechanismus Hebel Straight-In (Art.-Nr. 1204)
  • Pos. 5 – Abdeckkappe D13 für Innensechskant M8 ES6 LDPE schwarz (Art.-Nr. F.1.110)
  • Pos. 6 – Zylinderschraube mit Innensechskant M6 x 10 A2 (Art.-Nr. L120/2)
  • Pos. 7 – Tellerfeder 10 x 20 x 1,3 (Art.-Nr. I.5.003)
  • Pos. 8 – Unterlegscheibe 10,7 x 30 x 2 Edelstahl A2 (Art.-Nr. I.1.161)
  • Pos. 9 – Unterlegscheibe 10 x 30 x 2 PTFE (Art.-Nr. F.1.032)
  • Pos. 10 – Schlitz mechanisches Potentiometer (Art.-Nr. F.4.006)
  • Pos. 11 – Potentiometer 10KOHM 340° IP65 (Art.-Nr. E.2.048)
  • Pos. 12 – Zylinderschraube mit Innensechskant M5 x 10 A2 (Art.-Nr. I.1.005)
  • Pos. 13 – Unterlegscheibe 5,4 x 10 x 1 A2 (Art.-Nr. I.1.039)
  • Pos. 14 – Zylinderschraube mit Innensechskant M6 x 16 A2 (Art.-Nr. I.1.124)
  • Pos. 15 – Zahnscheibe 4 x 8 x 1 (Art.-Nr. RONDELLA6X12)
  • Pos. 17 – Zylinderschraube mit Innensechskant M5 x 20 (Art.-Nr. I.1.028)
  • Pos. 18 – Buchse für Torsionsfeder (Art.-Nr. F.1.285)
  • Pos. 19 – Torsionsfeder für Arme Strada X (Art.-Nr. I.1.221)
  • Pos. 20 – La Marzocco Dichtung 87 x 81 x 0,5 (L103/B) (Art.-Nr. L103/B)
  • Pos. 21 – La Marzocco O-Ring 75,87 x 2,62 FKM 70 ShA (L103/A) (Art.-Nr. L103/A)
  • Pos. 22 – La Marzocco Kupferscheibe 6,3 x 12 x 1 (L120/2A) (Art.-Nr. L120/2A)
  • Pos. 23 – Mutter M3 H2 SW5,5 Edelstahl A2 (Art.-Nr. DADOINOXM3)
  • Pos. 24 – Zahnscheibe 6 x 10,5 x 1,5 (Art.-Nr. RONDINOXGS/3)
  • Pos. 25 – Gewindestift Innensechskant M3 x 16 Edelstahl A2 ISO 4027 (Art.-Nr. I.1.227)

20 – Gehäuse

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 20 – Gehäuse (Explosionszeichnung)
  • Pos. 1 – Gummifuß Strada X-S (Art.-Nr. F.2.061)
  • Pos. 2 – Frontblende unten Strada X 1GR (Art.-Nr. C.1.707.1)
  • Pos. 3 – Frontblende mittig Strada X 1GR lackiert (Art.-Nr. C.1.703.1)
  • Pos. 4 – Frontblende oben Strada X 1GR (Art.-Nr. C.1.740.1)
  • Pos. 5 – Glasblende rechts Strada X-S (Art.-Nr. C.5.020.DX)
  • Pos. 6 – Rückwand Strada X 1GR (Art.-Nr. C.1.690.1)
  • Pos. 7 – Hutmutter M8 H12 WR 13 (Art.-Nr. I.1.036)
  • Pos. 8 – Unterlegscheibe 8.1 x 14 x 1 PA transparent (Art.-Nr. I.6.002)
  • Pos. 9 – Glasblende links Strada X-S (Art.-Nr. C.5.020.SX)
  • Pos. 10 – Unterlegscheibe 8,5 x 14 x 1,5 A2 (Art.-Nr. L1003)

200 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 200 – Kaffeeboiler (Explosionszeichnung)

205 – Kaffeeboiler

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 205 – Kaffeeboiler (Explosionszeichnung)
  • Pos. 1 – Hebelverlängerung Brühgruppe EP (Art.-Nr. C.1.125.01)
  • Pos. 2 – Paddelhebel mechanisches Potentiometer (Art.-Nr. C.1.734)
  • Pos. 4 – Schlitz mechanisches Potentiometer (Art.-Nr. F.4.006)
  • Pos. 5 – Potentiometer 10KOHM 340° IP65 (Art.-Nr. E.2.048)
  • Pos. 6 – Unterlegscheibe 5,4 x 10 x 1 A2 (Art.-Nr. I.1.039)
  • Pos. 7 – Zylinderschraube mit Innensechskant M5 x 10 A2 (Art.-Nr. I.1.005)
  • Pos. 8 – Zahnscheibe 6 x 10,5 x 1,5 (Art.-Nr. RONDINOXGS/3)
  • Pos. 9 – Mutter M3 H2 SW5,5 Edelstahl A2 (Art.-Nr. DADOINOXM3)
  • Pos. 10 – Gewindestift Innensechskant M3 x 16 Edelstahl A2 ISO 4027 (Art.-Nr. I.1.227)
  • Pos. 11 – Welle mechanisches Potentiometer (Art.-Nr. F.3.175)
  • Pos. 12 – La Marzocco Kupferscheibe 6,3 x 12 x 1 (L120/2A) (Art.-Nr. L120/2A)
  • Pos. 13 – Zylinderschraube mit Innensechskant M6 x 10 A2 (Art.-Nr. L120/2)
  • Pos. 14 – Unterlegscheibe 10.7 x 30 x 1.8 A2 (Art.-Nr. I.1.033)
  • Pos. 15 – Tellerfeder 10 x 20 x 1,3 (Art.-Nr. I.5.003)
  • Pos. 16 – Unterlegscheibe 10 x 30 x 2 PTFE (Art.-Nr. F.1.032)

210 – Waagen-Version – Waage

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 210 – Waagen-Version – Waage (Explosionszeichnung)
  • Pos. 1 – Unterlegscheibe 4 x 9 x 0,8 Messing (Art.-Nr. RONDELLA4X9)
  • Pos. 2 – Mutter M4 H3 WR7 A2 (Art.-Nr. DADOINOXM4)
  • Pos. 3 – Wägezellen-Platine (Art.-Nr. E.1.031.02)
  • Pos. 4 – La Marzocco Flachkopfschraube Kreuzschlitz M3 x 5 A2 (I.1.054) (Art.-Nr. I.1.054)
  • Pos. 5 – Senkschraube Kreuzschlitz M4 x 14 A2 (Art.-Nr. I.1.093)
  • Pos. 6 – Abstandsbolzen Sechskant mit Gewinde (Art.-Nr. I.6.012)
  • Pos. 7 – Wägezellen-Kit (Art.-Nr. E.1.030.R)
  • Pos. 8 – Senkschraube Kreuzschlitz M3 x 12 A2 (Art.-Nr. I.1.045)
  • Pos. 9 – Senkschraube mit Innensechskant M3 x 8 A2 (Art.-Nr. I.1.004)
  • Pos. 10 – Abdeckung Waage KB90 (Art.-Nr. F.1.127)
  • Pos. 11 – Senkschraube Kreuzschlitz M3 x 6 A2 (Art.-Nr. I.1.060)
  • Pos. 12 – Unterlegscheibe M4 Kunststoff (Art.-Nr. I.6.013)
  • Pos. 13 – Bundbuchse 4,2 x 6 x 7 PTFE (Art.-Nr. F.1.117)
  • Pos. 14 – Senkschraube Kreuzschlitz M4 x 20 A2 (Art.-Nr. I.1.076)

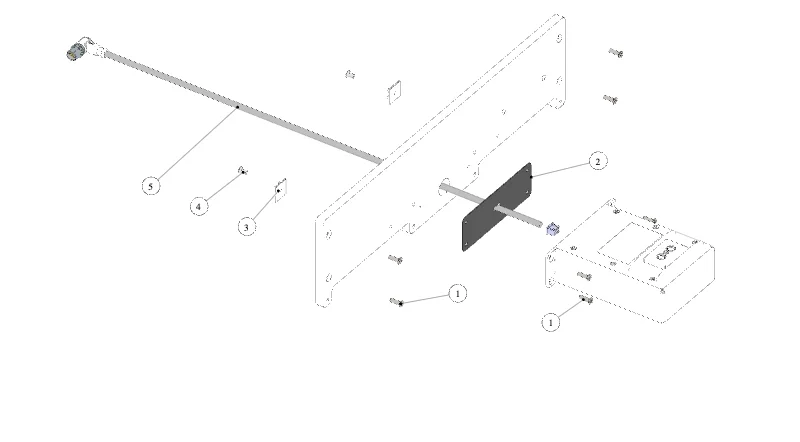

220 – Waagen-Version – Waage

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 220 – Waagen-Version – Waage (Explosionszeichnung)
  • Pos. 1 – Senkschraube Kreuzschlitz M4 x 14 A2 (Art.-Nr. I.1.093)
  • Pos. 2 – Dichtung Waage 2 (Art.-Nr. F.2.039)
  • Pos. 3 – Befestigungshalter selbstklebend (Art.-Nr. 5.V010)
  • Pos. 4 – Senkschraube Kreuzschlitz M4 x 8 A2 (Art.-Nr. I.1.057)
  • Pos. 5 – Niederspannungskabel C.A. mit Anschluss IP67 Stecker (Art.-Nr. E.4.125)

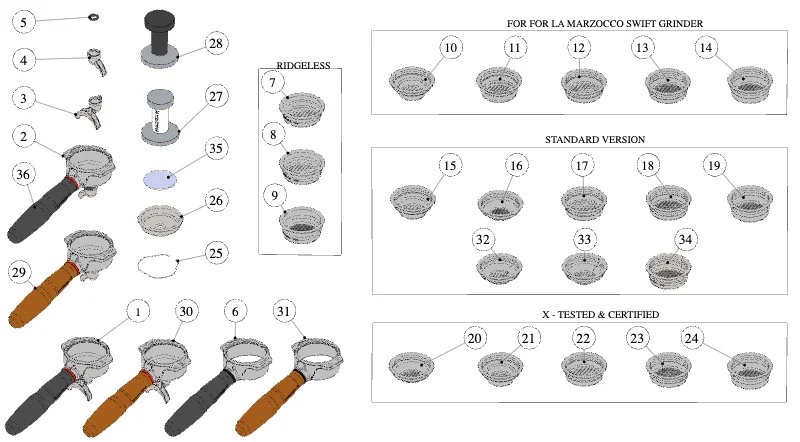

230 – Siebträger

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 230 – Siebträger (Explosionszeichnung)

240 – Siebträger

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 240 – Siebträger (Explosionszeichnung)
  • Pos. 1 – Präzisions-Siebträger Kit gerade Einführung 2 Stück (Art.-Nr. 1200)
  • Pos. 2 – Präzisions-Siebträger Kit gerade Einführung 3 Stück (Art.-Nr. 1201)
  • Pos. 3 – Präzisionssieb-Set 4 x 17g (Art.-Nr. 932)

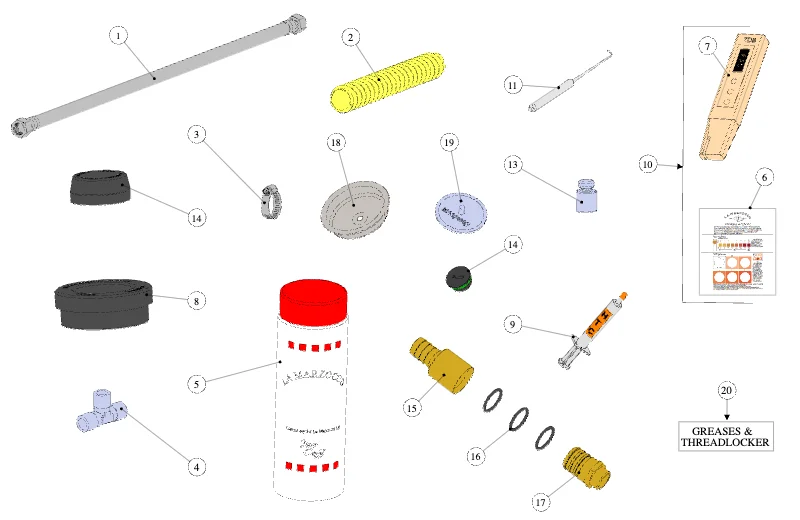

250 – Schläuche und Zubehör

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 250 – Schläuche und Zubehör (Explosionszeichnung)

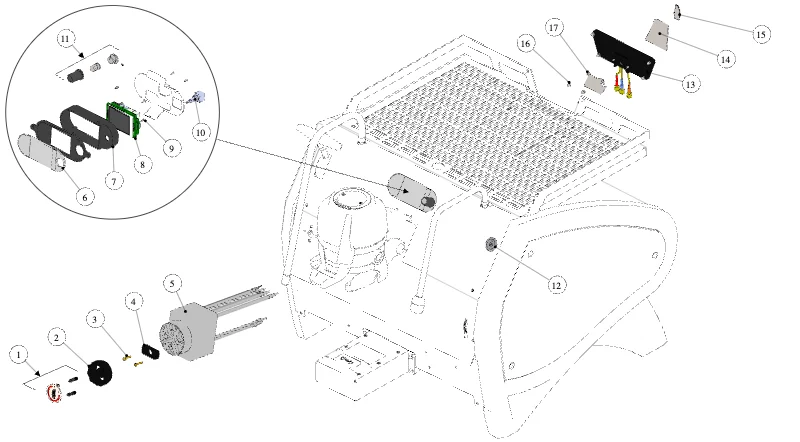

30 – Bedienfeld

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 30 – Bedienfeld (Explosionszeichnung)
  • Pos. 1 – Abdeckung Schalter KB90 mit Abstandshaltern (Art.-Nr. D.4.033.R)
  • Pos. 2 – Schaltergriff KB90 (Art.-Nr. F.1.139)
  • Pos. 3 – Zylinderschraube M3 x 16 (Art.-Nr. VITE3X16)
  • Pos. 4 – Abstandshalter Schalter KB90 (Art.-Nr. F.1.130)
  • Pos. 5 – Schalter zweipolig 42A mit Faston IEC/UL (Art.-Nr. E.2.049.01)
  • Pos. 6 – Displayglas flach Strada X (Art.-Nr. F.1.286.01)
  • Pos. 7 – Displaygehäuse mit Displayglas-Aufnahme (Art.-Nr. F.1.279)
  • Pos. 8 – Grafikdisplay mit 2 Platinen (Art.-Nr. E.1.042.01)
  • Pos. 9 – Blechschraube 2,2 x 6,5 Kreuzschlitz Linsenkopf (Art.-Nr. I.1.086)
  • Pos. 10 – Drehgeber Leva (Art.-Nr. E.2.062)
  • Pos. 11 – Kit Taste Drehgeber (Art.-Nr. 1011)
  • Pos. 12 – Schalter Heißwasser mit weißer LED mit Sockel (Art.-Nr. E.2.051.R)
  • Pos. 13 – WLAN-/Bluetooth-Antenne (Art.-Nr. 1024)
  • Pos. 14 – Mittlere Halteschiene Strada X-S Ver. (Art.-Nr. C.1.702)
  • Pos. 15 – Logo Löwe selbstklebend Strada X (Art.-Nr. D.4.064)
  • Pos. 16 – Hutmutter M3 H6,5 SW5,5 (Art.-Nr. I.1.108)
  • Pos. 17 – Abdeckung Antennenkabel Strada X-S (Art.-Nr. C.1.701)

40 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 40 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Ablaufmutter Strada X 1GR (Art.-Nr. I.1.220)
  • Pos. 3 – La Marzocco Flügelmutter M4 H3 A2 (I.1.035) (Art.-Nr. I.1.035)
  • Pos. 4 – La Marzocco Expansionsventil (L140_C) (Art.-Nr. L140_C)
  • Pos. 5 – Steckverschraubung 6-R1/8 behandelt (Art.-Nr. A.2.105)
  • Pos. 6 – Schlauchanschluss D10 (Art.-Nr. A.3.012)
  • Pos. 7 – Schlauchverschraubung GS/3 (Art.-Nr. L292)
  • Pos. 8 – Rohr Manometer – Brühboiler 2-3-4GR (Art.-Nr. TL11/234)
  • Pos. 9 – Manometer 0-3 0-18 rot mit Löwe (Art.-Nr. E.3.010)
  • Pos. 10 – Mutter G3/8 H6 WR21 behandelt (Art.-Nr. L183/1.01)
  • Pos. 12 – Cord Grips PG13,5 (Art.-Nr. L322/P)
  • Pos. 13 – Mutter G1/4 H4,5 SW19 (Art.-Nr. L146)
  • Pos. 14 – Verschraubung G1/4M-G3/8F WR22 Edelstahl (Art.-Nr. A.5.021)
  • Pos. 15 – Drucksensor mit Steckern (Art.-Nr. E.1.016.R)

50 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 50 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Nippel G3/8M-G3/8M WR20 H31 behandelt (Art.-Nr. L305/N.01)
  • Pos. 2 – La Marzocco Nippel G3/8M-G1/4M WR20 (A.5.188) (Art.-Nr. A.5.188)
  • Pos. 3 – La Marzocco Kupferscheibe 3/8 Zoll (L180/1) (Art.-Nr. L180/1)
  • Pos. 4 – Pumpenschelle (Art.-Nr. L290/C)
  • Pos. 5 – Pumpe GS3 70 l/h (Art.-Nr. E.3.003.01)
  • Pos. 6 – Schwingungsdämpfer-Adapter-Set für Pumpe (Art.-Nr. F.2.020)
  • Pos. 7 – Mutter M4 H3 WR7 A2 (Art.-Nr. DADOINOXM4)
  • Pos. 8 – Ring für Pumpenmotor (Art.-Nr. E.2.013)
  • Pos. 9 – Tülle für Pumpenmotor GS3 (Art.-Nr. E.2.014)
  • Pos. 10 – Motor 220V für Pumpe 70L/H Klasse F (Art.-Nr. E.7.026)
  • Pos. 11 – Gummipuffer schwingungsdämpfend M/F M4 (Art.-Nr. F.2.022)
  • Pos. 12 – Panzerschlauch G3/8F 50CM (Art.-Nr. L305/050.01)

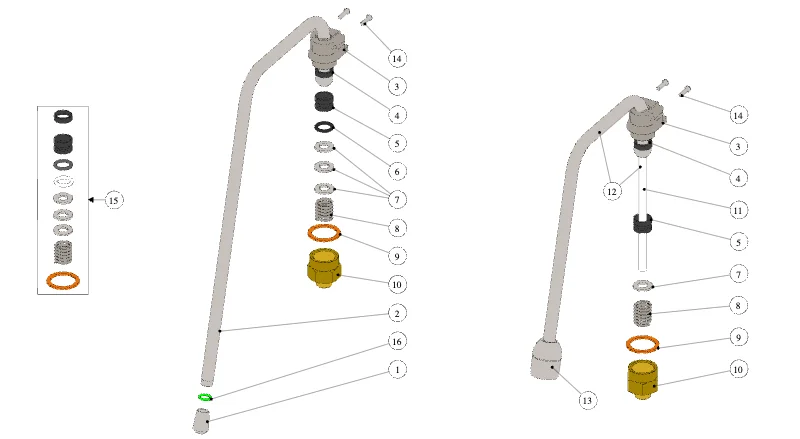

60 – Dampf und Heißwasser

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 60 – Dampf und Heißwasser (Explosionszeichnung)

70 – Dampfventil

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 70 – Dampfventil (Explosionszeichnung)
  • Pos. 1 – Mutter M6 H5 WR10 verzinkt (Art.-Nr. DADO6M)
  • Pos. 2 – Potentiometer mit Halter komplett Strada XS (Art.-Nr. E.2.033.01.R)
  • Pos. 3 – Mutter M10 H7,8 SW17 Edelstahl A2 (Art.-Nr. I.1.034)
  • Pos. 4 – Abstreifer für Potentiometer 2 - 6 N (Art.-Nr. E.2.033.SC)
  • Pos. 5 – Abstreiferhalter (Art.-Nr. A.1.023)
  • Pos. 6 – Unterlegscheibe 5,4 x 10 x 1 A2 (Art.-Nr. I.1.039)
  • Pos. 7 – Unterlegscheibe 10.7 x 30 x 1.8 A2 (Art.-Nr. I.1.033)
  • Pos. 8 – Tellerfeder 10 x 20 x 1,3 (Art.-Nr. I.5.003)
  • Pos. 9 – Unterlegscheibe 10 x 30 x 2 PTFE (Art.-Nr. F.1.032)
  • Pos. 10 – Gewindebolzen für Dampfventilnocken (Art.-Nr. I.1.037)
  • Pos. 11 – Nocke Dampfhebel Strada (Art.-Nr. F.1.027)
  • Pos. 12 – Nockenbuchse PTFE Dampf Strada (Art.-Nr. F.4.011.01)
  • Pos. 13 – Dampfeinheit rechts Strada X-S (Art.-Nr. SA550.DX)
  • Pos. 13 – Dampfeinheit links Strada X-S (Art.-Nr. SA550.SX)
  • Pos. 14 – Hebel Dampfventil Strada (Art.-Nr. A.5.012)
  • Pos. 15 – Kontermutter Dampfdrehknopf Strada X-S (Art.-Nr. I.1.199)
  • Pos. 16 – Knauf Dampfhebel Strada X-S (Art.-Nr. F.8.019)

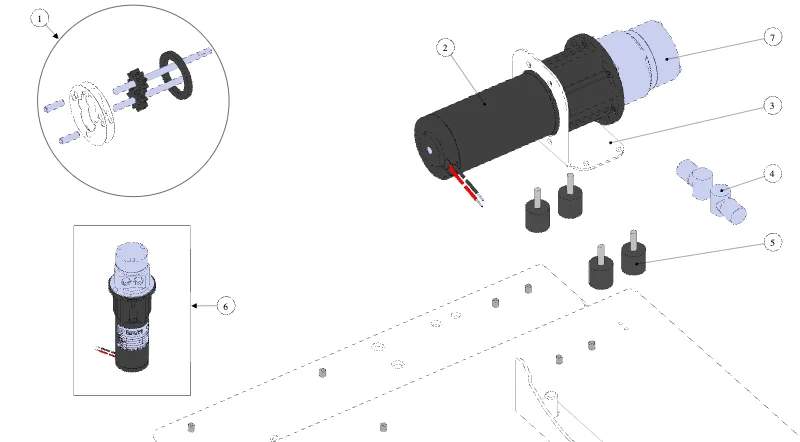

80 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 80 – Hydraulik (Explosionszeichnung)
  • Pos. 1 – Zahnradsatz für Zahnradpumpe (Art.-Nr. E.3.006.K.01)
  • Pos. 2 – MGCS11S Motor KAGM42 x 30I 24V (Art.-Nr. E.7.006)
  • Pos. 3 – Halterung Pumpe Strada 1EP (Art.-Nr. C.1.255)
  • Pos. 4 – Drehverschraubung G1/8M mit O-Ring 2-109 (Art.-Nr. F.3.173)
  • Pos. 5 – Gummipuffer schwingungsdämpfend M/F M4 (Art.-Nr. F.2.022)
  • Pos. 6 – Zahnradpumpe mit Motor 24V Strada X (Art.-Nr. E.3.035.01)
  • Pos. 7 – Zahnradpumpe für E.3.035 (Art.-Nr. E.3.038.R)

90 – Hydraulik

Wird geladen …
Teile werden geladen …La Marzocco Strada X 1GR – 90 – Hydraulik (Explosionszeichnung)
Nach oben
Der Artikel wurde in den Warenkorb gelegt
