Ersatzteile

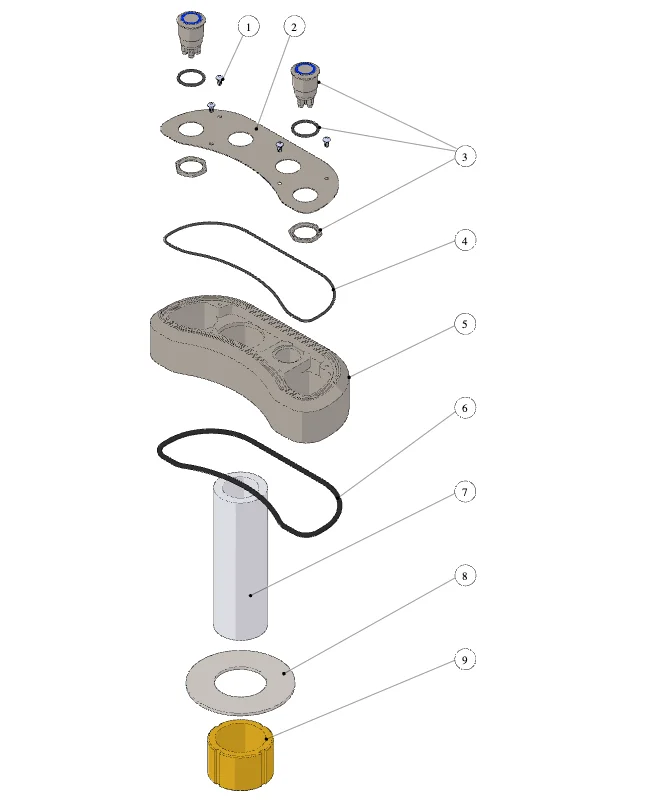

06 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 1 – Flachkopfschraube Kreuzschlitz M3X4 A2 (Art.-Nr. I.1.151)
• Pos. 2 – Pour-over font, base cover plate (Art.-Nr. M-0105-01)
• Pos. 3 – Leuchtring Schalter (Art.-Nr. E-0043-01)
• Pos. 4 – O-ring, Pour Over, top seal, nitrile 70 (Art.-Nr. M-0148-01)
• Pos. 5 – Sockel Hahn Pour-Over (Art.-Nr. M-6011-01)
• Pos. 6 – O-ring, Pour Over, bottom seal, nitrile (Art.-Nr. M-0149-01)
• Pos. 7 – Gewinderohr 1 1/2 12UNF H127 (Art.-Nr. M-0074-01)
• Pos. 8 – Unterlegscheibe Edelstahl 18-8 1-1 (Art.-Nr. M-0076-01)
• Pos. 9 – Nutmutter Thekenmontage UNF 1 1/2-12 (Art.-Nr. M-5002-01)

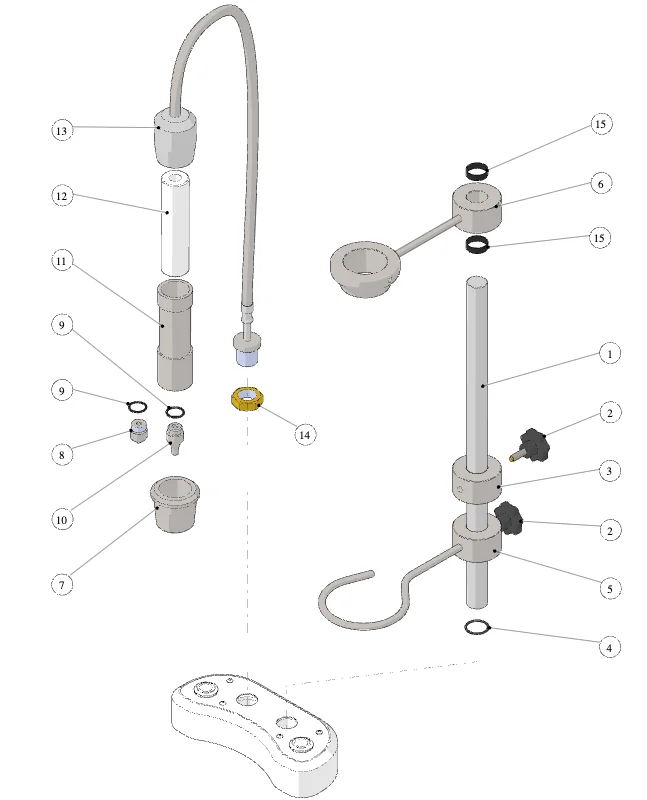

08 – Pour-Over-Zapfsystem

Wird geladen …

Teile werden geladen …

• Pos. 1 – Stange Pour-Over (Art.-Nr. M-6012-01)
• Pos. 2 – Pour-Over Carrier Hand knob, M6x16, Plas (Art.-Nr. M-0135-01)
• Pos. 3 – Verriegelungshülse mit Ringen (Art.-Nr. 1105)
• Pos. 4 – O-RING 1,78 X 15,6 FKM 70 SHA (H.1.009) (Art.-Nr. H.1.009)
• Pos. 5 – Hakenhalter mit Ringen (Art.-Nr. 1104)
• Pos. 6 – Halter Heißwasserauslauf mit Ringen (Art.-Nr. 1103)
• Pos. 7 – Water wand bottom cap, 303 SS (Art.-Nr. M-0072-01)
• Pos. 8 – Pour Over Hose Stub End, Taper Pipe Rigi (Art.-Nr. P-0102-01)
• Pos. 9 – O-Ring 1,78x10,82 Viton (Art.-Nr. M-0172-01)
• Pos. 10 – Nippel 1/4" AG BSPP x 1/4" (Art.-Nr. M-0073-01)
• Pos. 11 – Gehäuse Heißwasserauslauf (Art.-Nr. M-6009-01)
• Pos. 12 – Schlauch Heißwasserauslauf PTFE (Art.-Nr. M-6014-01)
• Pos. 13 – Heißwasserschlauch für Handaufguss komplett (Art.-Nr. A-6003-02)
• Pos. 14 – Bulkead Locknut, 3/4 40, Brass (Art.-Nr. P-0107-01)
• Pos. 15 – Führungsring Stange Modbar (Art.-Nr. F.1.147)

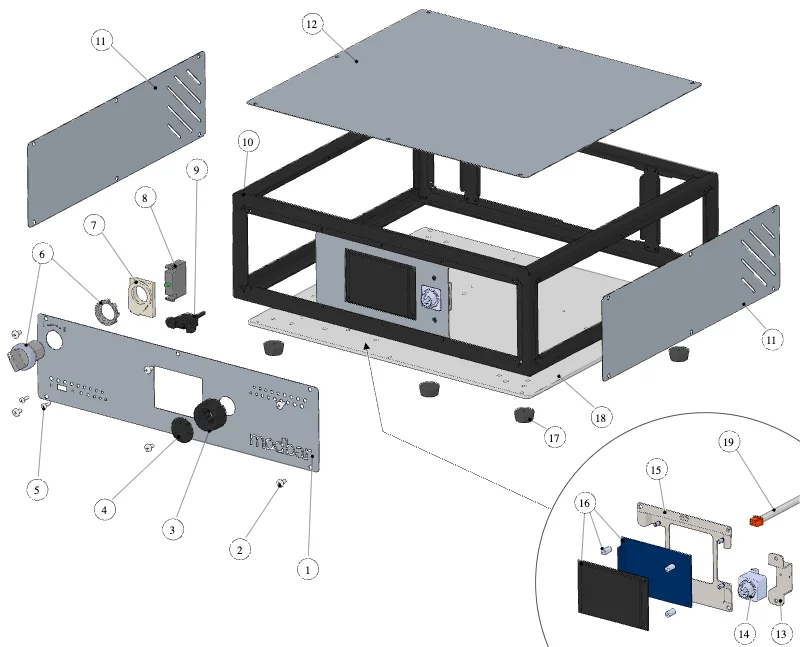

10 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Panel, Brew Mod, Front, with engraving (Art.-Nr. M-5006-01)
• Pos. 2 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
• Pos. 3 – Encoder Knob, Inner, for Grayhill Encode (Art.-Nr. E-0044-01)
• Pos. 4 – Encoder Knob, Outer, for Grayhill Encode (Art.-Nr. E-0045-01)
• Pos. 5 – Flachkopfschraube Kreuzschlitz M3X10 Edelstahl A2 (Art.-Nr. M-0100-01)
• Pos. 6 – Wahlschalter 2 Stellungen (Art.-Nr. E-5011-01)
• Pos. 7 – Kontakthalter (Art.-Nr. E-5012-01)
• Pos. 8 – Kontaktblock (Art.-Nr. E-0130-01)
• Pos. 9 – USB-A Panel mount connector, 6 cable (Art.-Nr. E-0024-01)
• Pos. 10 – Anodized, Brew Frame (Art.-Nr. M-5010-01)
• Pos. 11 – Panel, Brew, Side Cover (Art.-Nr. M-5013-01)
• Pos. 12 – Panel, Top (Art.-Nr. M-5014-01)
• Pos. 13 – Halterahmen Encoder-Drehknopf (Art.-Nr. M-5012-01)
• Pos. 14 – Navigations-Joystick Drehgeber (Art.-Nr. E-0032-01)
• Pos. 15 – Halterahmen Display (Art.-Nr. M-5011-01)
• Pos. 16 – Hauptdisplay komplett (Art.-Nr. EA-0008-04)
• Pos. 17 – Gummifuß Durchmesser 3/4 (Art.-Nr. 5.120)
• Pos. 18 – Montageplatte Modul eloxiert (Art.-Nr. M-5004-02)
• Pos. 19 – Kabel Steuerplatine–Display Modbar EP (Art.-Nr. E-5029-01)

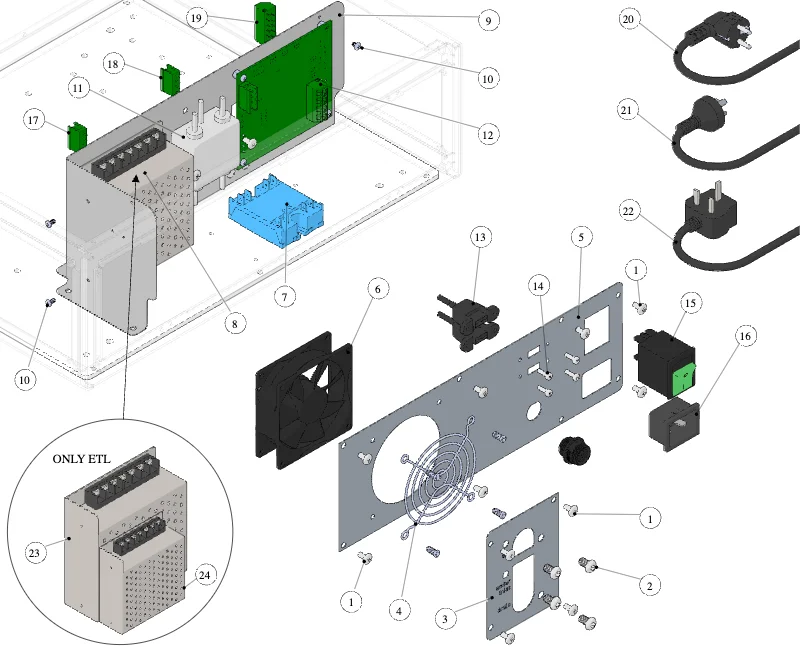

12 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Linsenkopfschraube Kreuzschlitz M4X8 A2 (Art.-Nr. I.1.006)
• Pos. 2 – Schraube M6X8 (Art.-Nr. M-0031-01)
• Pos. 3 – Panel, Brew, Water Inlet, with engraving (Art.-Nr. M-5007-01)
• Pos. 4 – Lüftergitter Stahl für 3.15" (80 mm) Lüfter (Art.-Nr. M-5019-01)
• Pos. 5 – Panel, Brew, Electrical Inlet (Art.-Nr. M-6015-01)
• Pos. 6 – Fan, 80x80x25mm, 12V, Effizio, Fluid bal (Art.-Nr. E-5010-01)
• Pos. 7 – Doppel-Halbleiterrelais (Art.-Nr. E-0126-01)
• Pos. 8 – Power Supply, AC-DC, Switching, 15W, 5V, (Art.-Nr. E-5025-01)
• Pos. 9 – Blende Elektronikgehäuse Modbar (Art.-Nr. M-5005-02)
• Pos. 10 – Flachkopfschraube Kreuzschlitz M3X4 A2 (Art.-Nr. I.1.151)
• Pos. 11 – Netzfilter (Art.-Nr. E-0127-01)
• Pos. 12 – Hauptplatine (Art.-Nr. EA-0006-04)
• Pos. 13 – USB-A Panel mount connector, 6 cable (Art.-Nr. E-0024-01)
• Pos. 14 – Flachkopfschraube Kreuzschlitz M3X10 Edelstahl A2 (Art.-Nr. M-0100-01)
• Pos. 15 – Netzschalter (Art.-Nr. E-0128-01)
• Pos. 16 – Adapter Netzeingang (Art.-Nr. E-0108-01)
• Pos. 18 – Klemmleiste Buchse 12-polig (Art.-Nr. E.4.127)
• Pos. 19 – Klemmleiste Buchse 4-polig (Art.-Nr. E.4.128)
• Pos. 20 – Netzkabel Modbar Europa (Art.-Nr. 946)
• Pos. 20 – Netzkabel Modbar Schweiz (Art.-Nr. 949)
• Pos. 21 – Netzkabel Modbar Australien (Art.-Nr. 944)
• Pos. 21 – Netzkabel Modbar (Art.-Nr. E-0118-01)
• Pos. 22 – Netzkabel Modbar Großbritannien (Art.-Nr. 942)
• Pos. 23 – Netzteil Strada EP 1GR (Art.-Nr. E.2.056)
• Pos. 24 – Netzteil 115/230-5V (Art.-Nr. E.2.093)
• Pos. 25 – Magnetventilstecker Modbar (Art.-Nr. E-5026-01)
• Pos. 25 – Versorgungskabel Durchflussmesser EP PO (Art.-Nr. E-5027-01)
• Pos. 25 – Versorgungskabel Hauptplatine Modbar EP PO (Art.-Nr. E-5030-01)
• Pos. 25 – Verbindungskabel Platine-Anschlusskabel Hahn PO (Art.-Nr. E-X031-01)
• Pos. 25 – Verbindungskabel Modul-Hahn Pour Over (Art.-Nr. E-X032-01)

14 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Durchflussmesser (Art.-Nr. LAD070.01)
• Pos. 2 – La Marzocco Impeller Flowmeter (LAD070/V) (Art.-Nr. LAD070/V)
• Pos. 3 – La Marzocco Dichtung / O-Ring Flowmeter (LAD070/S1) (Art.-Nr. LAD070/S1)
• Pos. 4 – Deckel mit Kabel Feldsensor Durchflussmesser (Art.-Nr. LAD070/S.01)
• Pos. 5 – Anschlussstück 1/4" Stutzen x 1/4 UNI, Steckanschl. (Art.-Nr. P-0015-01)
• Pos. 6 – Verteiler Wassereinlass, 5/8" Stärke (Art.-Nr. P-5001-01)
• Pos. 7 – Steckwinkel 90° PVDF G1/4M – 10 (Art.-Nr. A.7.012)
• Pos. 8 – Verteiler Wassereinlass, 5/8" Stärke (Art.-Nr. P-5002-01)
• Pos. 9 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
• Pos. 10 – Nippel G1/4M-G1/4M WR19 H25.5 TR. (Art.-Nr. L037/3.01)
• Pos. 11 – Rohr Magnetventil – Verteiler (Art.-Nr. P-6007-01)
• Pos. 12 – Rohr Boilerauslass – Magnetventil (Art.-Nr. P-0024-01)
• Pos. 13 – Verbindungsrohr Boilereinlass mit Auslass (Art.-Nr. P-0023-01)
• Pos. 14 – Rohr Durchflussmesser – Einlass Boiler Pour-over (Art.-Nr. P-0069-01)
• Pos. 15 – Rohr Rückschlagventil – Durchflussmesser Modbar (Art.-Nr. P-6012-01)
• Pos. 16 – La Marzocco Rückschlagventil H27,5 1/4″ (B.2.027) (Art.-Nr. B.2.027)
• Pos. 17 – Rohr Wassereinlass Modbar – Rückschlagventil (Art.-Nr. P-6002-01)
• Pos. 18 – La Marzocco Kupferscheibe 1/8 Zoll (L100/D) (Art.-Nr. L100/D)
• Pos. 19 – Nippel G1/8M-G1/4M WR17 (Art.-Nr. A.5.156)
• Pos. 20 – Solenoid Ventil 3 Way D2,5 24V Nsf (Art.-Nr. B.2.043)
• Pos. 21 – Klemmringverschraubung Außengewinde für Rohr (Art.-Nr. P-0092-01)
• Pos. 22 – Spule Magnetventil 24V 11W (Art.-Nr. B.2.026)
• Pos. 23 – La Marzocco Anker / Plunger Magnetventil (L100/H) (Art.-Nr. L100/H)
• Pos. 24 – Winkelverschraubung G 1/8 M - G 1/8 F (Art.-Nr. P-6028-01)
• Pos. 25 – Schlauch FEP 10/8 mm (Art.-Nr. T.3.008)
• Pos. 26 – Verschraubung G1/4M-NPT1/4F WR17 H23 TR. (Art.-Nr. P-0104-01)
• Pos. 27 – Nippel NPT 1/4M- 9/16-24UNEF WR14 H26 (Art.-Nr. A.1.009)
• Pos. 28 – Panzerschlauch 3/8 Klemmring 210CM NSF (Art.-Nr. T.5.003)
• Pos. 29 – Hose Fitting Npt 1/4 WR14 D10,4 Brass (Art.-Nr. A.1.011)
• Pos. 30 – Ablaufschlauch PVC (Art.-Nr. T.6.001.01)

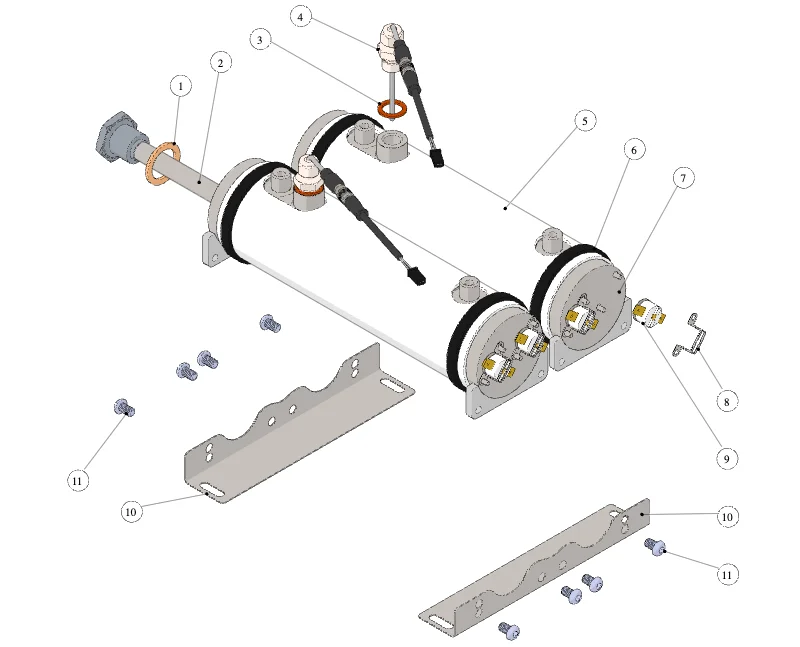

16 – Pour-Over-Modul

Wird geladen …

Teile werden geladen …

• Pos. 1 – Flachdichtung zylindrisch D30XD22X2 (Art.-Nr. M-6005-01)
• Pos. 2 – Heizung W1500 V240 CM16 Kabel 300MM (Art.-Nr. E-6000-01)
• Pos. 3 – La Marzocco Kupferscheibe 1/4 Zoll (L100/1A) (Art.-Nr. L100/1A)
• Pos. 4 – La Marzocco PT1000 Temperaturfühler 100mm (E.1.005) (Art.-Nr. E.1.005)
• Pos. 6 – Kabelbinder Dampfboiler (A.5.016.01) (Art.-Nr. A.5.016.01)
• Pos. 7 – Brühboiler (Art.-Nr. A-6001-01)
• Pos. 8 – Halterung Sicherheitsthermostat Campini TY60 (Art.-Nr. F.9.002)
• Pos. 9 – Thermostat Campini ohne roten Stift (Art.-Nr. E-5008-01)
• Pos. 9 – La Marzocco Thermosicherung 1P 130°C (L276) (Art.-Nr. L276)
• Pos. 10 – Bracket, Boiler Mounting, Universal (Art.-Nr. M-5003-01)
• Pos. 11 – Schraube M6X8 (Art.-Nr. M-0031-01)

18 – Abtropfschalen

Wird geladen …

Teile werden geladen …

• Pos. 1 – Abtropfschale Modbar Steam komplett (Art.-Nr. 1100)
• Pos. 2 – Tropfgitter Modbar Dampfmodul (Art.-Nr. C.1.410)
• Pos. 4 – Schlauchanschluss G1/2 WR22 D20 Di16 (Art.-Nr. L037/2PGR)
• Pos. 5 – Schlauchschelle 16/25 H9 W2 AISI430 (Art.-Nr. L312)
• Pos. 6 – Transparenter Panzerschlauch Ablauf (Art.-Nr. L308)
• Pos. 7 – Abtropfschale Modbar komplett (Art.-Nr. 987)
• Pos. 9 – Abtropfschale MB 20X18X3 eingelassen (Art.-Nr. C.1.276)
• Pos. 9 – Abtropfschale MB 30X18X3 eingelassen mit Ablauf (Art.-Nr. C.1.277)
• Pos. 9 – Abtropfschale MB 40X18X3 eingelassen mit Ablauf (Art.-Nr. C.1.368)
• Pos. 9 – Abtropfschale MB 20x18x3 (Art.-Nr. C.1.371)
• Pos. 9 – Abtropfschale MB 50X22X3 eingelassen mit Ablauf (Art.-Nr. C.1.372)
• Pos. 9 – Abtropfschale MB 60X22X3 eingelassen mit Ablauf (Art.-Nr. C.1.373)
• Pos. 9 – Abtropfschale MB 40X18X3 eingelassen mit Kännchenspüler (Art.-Nr. C.1.377)
• Pos. 9 – Abtropfschale MB 60X22X3 eingelassen mit Kännchenspüler (Art.-Nr. C.1.378)
• Pos. 10 – Abtropfschale MB 30x18 eingelassen mit Kännchenspüler (Art.-Nr. C.1.572.R)
• Pos. 10 – Abtropfschale MB 80x22 eingelassen mit Kännchenspüler (Art.-Nr. C.1.573.R)
