Vulcano Automatic Pag. 10

Loading…

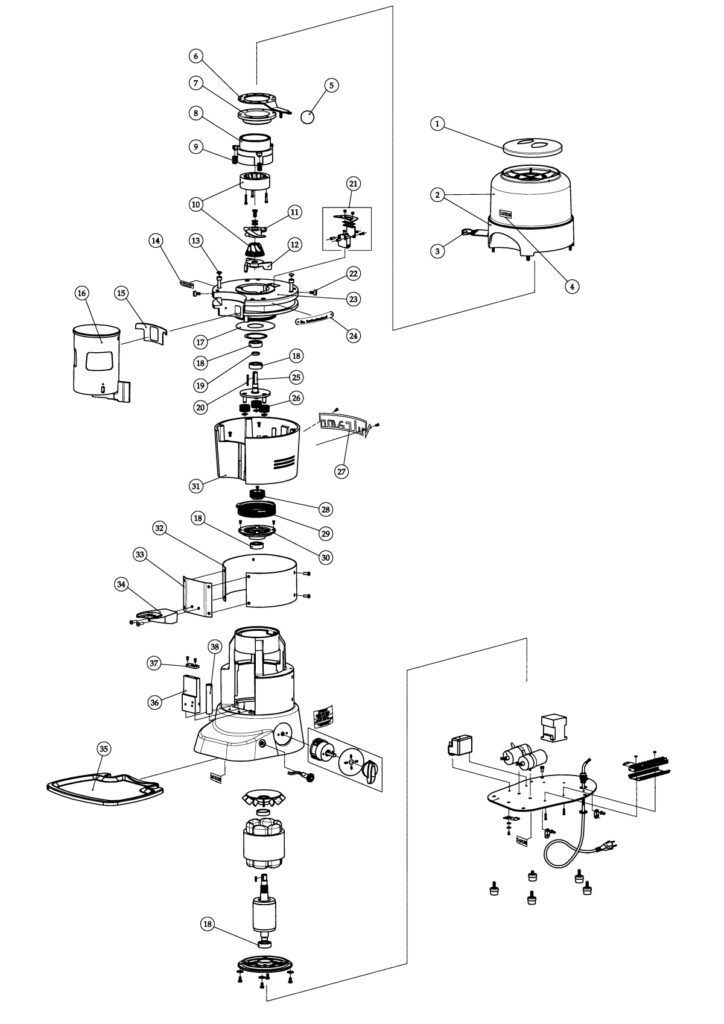

Loading parts…La Marzocco Vulcano Automatic – Vulcano Automatic Pag. 10 (exploded view)
  • Pos. 1 – Vulcano Hopper Lid (Part no. M.1.003)
  • Pos. 2 – Complete Vulcano Hopper Set (With M.1.00 (Part no. M.1.004)
  • Pos. 2 – Vulcano Automatic Body-Head (Part no. M.1.208)
  • Pos. 2 – Motor Cover Vulcano Automatic (Part no. M.1.216)
  • Pos. 3 – Vulcano Locking Slide (Part no. M.1.005)
  • Pos. 4 – Label Caution-Hopper (Part no. M.1.083)
  • Pos. 5 – Ball Grip for Adjustment Lever (Part no. M.1.006)
  • Pos. 6 – Adjustment Lever for Vulcano (Part no. M.1.007)
  • Pos. 7 – Vulcano Coffee Grinding Adjustment Disk (Part no. M.1.008)
  • Pos. 8 – Single Ph.upper Grinding Blade Holder (Part no. M.1.009)
  • Pos. 8 – Upper Grinding Blade Holder 3 PH (Part no. M.1.201)
  • Pos. 9 – Grinding Adjustment Spring (Part no. M.1.010)
  • Pos. 10 – Conical Grinding Blade Set (Part no. M.1.011)
  • Pos. 12 – Single PH. Lower Grinding Blade Holder (Part no. M.1.013)
  • Pos. 12 – 3PH. Lower Grinding Blade Holder (Part no. M.1.205)
  • Pos. 13 – Cap for Tce M6 Screws (Part no. M.1.014)
  • Pos. 14 – Label: Motor Rotation (Part no. M.1.015)
  • Pos. 15 – Gasket (Part no. M.1.036)
  • Pos. 16 – Vulcano Doser (W/O Cover) (Part no. M.1.207)
  • Pos. 17 – Disc to Close Body-Head (Part no. M.1.017)
  • Pos. 18 – Bearing 6202 (Part no. M.1.018)
  • Pos. 19 – Thickness Planetary Shaft (Part no. M.1.019)
  • Pos. 20 – Key 3x3x30 Uni 6604 A (Part no. M.1.020)
  • Pos. 21 – Hopper Safety Switch (Part no. M.1.021)
  • Pos. 22 – Check Pin for Vulcano Hopper (Part no. M.1.022)
  • Pos. 23 – Vulcano on Demand Body-Head (Part no. M.1.023)
  • Pos. 24 – Grinding Adjustment Indicator (Part no. M.1.024)
  • Pos. 25 – Single PH Shaft with 3 Pivots (Part no. M.1.026)
  • Pos. 25 – Shaft with 3 Pivots (Part no. M.1.209)
  • Pos. 26 – Reduction Satellite (Part no. M.1.027)
  • Pos. 27 – Stainless Steel Vulcano Logo (Part no. D.4.005)
  • Pos. 28 – Reduction Planet (Part no. M.1.051)
  • Pos. 29 – Reduction Crown (Part no. M.1.212)
  • Pos. 30 – Bearing Holder-Disk (Part no. M.1.213)
  • Pos. 31 – Body for Vulcano Automatic (Part no. M.1.214)
  • Pos. 33 – Cover for Vulcano Auto/On Demand (Part no. M.1.054)
  • Pos. 34 – Fork for Filterholder Rest (Part no. M.1.217)
  • Pos. 35 – Drip Tray (Part no. M.1.059)
  • Pos. 36 – Support Motor Cover Vulcano Auto (Part no. M.1.219)
  • Pos. 37 – Doser Fixing Block (Part no. M.1.220)
  • Pos. 38 – Pvc Pipe D16-L80 (Part no. M.1.221)
  • Pos. 39 – Kit for Vulcano/Kony Impeller (Part no. M.1.030)
  • Pos. 39 – Retrofit Kit Vulcano Swift Board 220/240 (Part no. M.1.038)
  • Pos. 39 – Retrofit Kit Vulcano Swift Board 120 (Part no. M.1.039)

Vulcano Automatic Pag. 20

Loading…

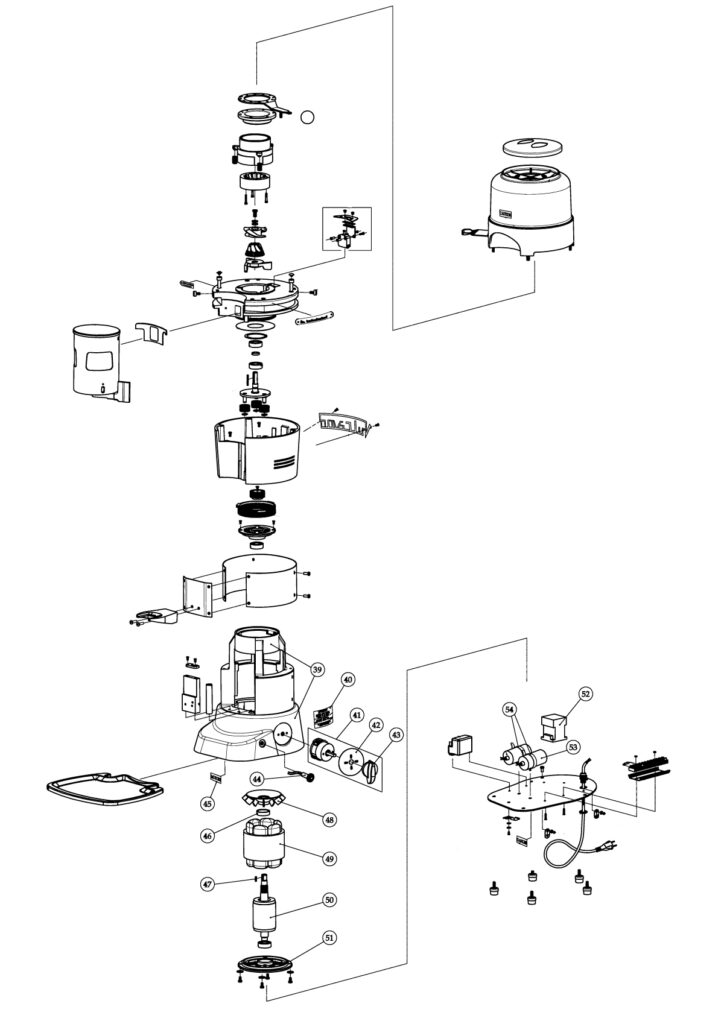

Loading parts…La Marzocco Vulcano Automatic – Vulcano Automatic Pag. 20 (exploded view)
  • Pos. 40 – Danger Label (Part no. M.1.037)
  • Pos. 41 – 2 Pole Rotative Switch W/Aux.phase (Part no. M.1.224)
  • Pos. 41 – 3-Pole Rotative Switch W/Aux Phase (Part no. M.1.225)
  • Pos. 44 – Pilot Light 230/400V - Green (Part no. M.1.067)
  • Pos. 44 – Pilot Light 110V UL - Red (Part no. M.1.070)
  • Pos. 45 – Strap Relf 170 Black (Part no. M.1.239)
  • Pos. 46 – Fixing Ring Fan (Part no. M.1.073)
  • Pos. 47 – Key 4x4x14 Uni 6604 A (Part no. M.1.074)
  • Pos. 48 – Cooling Fan (Part no. M.1.075)
  • Pos. 49 – Coiled Stator Single Phase (Part no. M.1.076)
  • Pos. 49 – Coiled Stator-Single PH 110/60/1 (Part no. M.1.078)
  • Pos. 49 – Coiled Stator Single PH. 220/60 (Part no. M.1.080)
  • Pos. 49 – Coiled Stator 3-Phase 230-400V-50HZ (Part no. M.1.228)
  • Pos. 49 – Coiled Stator 3-PH 200V/50-60HZ (Part no. M.1.229)
  • Pos. 50 – Rotor (Part no. M.1.081)
  • Pos. 51 – Motor Cap (Part no. M.1.082)
  • Pos. 52 – Contactor BG9.10 230V/50HZ (Part no. M.1.230)
  • Pos. 52 – Contactor 3RT1016 240V / 50HZ (Part no. M.1.231)
  • Pos. 52 – Contactor BG9.10 100V/50-60HZ (Part no. M.1.232)
  • Pos. 52 – Contactor BG9.10 220V /60HZ (Part no. M.1.235)
  • Pos. 52 – Contactor BG9.10 110V/60HZ (Part no. M.1.236)
  • Pos. 52 – Contactor 3RT1016 400V/50HZ (Part no. M.1.237)
  • Pos. 52 – Contactor 3RT1016 200V/50-60HZ (Part no. M.1.238)
  • Pos. 53 – Capacitor 12.5 uF (Part no. M.1.114)
  • Pos. 53 – Capacitor 40 UF UL (Part no. M.1.115)

Vulcano Automatic Pag. 30

Loading…

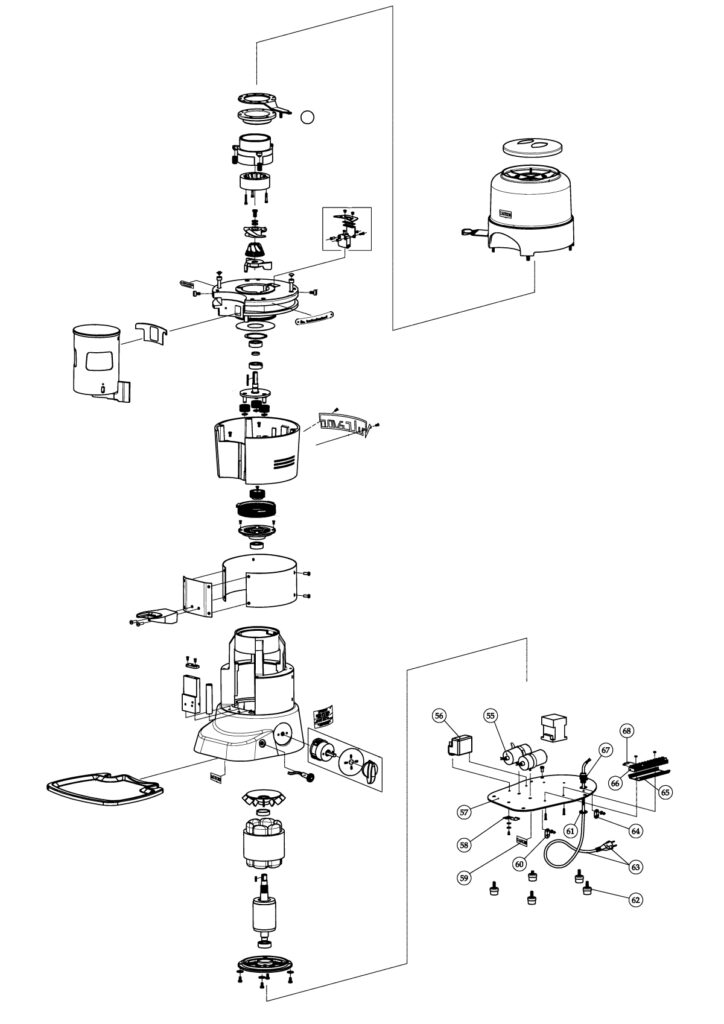

Loading parts…La Marzocco Vulcano Automatic – Vulcano Automatic Pag. 30 (exploded view)
  • Pos. 55 – Capacitor 40 UF UL (Part no. M.1.115)
  • Pos. 55 – Capacitor 10 uF (Part no. M.1.116)
  • Pos. 55 – Capacitor 30 UF uL (Part no. M.1.117)
  • Pos. 56 – Rele' Texas 4CR1-625 (Part no. M.1.086)
  • Pos. 56 – Rele' Texas 4CR1-630 (Part no. M.1.087)
  • Pos. 56 – Rele' Texas 4CR1-640 (Part no. M.1.088)
  • Pos. 56 – Rele' Texas 4CR1-670 (Part no. M.1.089)
  • Pos. 56 – Relais Texas 4CR1-690 (Part no. M.1.090)
  • Pos. 57 – Vulcano Automatic Bottom Plate (Part no. M.1.240)
  • Pos. 58 – Sheet for Drip Tray Locking (Part no. M.1.093)
  • Pos. 59 – Danger Label (Part no. M.1.037)
  • Pos. 60 – External Unipotential Clamp Plate (Part no. M.1.094)
  • Pos. 61 – Nut for PG11 Cable Locking (Part no. M.1.095)
  • Pos. 62 – Foot DD2015H (Part no. M.1.096)
  • Pos. 63 – Electric Cable Europe (Part no. M.1.098)
  • Pos. 63 – Electric Cable Usa (Part no. M.1.099)
  • Pos. 64 – Ground Plate (Part no. M.1.107)
  • Pos. 65 – Under Terminal Blocks (Part no. M.1.109)
  • Pos. 67 – Cable Locking Hsk-K PG11 Black (Part no. M.1.113)
  • Pos. 68 – Resistor 220 Kilo-Ohm 2 Watt (Part no. M.1.111)
  • Pos. 68 – Resistor 68 Kilo-Ohm 2 Watt (Part no. M.1.112)
  • Pos. 100 – Electric Cable Australia (Part no. M.1.100)
  • Pos. 110 – Electric Cable Great Britain (Part no. M.1.101)
  • Pos. 120 – Electric Cable Israel (Part no. M.1.102)
  • Pos. 130 – Electric Cable Switzerland (Part no. M.1.103)
  • Pos. 140 – Electric Cable China (Part no. M.1.104)
  • Pos. 160 – Electric Cable Korea (Part no. M.1.106)
  • Pos. 170 – Electric Cable Argentina (Part no. M.1.105)
  • Pos. 180 – Terminal Blocks (Part no. M.1.122)

Vulcano Automatic Pag. 40

Loading…
Loading parts…
  • Pos. 1 – Doser Cover (Part no. M.1.241)
  • Pos. 2 – Cylinder Doser (Part no. M.1.242)
  • Pos. 3 – Dose Adjustment Knob (Part no. M.1.243)
  • Pos. 4 – Upper Dosing Star (Part no. M.1.245)
  • Pos. 5 – Coffee Outlet Covering Section Plate (Part no. M.1.244)
  • Pos. 7 – Dosing System Pressing Spring (Part no. M.1.247)
  • Pos. 8 – Male Dosing Star (Part no. M.1.248)
  • Pos. 9 – Upper Microswitch (Part no. M.1.249)
  • Pos. 10 – Vulcano Doser Cylinder (Part no. M.1.250)
  • Pos. 12 – Corrugated Ring D.32 (Part no. M.1.252)
  • Pos. 13 – Ratchet (Part no. M.1.253)
  • Pos. 14 – Doser Adjustment Screw M8X70 (Part no. M.1.254)
  • Pos. 15 – Lower Microswitch Spring (Part no. M.1.255)
  • Pos. 16 – Lower Microswitch Star (Part no. M.1.256)
  • Pos. 17 – Lower Microswitch (Part no. M.1.257)
  • Pos. 18 – Complete Counter (Part no. M.1.258)
  • Pos. 19 – Dosing Lever Return Spring (Part no. M.1.259)
  • Pos. 20 – Nose (Part no. M.1.260)
  • Pos. 22 – Nose Spring (Part no. M.1.263)
  • Pos. 25 – Coffee Outlet Guard (Part no. M.1.041)
  • Pos. 27 – Doser Washer D.50 Thick 0.4 (Part no. M.1.266)
  • Pos. 29 – Danger Label (Part no. M.1.037)
